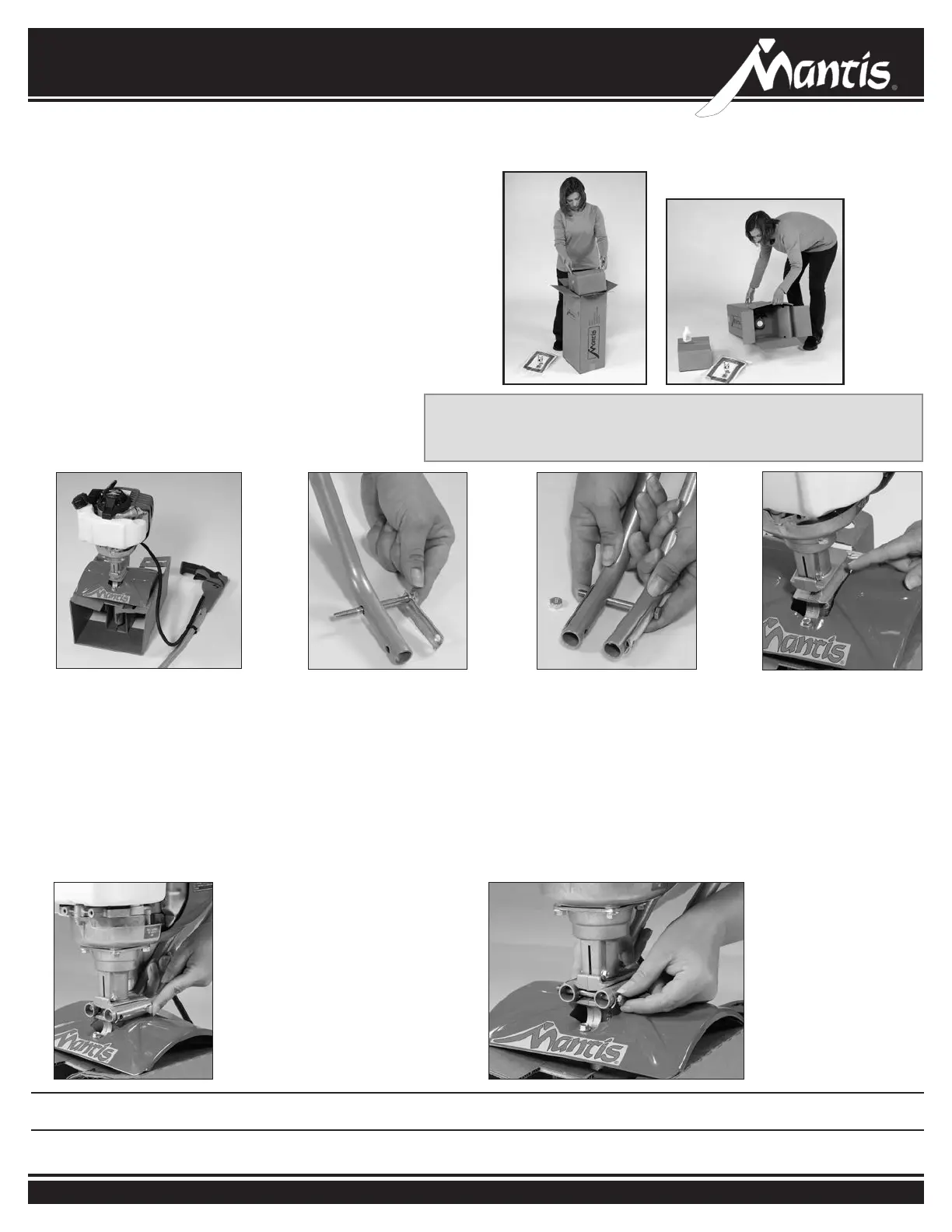

POUR COMMENCER
• Placer la caisse debout, l’ouvrir et sortir la boîte de fraises et les
pièces détachées placées dans le haut de la caisse. Ne sortir
aucune autre pièce de la caisse.
• Coucher la caisse sur le côté et ouvrir le fond.
• Remettre la caisse en position verticale (comme sur la Figure A)
et la tirer tout droit vers le haut.
• Laisser le moteur et la commande d’accélérateur dans le socle
pour faciliter l’assemblage.
• Étaler toutes les pièces pour pouvoir les identier facilement
(voir l’illustration et la liste des pièces à la page 6).
Assemblage
• Enler les montants
inférieurs qui viennent d’être
assemblés dans les deux
gorges.
• Veiller à les enler depuis
l’arrière de la motobêche
(réservoir d'essence du
côté opposé à l’utilisateur)
de manière à ce que le
boulon se loge le long de
l'arrière du carter.
• Enler le deuxième
boulon de 76 mm (T11)
à travers la deuxième
série de trous dans les
parties courtes. Poser
un
écrou-frein (T14)
et le serrer à la mains
seulement, jusqu'à ce
que l'assemblage soit
terminé.
ASSEMBLAGE DU GUIDON INFÉRIEUR
• Pour des raisons de facilité
d’assemblage et de stabilité,
il est important de laisser le
moteur dans son socle en
carton.
1
6
• Poser toutes les pièces du guidon à
portée de main. Prendre l’une des
brides de guidon (T7) et l’un des
montants inférieurs de guidon (T3).
Noter que les montants inférieurs du
guidon comportent une partie courte
à une extrémité.
• Placer la bride de guidon sur
l’extérieur de la partie courte,
comme sur l’illustration. Aligner les
trous de la bride et ceux du montant.
2
• Prendre l’un des deux boulons de
76 mm (T11). L’enler à travers la
première série de trous – près du
coude du montant de guidon (photos 2
et 3).
• Enler ensuite l’autre montant inférieur
de guidon sur le boulon de 76 mm.
Placer l’autre bride sur la partie courte
de l’autre montant de guidon. Poser un
écrou-frein (T14) et le serrer à la main
(serrer aussi fort que possible sans
utiliser d’outil ) (Figure 3).
3
• Trouver les gorges sous le
moteur.
4
5
REMARQUE : LES ÉCROUS-FREINS SONT ESTAMPÉS. LES SERRER À LA MAIN, C'EST-À-DIRE DE 1/2 À 1-1/2 TOURS ENVIRON, JUSQU'À
CE QUE L'ASSEMBLAGE SOIT TERMINÉ.
Se reporter aux numéros de repère des pièces à la
page 6.
REMARQUE : Certaines photos dans ce manuel ne représentent
pas le moteur de la motobêche dans l’emballage. Elles sont
incluses pour les ns de l’assemblage seulement.
Figure A
Figure B
