8 Operator’s Manual

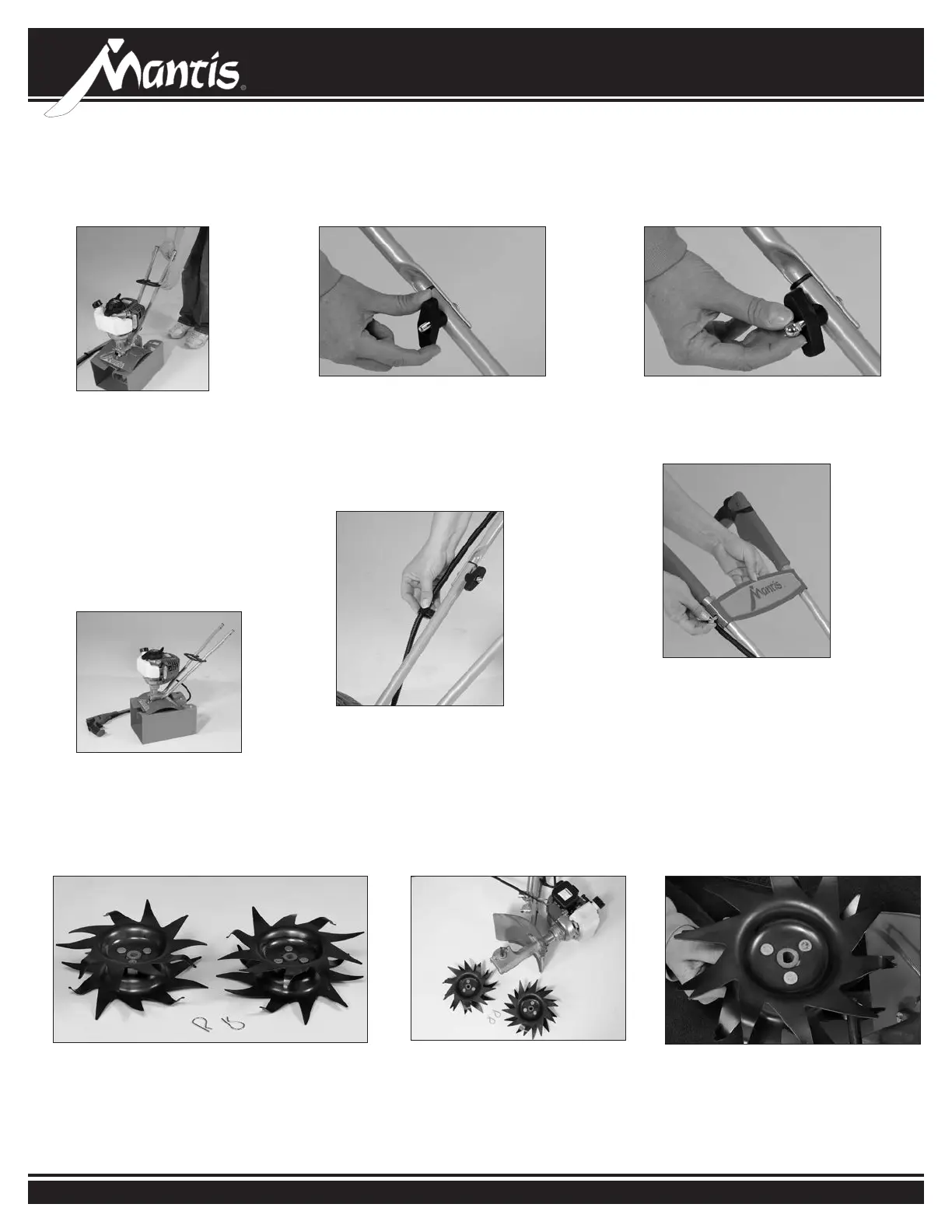

Assemblage (suite)
ASSEMBLAGE DU GUIDON SUPÉRIEUR
• Serrer légèrement les montants
inférieurs de guidon (T3) l’un vers
l’autre pour les aligner sur les deux
petits trous de la poignée de transport
(T10). Enler ensuite la poignée de
transport vers le bas des montants
inférieurs. Elle se place à environ
10 à 15 cm au-dessus du garde-boue.
• Écarter délicatement les montants
inférieurs jusqu'à leur position
d’origine.
• Voici à quoi ressemble la
motobêche Mantis une fois que
le guidon inférieur est assemblé.
7a
7b
• Cette opération nécessite les deux fraises et
les deux goupilles de retenue.
• Sortir la machine du socle en
carton et la coucher sur le
côté.
• Noter que le moyeu de fraise
comporte un trou circulaire d’un
côté et un trou en forme de D de
l’autre.
POSE DES FRAISES
1 2 3
8
• Relever le guidon supérieur pour aligner
les trous avec le guidon inférieur.
• Enler le boulon de carrosserie (T42) depuis
l'extérieur.
• Poser le bouton (T12) et le serrer
complètement au point d’articulation..
• Répéter les étapes 8 et 9 pour monter
l’autre montant supérieur de guidon
sur l'autre montant inférieur.
• Utiliser le clip de câble d'accélérateur
(T9) pour tenir le câble d'accélérateur
et le l de terre en place sur le guidon
inférieur.
10
9
• Couvrir le bout du boulon avec un
écrou borgne (T13) et serrer avec la
clé de 7/16 po (11 mm). Ne pas forcer.
• Aligner les trous de l’entretoise de
guidon (T4) et les trous des montants
supérieurs de guidon. Enler une vis à
tête (T15) et un écrou-frein (T14) des
deux côtés.
• Serrer les vis à tête et les écrous-freins
à l’aide d’une clé.
• Serrer fermement tous les boulons et
écrous avec une clé.
11
