Marantz PM-11S2 Service Manual

4


 
 
 
 
  

All LCD's are disappear
全消灯
OK is displayed when there is no problem with the communication
Connect connector
IN and Out of F.C.B.S
NG is displayed when there is problem with the communication
All LCD's and
All indicator lightup
全点灯
Press
Press
PressPressPress
After 3
seconds
TO THE TRIM CHECK MODE
TRIM チェックモードへ
AC IN
3
1
2
3
1
2
CONNECT
AC IN
3
1
2
3
1
2
V
AC Voltmeter
V
AC Voltmeter
Oscillator
R ch L ch

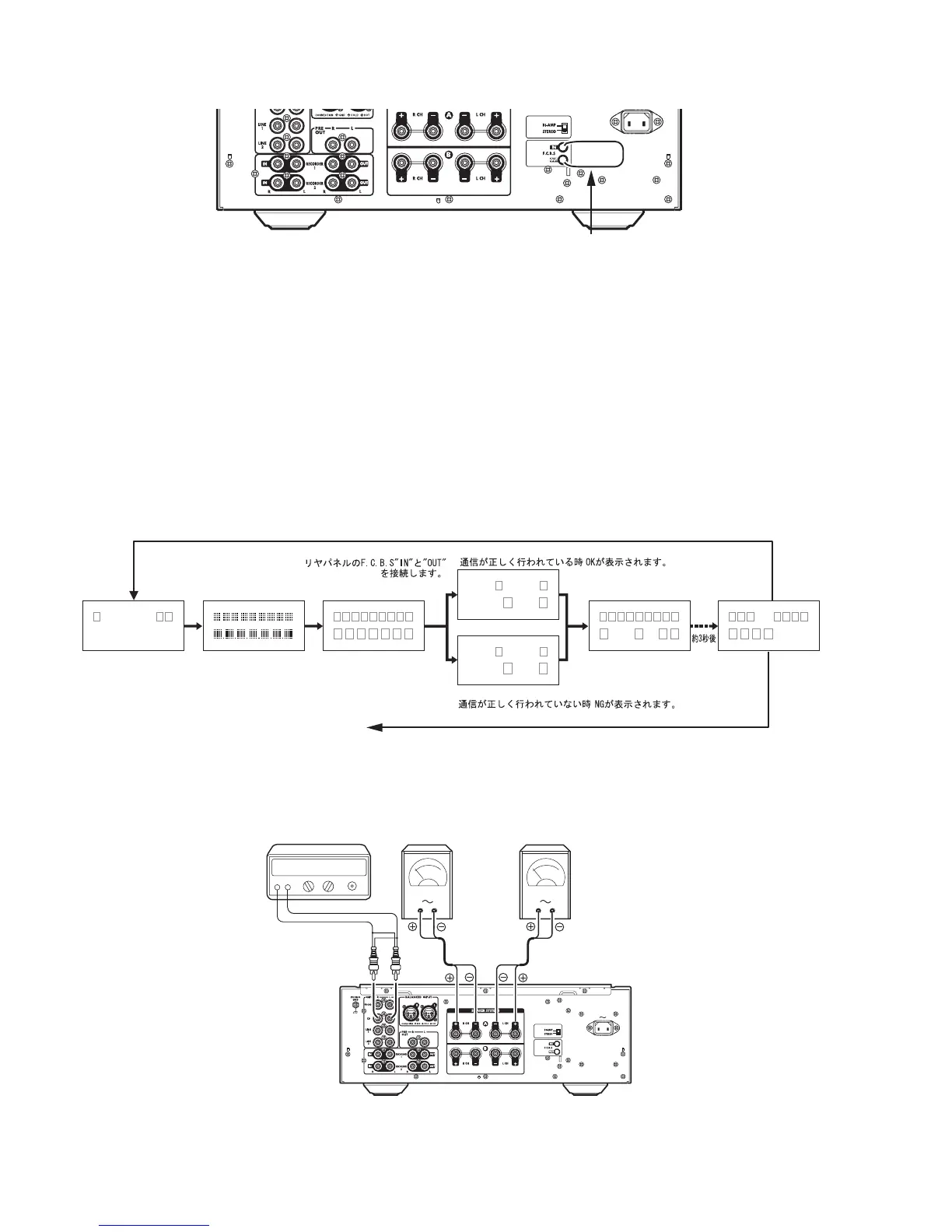

4. SERVICE MODE
1. To enter the Service Mode, press the POWER ON/OFF
button with pressing the DISPLAY and ATT buttons to
turn on the unit. Or when the remote code "166363" is
received while power is ON.
When into the Service Mode, the memory is cleared and
the unit is initialized.
2. The Model name and Version number are displayed on
the Front LCD.
Whenever press the DISPLAY button, the display
changes as follows.
Turn off power to quit service mode.
TO ENTER THE TRIM CHECK MODE.
Before press the TONE button, following connection and
setup are required.
1. Oscillator is connected to R and L of CD input terminal.
2. Voltmeter is connected R CH + – and L CH + – of
SPEAKER SYSTEMS A.
1. 本体のDISPLAYボタンとATTボタンを押しながらPOWER
ON/OFFボタンを押します。
また、電源ＯＮ中にリモコンコード"166363"を受信しま
す。これでサービスモードに入ります。
サービスモードに入ると全ての設定がクリアされ出荷状態
になります。
2. 初めにモデル名、バージョンが表示されます。
DISPLAYボタンを押すたびに下記の表示となります。
POWER ON/OFFボタンを押し、電源を切るとサービスモ
ードが解除されます。
TRIMチェックモード
TONEボタンを押す前に、下記の接続と設定を行います。
1. CD入力端子のRとLに発振器を接続します。
2. SPEAKER SYSTEMS Aの RCH＋−, LCH＋−にACボル
トメーターを接続します。
