Maruyama BC230 - Instrucciones para el Armado

＿
ES-3
＿

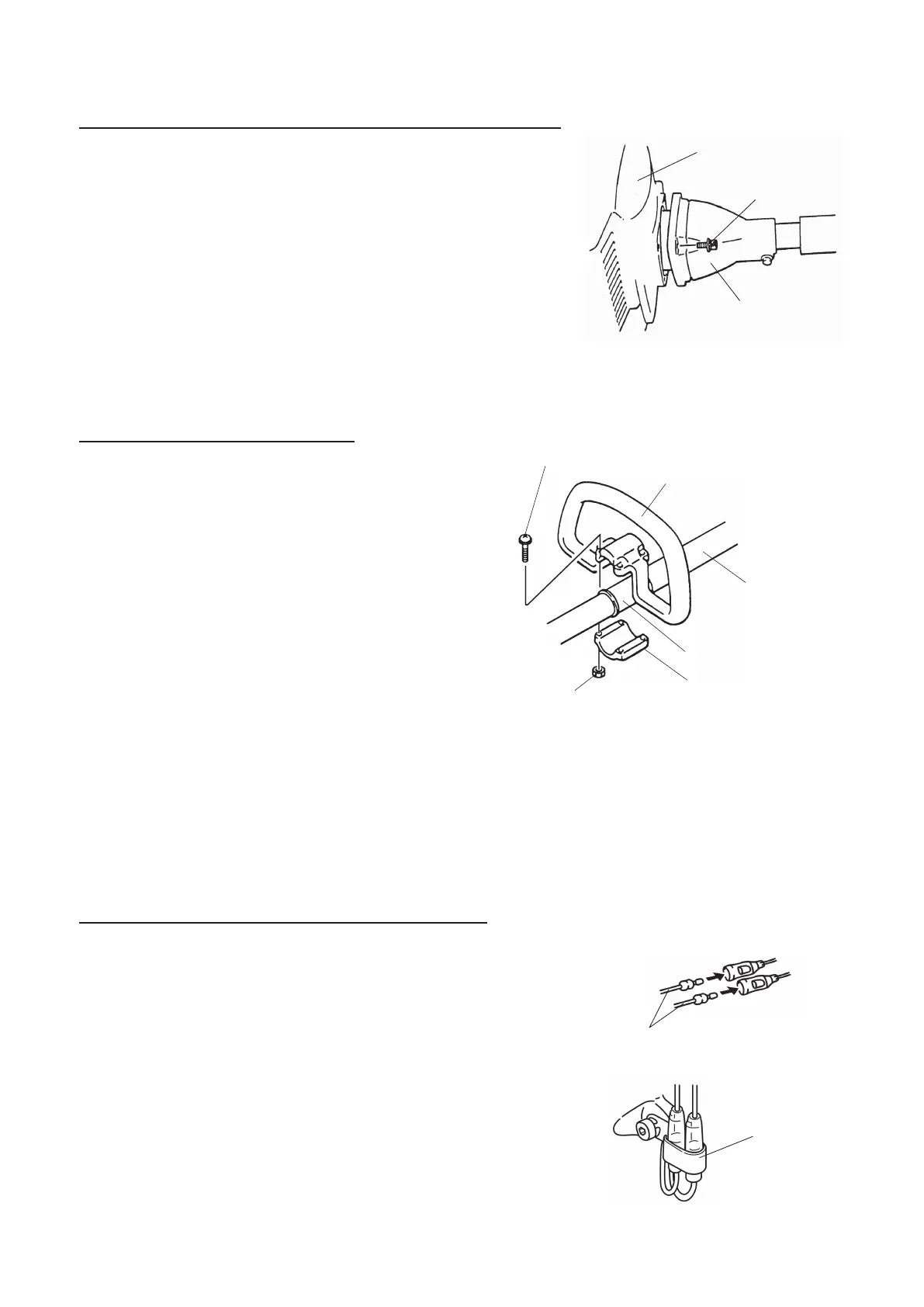

INSTRUCCIONES PARA EL ARMADO
ARMADO DEL EJE DE IMPULSION Y EL MOTOR
Fije al motor la carcaza del tambor del embrague usando los cuatro
tornillos.
EMPUÑADURA CIRCULAR
1. Coloque el manillar en forma y el agarradera
Inferior en el conjunto eje.
2. Gire la pieza de goma para que la división
quede a un lado.
3. Coloque el manillar en forma de bucle y la
agarradera inferior sobre la pieza de goma.
4. Instale los cuatro tornillos y nueces. Deje los
tornillos a prueba del dedo.
5. Coloque de nuevo el manillar en forma o abajo
el conjunto eje a el la posición más cómoda,
pero no te acerques a la marca de la  echa.
6. Apriete los tornillos y nueces.
INTERRUPTOR DE PARADA DE CABLES
1. Retire la cubierta del ltro de aire.
2. Conecte los cables del interruptor de parada en los conectores
correspondientes del motor. Recuerde que la polaridad de los
cables no es importante.
3. Gire y je los cables del interruptor de parada y los conectores
con la abrazadera.
Motor
Carcasa del Embrague
Tornillos (4)
Interruptor de parada
Tornillo (4)
Manilla en forma
Tuerca (4)
Agarradera Inferior
Monguito de goma
Conjunto Eje
Abrazadera
