Maruyama BC230 - Montaje del Protector

＿
ES-4
＿

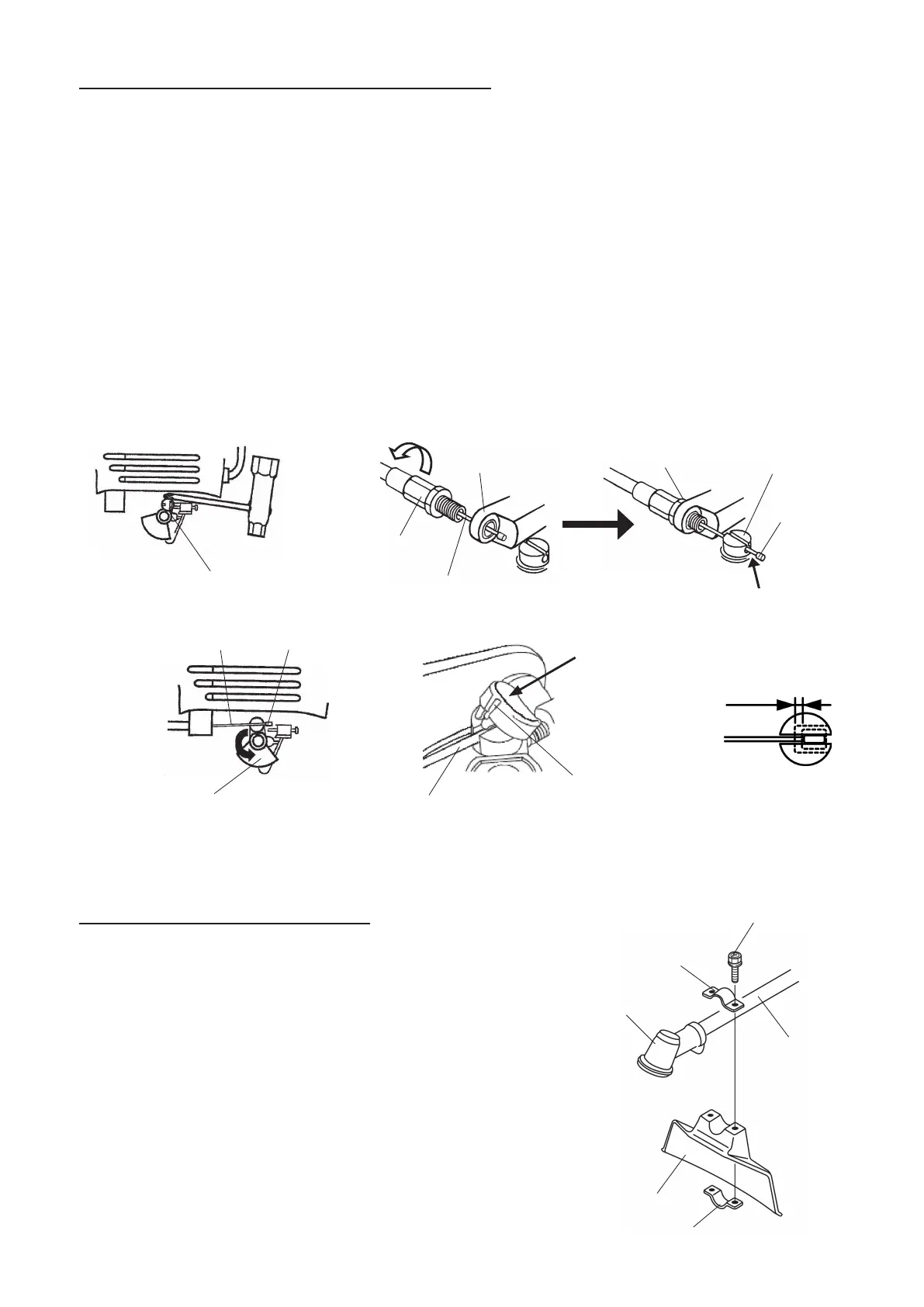

INSTALACION DEL CABLE DEL ACELERADOR
1. Levante la parte inferior del anillo giratorio para retirarlo.
Nota: Tenga cuidado de que no caiga en el motor.
2. Inserte el cable del acelerador en el soporte, a continuación atornille un manguito ajustador del cable en el
soporte.
3. Coloque el accesorios ranurado en el carburador de modo que el oricio para el orejeta del cable alejado del
manguito ajustador del cable.
4. Gire la leva del acelerador del carburador y deslice el cable del acelerador a través de la ranura en el
accesorios ranurado, asegurándose de que el cabezal del cable esté colocado en el oricio.
5. Alinee la ranura del anillo giratorio con el cable del acelerador, a continuación presione el círculo de rotación
y fíjelo.
Nota: Tenga cuidado de que no caiga en el motor.
6. Pulse el gatillo del acelerador unas cuantas veces para asegurarse de que funciona correctamente.
7. Ajuste el manguito ajustador del cable de modo que el tope en la leva del acelerador del carburador sólo haga
contacto con el orejeta del cable y la posición del cable mantenga un huelgo de 1-2mm entre el cabezal del
cable y los accesorios ranurados cuando el gatillo del acelerador esté totalmente pulsado.
8. Cuando el cable del acelerador esté bien ajustado, apriete la contratuerca.
MONTAJE DEL PROTECTOR
PROTECTOR DE DESECHOS
Fije la protector de desechos al conjunto eje lo más cerca
posible de la caja de engranajes con dos tornillos M5x25
como se muestra.
Accesorios
Ranurados
Orejeta del
Cable
Oricio Posterior
Tuerca de
Bloqueo
Protector de Desechos
Caja de Engranajes
Plato
M5×25
Tornillo (2)
Conjunto eje
1-2mm Play
Soporte
Ajuste del Cable
Cable del Acelerador
Herraajes
Leva del acelerador
del carburador
Orejeta del Cable
Cable del Acelerador
Anillo Giratorio
Ranura
( Anillo Giratorio )
PRESIONAR
Cable del acelerador
