2.4 Tastenblock (Zifferntasten)
DasZiffernfeldwirdfürdieHaupt-undNeben-
funktiongenutzt.DieUmschaltungerfolgtüber:
•F:ZifferntastenHauptfunktionzugeordnet
(mehrfachesDrückenderF-Tastewechseltdie
Funktionsgruppen F1-F8, F9-F16, etc.)
•M1:ZifferntastenNebenfunktionzugeordnet
2.5 Notstop-Funktion
DerNavigatorverfügtüberzweiseparateSTOP-
Tasten.Diesesindunabhängigvoneinander
programmierbar (siehe Kapitel 8.2). Im Ausliefe-
rungszustand wird mit der rechten STOP-Taste
derNOTAUSausgelöst.Dasheißt,derStromauf
dem Gleis wird sofort ausgeschaltet. Mit der lin-
ken STOP-Taste wird der NOTAUS anschließend
wieder aufgehoben. Ist der Notstop ausgelöst,
blinken beide STOP Tasten, im Nebenfunkti-
onsfeld steht STOP in der Systemanzeige.
Auswahl 2. Funktion
Selection 2. function
Lokwechsel + Konfiguration
Change loco + configuration
Hauptmenü
Main menu
Systemmeldungen
System messages
Eingestellte Strombegrenzung
Regulated current limiting
Aktuelle Stromaufnahme
Actual current drawn
Last in Prozent bezogen auf Im
Load in percent relating to Im

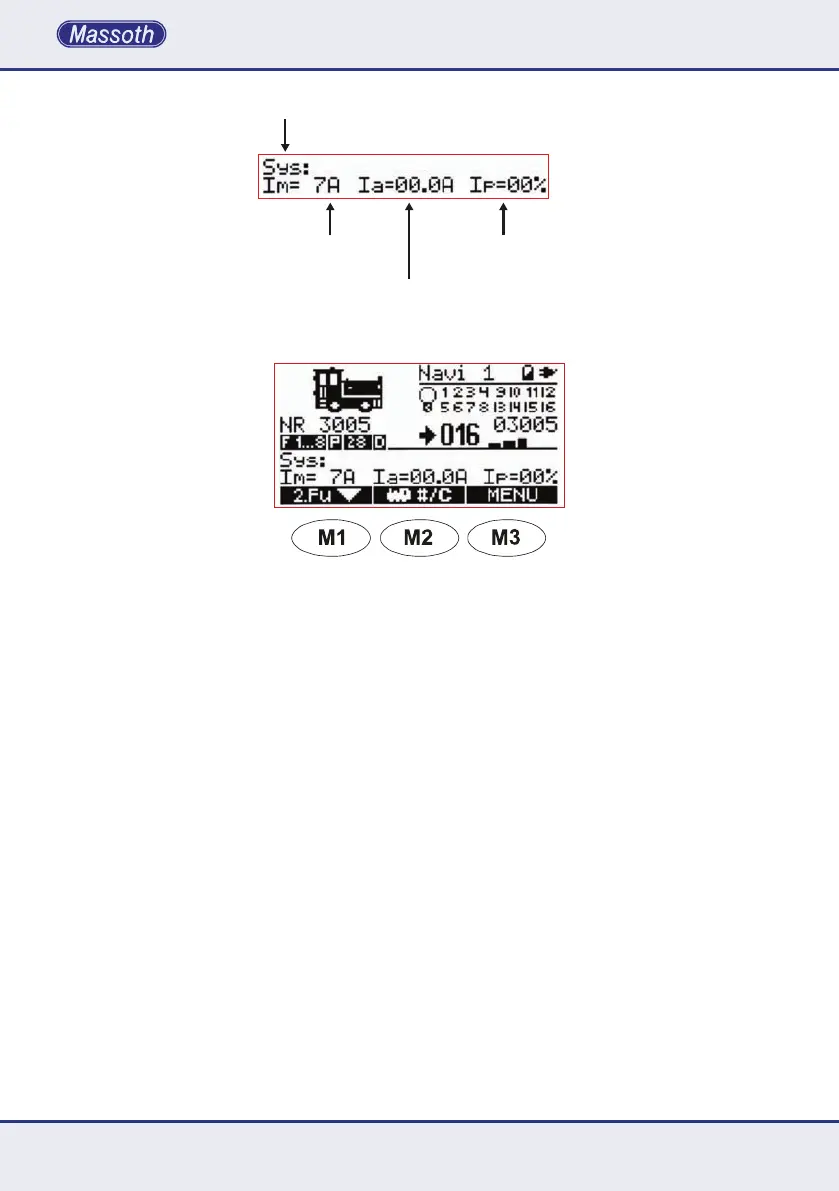

Abbildung 4: Das Nebenfunktionsfeld zeigt im Normalzustand die Systeminformation an
Illustration #4: The Auxiliary function array shows system details in the standard operation mode
Abbildung 5: Die Menüzeile zeigt die aktuelle Belegung der Tasten M1, M2 und M3
Illustration #5: The menu bar shows the function assigned to the keys M1, M2 and M3
2.4 Keyboard (number buttons)
The keyboard is used for main- and auxiliary
functions. Switching between the main function
displayandtheauxiliaryfunctiondisplay:
•F:keyboardisassignedtothemainfunction
display (using the F key additionally will assign
from F1-F8 to F9-F16, etc.)
•M1:keyboardisassignedtoauxiliaryfunctions
2.5 Emergency-STOP
TheNavigatorprovidestwodifferentSTOP-
functionswhichmaybeprogrammedindividu-
ally (see chapter 8.2). Per factory default, the
NavigatortriggersanEmergency-STOPwith
the right STOP key which will cut the cur-
rent from the track immediately. Use the left
STOP-key to release the Emergency-STOP.
When an Emergency-STOP is triggered, both
STOPkeyswillash,theauxiliarydisplay
will display STOP as system message.
