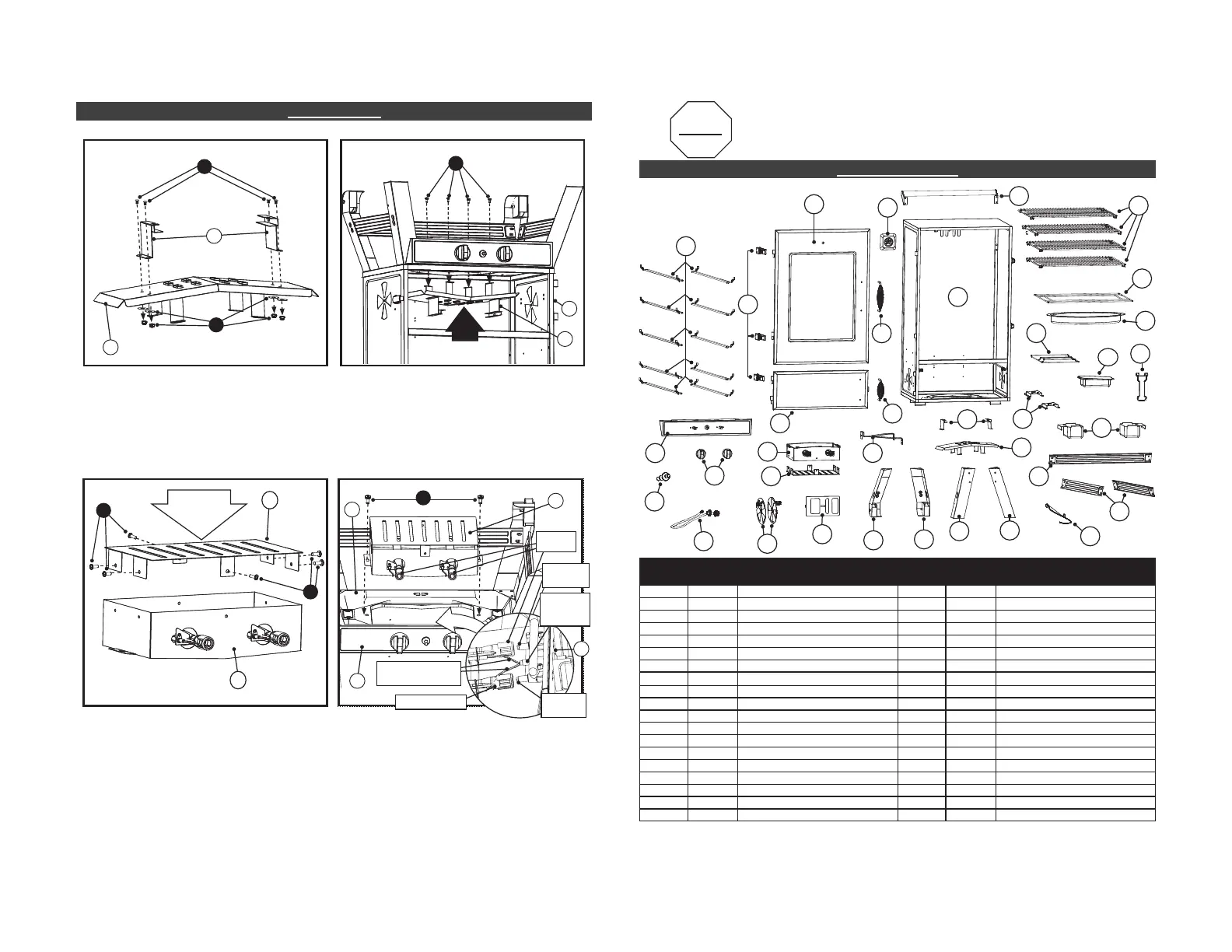

ASSEMBLAGE
11
ÉTAPE 7
Rentrer l’écran thermique (34) dans le bac à
combustion (18). Fixer à l’aide des vis (B) comme
indiqué sur le schéma.
ÉTAPE 5
Fixer les supports du bac à copeaux de bois
(33) sur le diffuseur (20) à l’aide des vis (G)
rondelles (E) et des écrous (E).
34
18
B
B
ÉTAPE 8
Placer le bac à combustion (18) sur l’ori¿ ce central situé à
la base du fumoir (8), en alignant soigneusement le tube de
Venturi aux ori¿ ces du robinet et en ¿ xant solidement les ¿ ls
d’allumage au dispositif d’allumage piézo sur le panneau
de contrôle (17) comme indiqué sur la légende. Fixer le bac
à combustion sur le fumoir à l’aide des vis cruciformes (A).
POUSSER L’ÉCRAN
THERMIQUE
VERS LE BAC À
COMBUSTION
A
8
Tube de
Venturi
Ori¿ ce du
robinet
18
17
17
Ori¿ ce du
robinet
Tube venturi
Fils du dispositif
d’allumage
Dispositif
d’allumage
venturi
ÉTAPE 6
Fixer le diffuseur (20) sur le fumoir (8). Fixer
solidement à l’aide des vis (A).
A
20
8
20
33
G
E
8
LISTE DES PIÈCES
3
8
STOP!
NE PAS RENVOYER AU DÉTAILLANT Pour obtenir de l’aide pour l’assemblage de l’appareil ou
pour signaler des pièces manquantes ou défectueuses, veuillez appeler le service après-vente
MASTERBUILT au 1-800-489-1581.
Veuillez avoir à disposition le numéro de modèle et le numéro de série lors de l’appel.
Ces numéros sont indiqués sur une étiquette argentée à l’arrière de l’appareil.
NUMÉRO
DE PIÈCE
QUANTITÉ DESCRIPTION NUMÉRO
DE PIÈCE
QUANTITÉ DESCRIPTION
1 10 Support de grille de cuisson 20 1 Diffuseur
21
Porte principale du fumoir avec fenêtre 21 1 Grille de copeaux de bois
3 1 Poignée du fumoir (en arrière) 22 1 Ensemble pied gauche avant
44Grille de cuisson 231Ensemble pied droit avant
5 1 Poignée de porte principale 24 1 Support arrière du pied
61Poignée de porte secondaire 252Support latéral du pied
7 1 Porte secondaire du fumoir 26 1 Pied gauche arrière
8 1 Fumoir 27 1 Pied droit arrière
91Support du réservoir d’eau 282Bouton de commande
10 1 Réservoir d’eau 29 1 Poignée à copeaux de bois
11 2 Clapet d’aération (rond) 30 3 Verrou de porte
12 1 Thermomètre 31 1 Allumette avec chaîne
13 1
Support de rétention de bouteille de gaz propane 32 1 Ensemble détendeur, robinet et tuyau
14 1 Bac à copeaux de bois avec couvercle 33 2 Supports du bac à copeaux de bois
15 2 Collecteur de graisse 34 1 Écran thermique
16 2 Support du collecteur de graisse 35 1 Clapet d’aération (carré)
17 1 Panneau de commande 36 1 Ensemble pièces de quincaillerie
18 1 Ensemble bac à combustion 37 1 Manuel de l’utilisateur
19 1 Dispositif d’allumage
2
12
6
5
22
23
7
13
10
24
33
15
28
19
17
30
1
32
29
9
35
21
14
16
25
31
4
11
20
26
27
18
34
