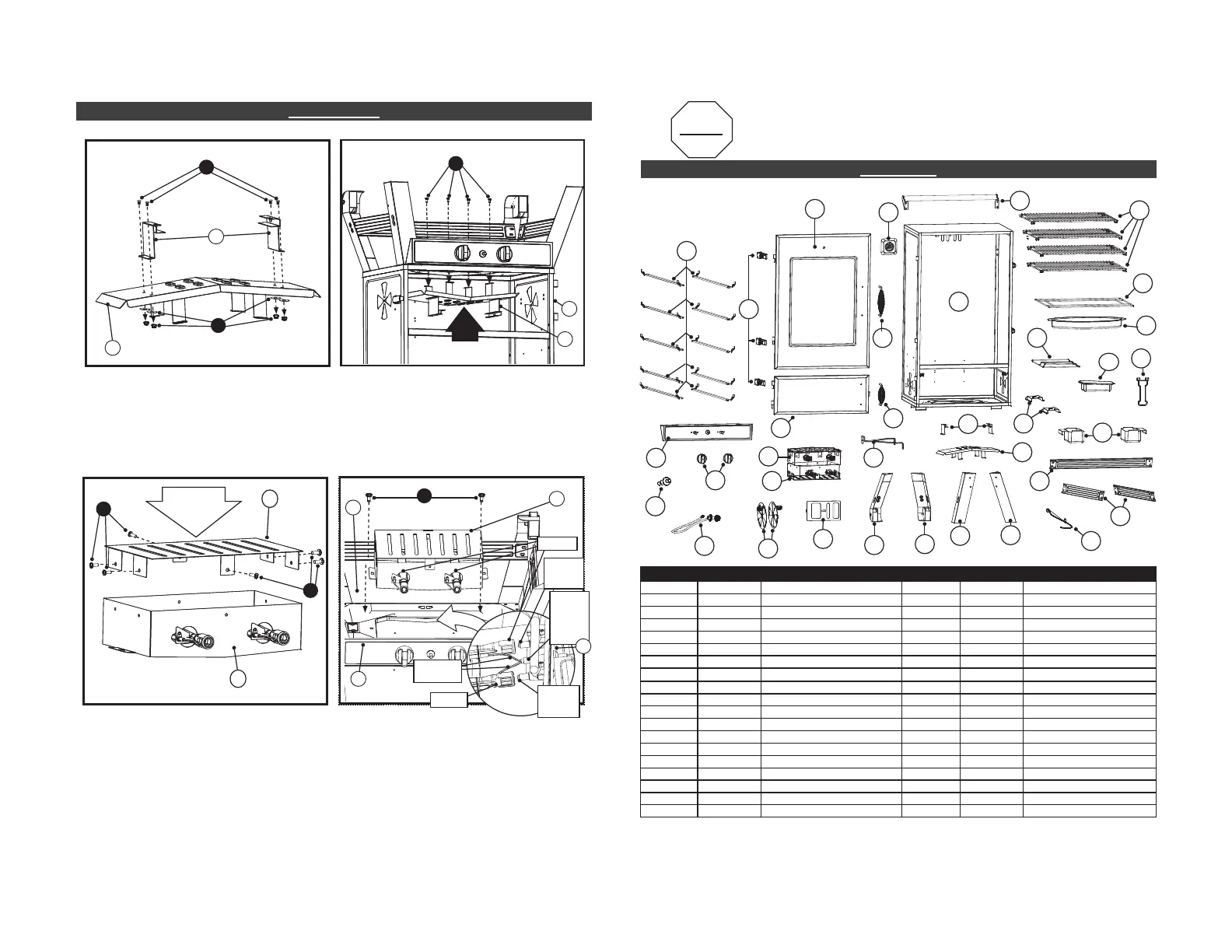

ENSAMBLAJE
11
PASO 7
Presione el protector de calor (34) contra la
caja del quemador (18). Fije con los tornillos
(B) como se muestra.
34
18
B
B
PASO 8
Coloque la caja del quemador (18) sobre el centro
en la parte inferior del cuerpo del ahumador
(8),
alineando cuidadosamente los venturis sobre
los ori¿ cios de la válvula y sujetando ¿ rmemente
los alambres de ignición al arrancador piezo-
eléctrico en el panel de control (17) como se
muestra. Fije la caja del quemador al cuerpo con
los tornillos en cruz (A).
A
8
Venturi
Ori¿ cios
de la
válvula
18
17
Ori¿ cio
de la
válvula
Venturi
Alambres
de ignición
Arran-
cador
piezo-
eléctrico
17
PRESIONE EL
PROTECTOR DE
CALOR CONTRA
LA ACAJA DEL
QUEMADOR
PASO 5
Fije las abrazaderas de la bandeja de los trozos
de madera (33) al difusor de calor (20) usando
los tornillos (G) arandelas (E) y las tuercas (E).
PASO 6
Fije el difusor de calor (20) alcuerpo del ahu-
mador (8). Asegure con los tornillos (A).
A
20
8
20
33
G
E
8
PARTS LIST
3
8
STOP!
DO NOT RETURN TO RETAILER For Assembly Assistance, Missing or Damaged Parts
Call: MASTERBUILT Customer Service at 1-800-489-1581.
Please have Model Number and Serial Number available when calling.
These numbers are located on silver label on back of unit.
PART NO QUANTITY DESCRIPTION PART NO QUANTITY DESCRIPTION
110Cooking Grate Support 201Heat Diffuser
21Large Smoker Door w/window211Wood Chip Rack
31Body Handle (rear) 221Left Front Leg Kit
44Cooking Grate 231Right Front Leg Kit
51Large Door Handle 241Rear Leg Brace
6 1 Small Door Handle 25 2 Side Leg Brace
71Small Smoker Door 261Left Rear Leg
81Smoker Body 271Right Rear Leg
91Water Bowl Holder 282Control Knob
10 1 Water Bowl 29 1 Wood Chip Handle
11 2 Air Damper (round) 30 3 Door Latch
12 1 Temperature Gauge 31 1 Match Stick w/Chain
13 1
Propane Tank Retention Bracket 32 1 Regulator/Valve/Hose Kit
14 1 Wood Chip Tray w/Lid 33 2 Wood Chip Tray Brackets
15 2 Grease Tray 34 1 Heat Shield
16 2 Grease Tray Support 35 1 Air Damper (square)
17 1 Control Panel 36 1 Hardware Kit
18 1 Burner Box Kit 37 1 Instruction Manual
19 1 Ignitor
2
12
6
5
22
23
7
13
10
24
33
15
28
19
17
30
1
32
29
9
35
21
14
16
25
31
4
11
20
26
27
18
34
