ACTIVATION DES COMPOSANTS
Activation et tests fonctionnels des composants
et capteurs du système (voir figure 6).
• Activation des composants – Lorsqu’un
composant est sélectionné dans le menu
d’activation des composants (voir figure 6),
un écran s’affiche qui indique les informations
sur le composant et, le cas échéant, les
attributs qui lui sont liés (voir figure 7). De
nombreux composants recensés peuvent
être activés ou désactivés. Par défaut, le
composant est désactivé. (Voir le tableau
d’activation des composants, page 34.)
• Test des composants de l’interface
utilisateur – Lors de l’activation, tous les
témoins DEL sont allumés. Le témoin de
chaque bouton s’éteint en appuyant sur
le bouton correspondant. En appuyant sur

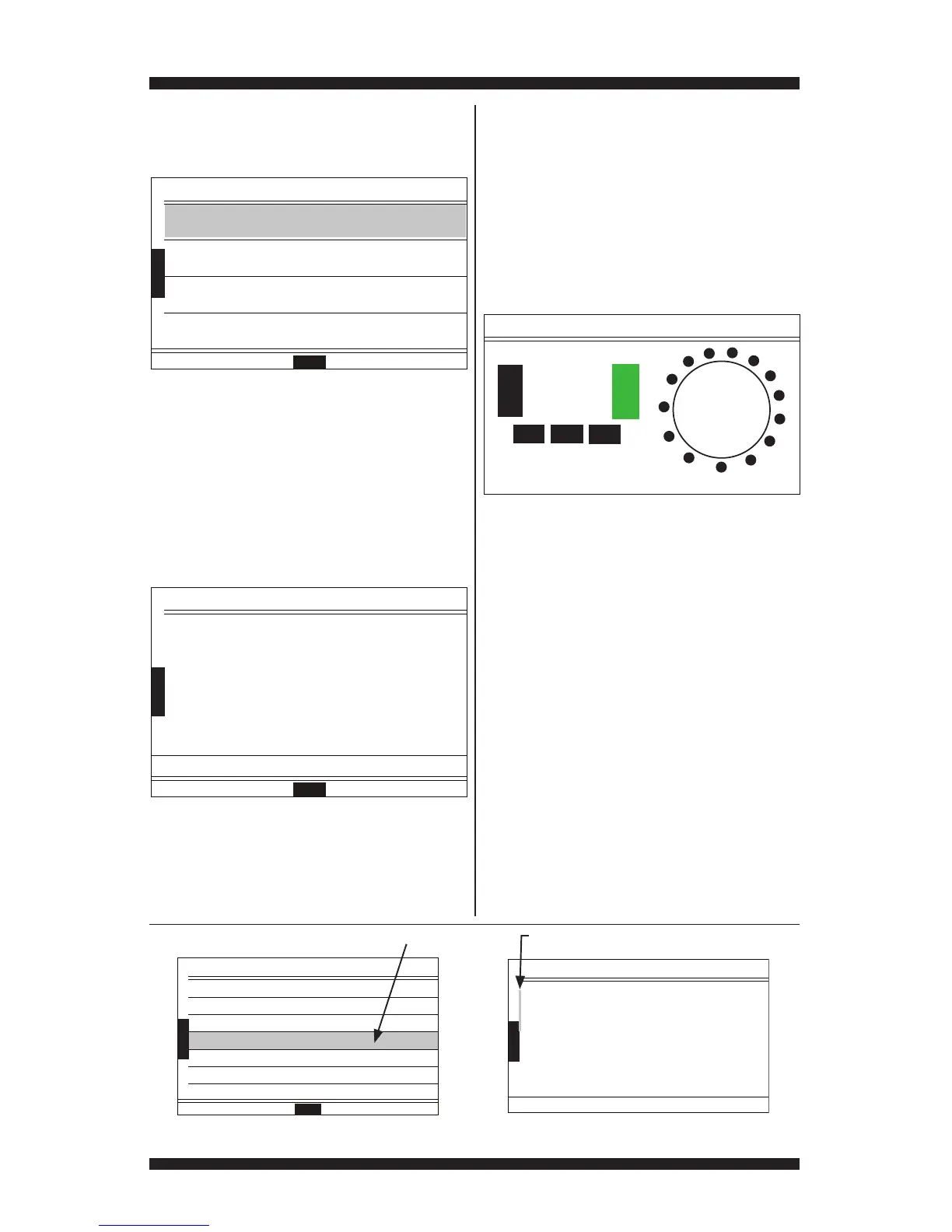

Figure 6 - Menu d’activation des composants
Figure 7 - Écran des composants
ACTIVATION DES COMPOSANTS
Test de composant IU
Moteur
Chauffage1
Thermistance d’entrée
▼
OK
▼
▼
Chauffage1
Lorsque le chauffage est mis en marche, le moteur est
aussi mis en marche. Si la température est trop haute,
le système coupe le chauffage automatiquement.
Thermistance de décharge : 28C 84F
Thermistance d’entrée : 26C 80F
Allumer
▼
OK
les boutons ATM et tournant le bouton sélecteur
de programme, leur représentation à l’écran
passe du noir au vert (voir figure 8). Appuyer sur
le bouton ATM inférieur à gauche et le maintenir
enfoncé pour revenir à l’écran précédent.
Si en appuyant sur les touches ou en
tournant le bouton sélecteur de programme,
les témoins ne s’éteignent pas et leurs
représentations à l’écran ne changent pas,
passer au TEST nº 6 : Interface utilisateur,
page 48.
INFOS SYSTÈME
Affiche la référence du modèle et son
numéro de série, des informations sur le
matériel et d’autres variables du système.
NOTE : L’absence d’informations du système
n’indique pas nécessairement un problème.
Les écrans d’informations du système sont
communs à plusieurs plates-formes des
laveuses et des sécheuses, donc il se peut que
les informations fournies sur une sécheuse ne
soient pas disponibles sur une autre. En cas de
doute sur les informations, vérifier auprès de
l’assistance technique.
NOTE : Tous les éléments qu’il n’est pas
possible de sélectionner sont précédés d’une
couleur de sélection grise; lorsque la sélection
sur l’écran passe à un élément contenant plus
d’information, la couleur de sélection occupe
de nouveau la largeur de l’écran (voir les
figures 9 et 10).
Éteindre
Appuyez sur ce bouton et maintenez-le
enfoncé pour revenir à l’écran des composants
▼
Figure 8 - Écran de test des composants
de l’interface utilisateur
Éléments qu’il n’est pas possible de sélectionner
Éléments contenants plus d’information
Figure 9 - Écran d’infos système Figure 10 - Écran d’information sur le matériel
INFOS SYSTÈME
Numéro de modèle :
▼
OK
▼
▼
Numéro de série :
Nombre de programmes eectués :
Matériel MCC
Logiciel MCC
Matériel IU
Logicielle IU
Matériel MCC
nº de pièce :
nº de série :
nombre de cartes : 1
remplacement : Non
▼
