POUR LE TECHNICIEN SEULEMENT
PAGE 52
NE PAS ENLEVER NI DÉTRUIRE
POSITIONS DES COMPOSANTS
SPÉCIFICATIONS
Tension :
240 V CA (200 à 260), sécheuse électrique,
biphasée, “optimisée”
208 V CA (176 à 229), sécheuse électrique,
triphasée, “moins optimisée”
120 V CA (100 à 130), sécheuse à gaz
Courant :
(ÉLECT) Service à 30 A
(GAZ) Service à 15 A
Fréquence : 58 à 62 Hz (60 Hz nominaux)
Pression d’eau : 20 à 120 lb/po
2
Températures de fonctionnement :5 à 40°C (40 à 105°F)
Hauteur de la sécheuse : 99,1 cm (39 po)
Largeur de la sécheuse : 68,6 cm (27 po)
Profondeur de la sécheuse : 78,7 cm (31 po)
S
écifications de la sécheuse
Voir Retirer le panneau supérieur, page 53,
pour accéder à :
• Interface utilisateur (IU)
• Module de commande de programme (MCP)
• Thermistance d’entrée (Gaz)
Voir Retirer le panneau arrière,
page 53, pour accéder à :
• Buse d’introduction d’eau
• Électrovanne d’admission d’eau
• Coupe-circuit thermique
• Thermistance d’entrée
(Électrique)
• Thermostat de température
maximale
• Élément chauffant
Lampe du
tambour
Contacteur
de la porte
(La position
peut varier
entre les
modèles)
Voir Retirer le panneau avant et la
cloison, page 53, pour accéder à :
• Module du moteur et contacteur
du tensionneur de courroie
• Fusible thermique
• Thermistance de décharge
• Rubans du détecteur d’humidité

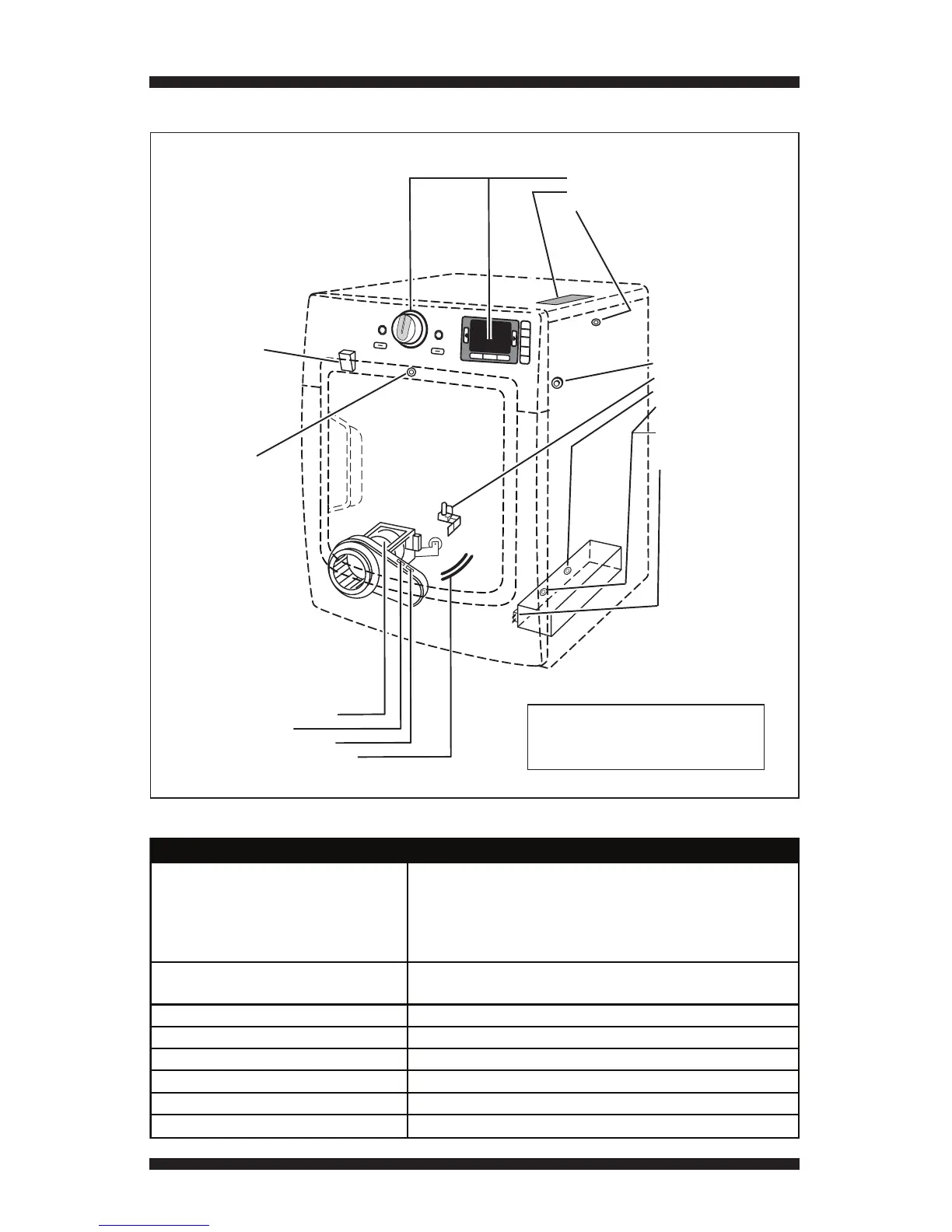

Figure 25 - Positions des composants.
NOTE : Consulter la Figure 20b,
page 42, pour avoir les positions des
composants de la sécheuse à gaz.
