POUR LE TECHNICIEN SEULEMENT
PAGE 48
NE PAS ENLEVER NI DÉTRUIRE
TEST nº 6 : Interface utilisateur (IU)
On exécute ce test lorsqu’une des situations
suivantes survient durant le test “Service
Diagnostics ➔ Component Activation ➔
UI Component Test.” (Voir page 33).
3Les témoins et l’afficheur ne s’allument pas
3Pas d’illumination des témoins
via certains boutons
3Pas d’emission de signal sonore
NOTE : L’interface utilisateur (IU) comprend la
console et les cartes centrale et transformatrice;
elle doit être diagnostiquée et remplacée en
totalité.
Les témoins et l’afficheur ne s’allument pas :
1. Débrancher la sécheuse ou déconnecter
la source de courant électrique.
2. Retirer le panneau supérieur pour accéder
au MCP.
3. Vérifier visuellement que TOUS les
connecteurs du MCP sont complètement
insérés dans le MCP (voir page 37).
4. Retirer la console. Ne pas tirer les
conducteurs entre la console et le MCP.
5. Vérifier visuellement que TOUS les
connecteurs de l’IU sont complètement
insérés dans l’IU. Voir figure 22.
6. Vérifier visuellement que l’IU et le
logement sont correctement insérés
dans la console avant.

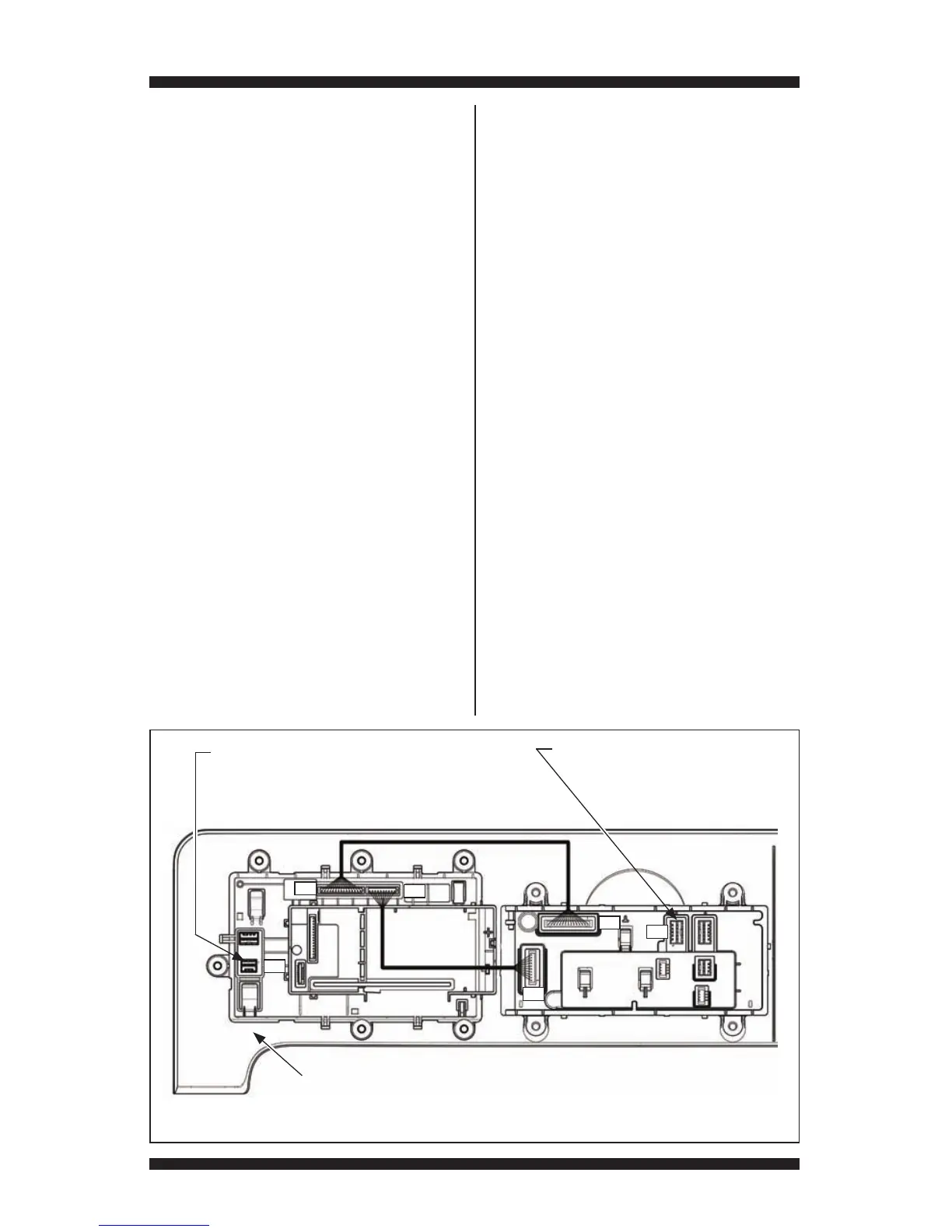

Figure 22 - Interface utilisateur (IU)
P07
P06
P02
P08
P09
P13
Carte
centrale
Ensemble de la console
P02 (depuis
MCP) :
Broche 1 : Ouverte
Broche 2 : Terre
Broche 3 : Données (LARGE)
Broche 4 : (+5V)
Broche 5 : Ouverte
P13 (vers la lampe
du tambour) :
Voir TEST nº 8 : Lampe du tambour,
page 49.
Broche 1 : Tambour_L_P
Broche 2 : Ouverte
Broche 3 : Tambour_L_N
NOTE :
L’interface utilisateur (IU) doit être remplacée
en totalité. Elle comprend la console et les cartes
centrale et transformatrice.
Carte
transformatrice
7. Si tous les contrôles visuels sont réussis,
exécuter le TEST nº 1 : Contrôle de la tension
du MCP, page 37, pour vérifier les tensions
d’alimentation.
Si les tensions d’alimentation sont présentes,
remplacer l’interface utilisateur et le logement.
Si les tensions d’alimentation ne sont pas
présentes, remplacer le MCP.
8. Réassembler tous les pièces et panneaux.
9. Brancher la sécheuse ou reconnecter
la source de courant électrique.
10. Exécuter le “test des composants de l’IU”
pour vérifier la réparation.
Pas d’illumination des témoins
via certains boutons :
1. Débrancher la sécheuse ou déconnecter
la source de courant électrique.
2. Retirer le panneau supérieur pour accéder
au MCP et à l’interface utilisateur (IU).
3. Vérifier visuellement que l’IU et le
logement sont correctement insérés
dans la console avant.
4. Si le résultat du contrôle visuel
est OK, remplacer l’interface utilisateur
et le logement.
5. Réassembler tous les pièces et panneaux.
6. Brancher la sécheuse ou reconnecter
la source de courant électrique.
7. Exécuter le “test des composants de l’IU”
pour vérifier la réparation.
