POUR LE TECHNICIEN SEULEMENT
PAGE 50
NE PAS ENLEVER NI DÉTRUIRE
TEST nº 9 : Électrovanne d’admission d’eau
3Vérification rapide : L’état de l’électrovanne
d’admission d’eau (Myst) (marche/arrêt)
se trouve dans “Diagnostic de service ➔
Activation des composants ➔ Électrovanne
d’admission d’eau”.
La fonctionnalité est vérifiée lorsque
l’électrovanne s’allume et s’éteint et de l’eau
est vaporisée dans le tambour (voir figure 23).
NOTE : Consulter le schéma des circuits en
page 51 pour diagnostiquer l’électrovanne
d’admission d’eau.
S’il n’y a pas de pulvérisation d’eau
dans le tambour :
1. Vérifier que le circuit d’arrivée d’eau est
connecté et que l’arrivée d’eau est ouverte.
2. Débrancher la sécheuse ou déconnecter
la source de courant électrique.
3. Retirer le panneau supérieur pour accéder
aux composants électroniques de la machine.
4. Vérifier que le conducteur rouge provenant
de l’électrovanne d’admission d’eau est
connecté à P8-1 sur le MCP. Consulter les
schémas de câblage, pages 55 et 56.
5. Contrôler l’électrovanne d’admission
d’eau et le câblage—à l’aide d’un ohmmètre,
mesurer la résistance entre P8-1 (conducteur
rouge) et P9-2 (conducteur noir) sur le MCP.
Si la valeur de la résistance se situe entre
510 et 590 Ω, passer à l’étape 6; sinon,
remplacer l’électrovanne d’admission d’eau.
Si un circuit ouvert est détecté, passer
à l’étape 7.
6. À l’intérieur du tambour, dévisser/
remplacer la buse d’introduction d’eau –
utiliser une clé ou une douille de 7/16". Tester
l’électrovanne d’admission d’eau de nouveau.
Si l’eau ne s’écoule pas, passer à l’étape 7.
7. Accéder à l’électrovanne d’admission d’eau
en retirant le panneau arrière; voir page 53.
Vérifier que les conducteurs et le
tuyau d’alimentation sont connectés
sur l’électrovanne d’admission d’eau
(voir figure 23).
Vérifier que le tuyau de l’électrovanne
d’admission d’eau est connecté à la buse
d’introduction d’eau.
8. Si tout est connecté sans que l’eau s’écoule :
Débrancher la sécheuse ou déconnecter
la source de courant électrique.
Remplacer l’électrovanne d’admission
d’eau et tester de nouveau.
9. Si les étapes précédentes ne résolvent
pas le problème, remplacer le MCP.

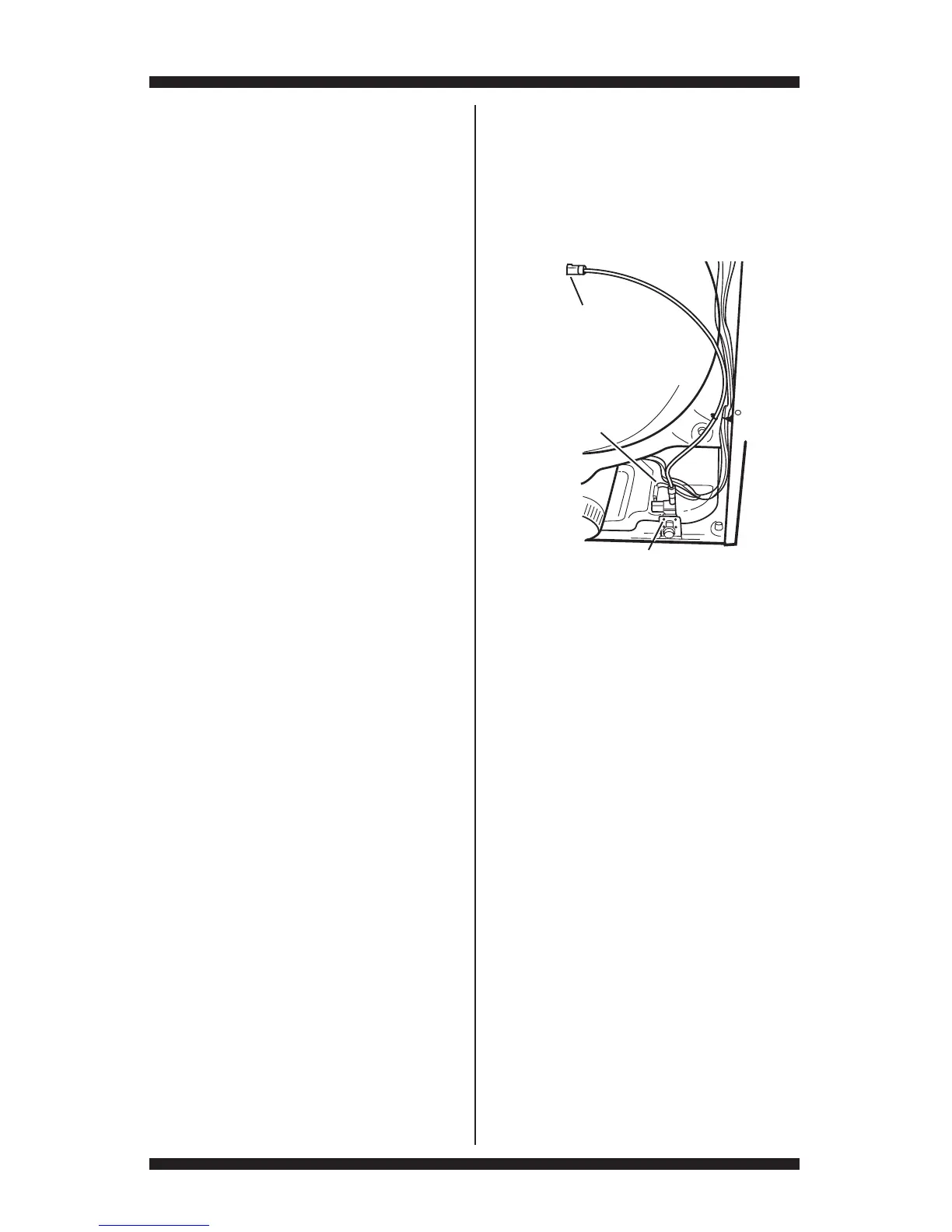

Buse d’introduction
d’eau
Conducteurs
de l’électrovanne
d’admission d’eau
Ensemble d’électrovanne d’admission d’eau
Figure 23 - Ensemble d’électrovanne
d’admission d’eau.
