B : Retirer le panneau avant
(Consulter la Figure 28, sauf indication contraire.)
6. Débrancher le connecteur du contacteur
de la porte (voir Figure 27, page 53).
7. Retirer le panneau avant en ôtant neuf vis –
quatre du fond, trois du haut, et deux sous
l’ouverture de la porte de la sécheuse.
C : Retirer la cloison avant
(Consulter la Figure 29, sauf indication contraire.)
8. Retirer le filtre à charpie.
9. Détacher le faisceau de câblage principal
(2 endroits).
10. Débrancher le connecteur de la lampe
du tambour (voir Figure 27, page 53).
11. Débrancher le capteur d’humidité de la
fiche qui se trouve sous l’ouverture de la porte.
12. Retirer la bride de montage de la console
en retirant les six vis – quatre du haut et deux
de l’avant (flèches en gras).
13. Retirer le couvercle du conduit à charpie
en enlevant quatre vis – un ensemble formé
d’une vis et d’une bride qui se trouvent au bas
du couvercle et trois vis fixant le couvercle
au module de la cloison.
14. Retirer les quatre vis fixant la cloison
à la caisse. Retirer la cloison.
D : Retirer le tambour
15. Retirer la courroie d’entraînement
de la poulie de tensionnement.
16. Tirer le tambour de la caisse.
17. Effectuer la procédure inverse pour
réassembler.

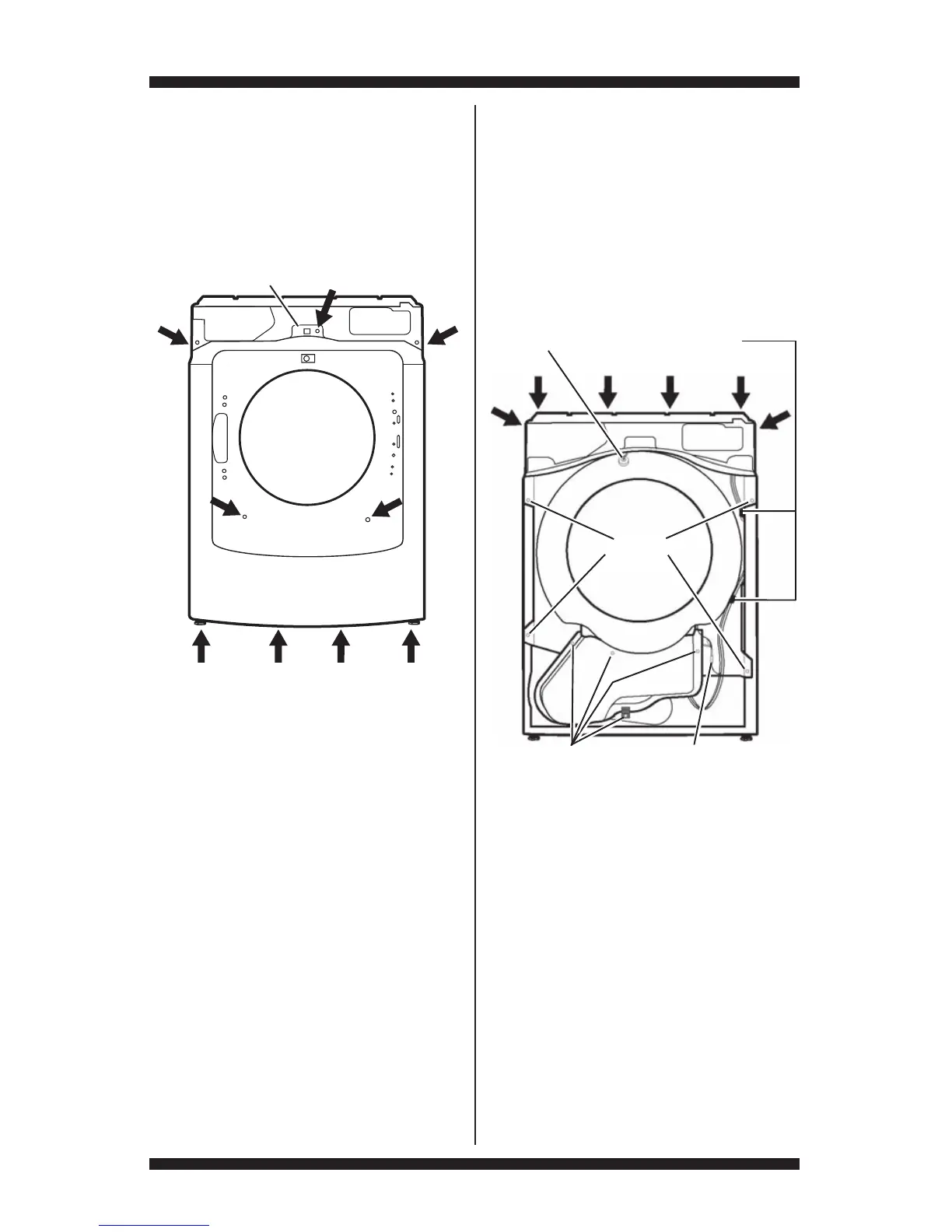

Figure 28 - Retirer le panneau avant.
Bride de montage de la console
Figure 29 - Retirer la cloison avant.
Lampe du tambour
Attaches du
câblage principal
Vis du couvercle
du conduit à
charpie et la bride
Connecteur
du capteur
d’humidité
Vis de
la cloison
Panneau avant
