71
Troque a barra guia quando a ranhura estiver
gasta, a barra guia estiver envergada ou
rachada, ou naocorrência de excessode calor
ou queimadura dos trilhos. Se for necessário
trocar a barra, use apenas a barra guia
especificadana lista de peças dereparo paraa
sua serra.

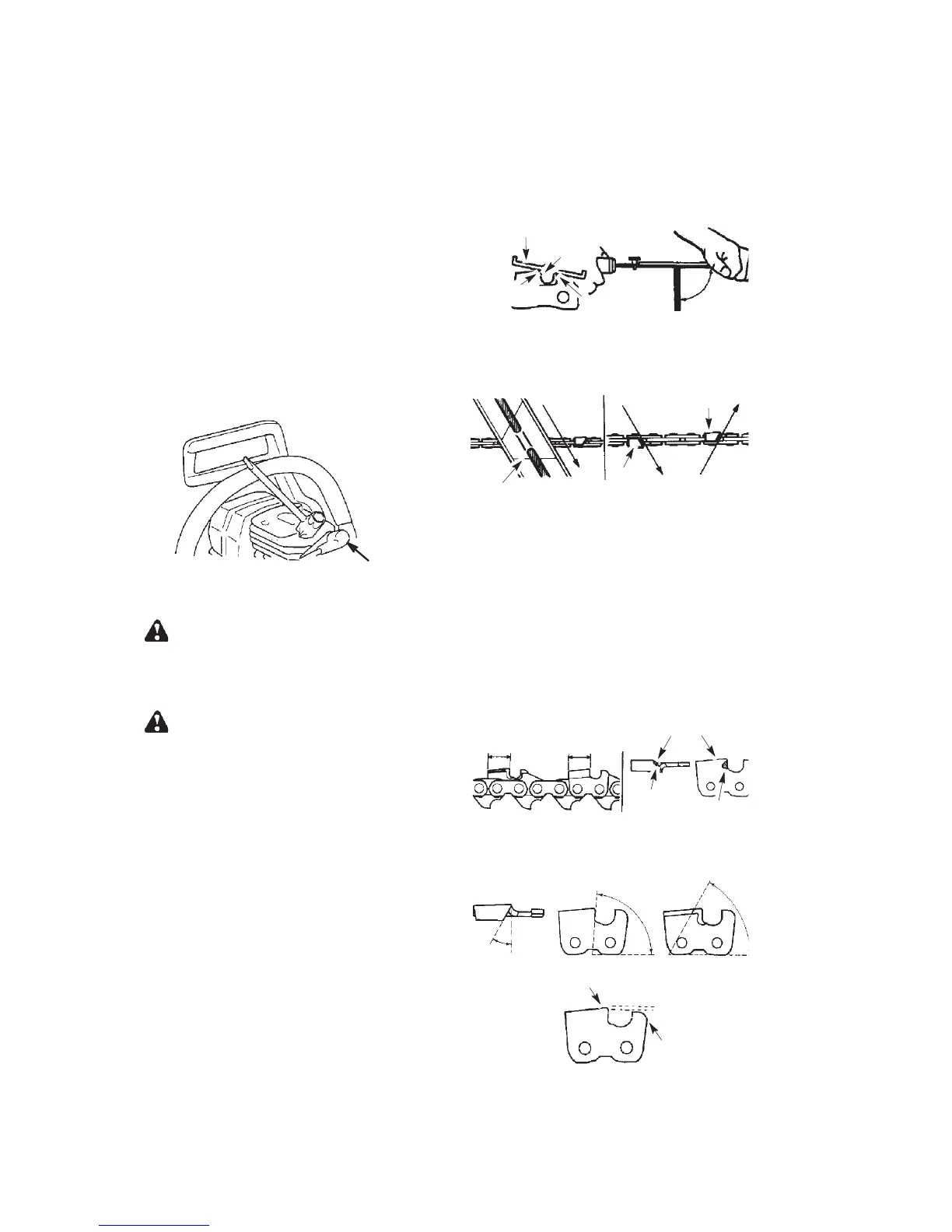

VELA
A vela deverá ser trocada a cada ano para
assegurar que o motor ligue com mais
facilidade e opere melhor. O tempo de
ignição é fixo e não é ajustável.
1. Afrouxe os 3 parafusos da cobertura do
cilindro.
2. Remova a cobertura do cilindro.
3. Remova o protetor da vela.
4. Remova a vela do cilindro e descarte.
5. Instale uma vela Champion RCJ--7Y e
aperte com firmeza usando uma chave
de soquete de 19 mm. O espaço da vela
deverá ser de 0,5 mm.
6. Reinstale o protetor da vela.
7. Reinstale a cobertura do cilindro e os 3
parafusos. Aperte com firmeza.
Vela
AFIAR A CORRENTE
ATENÇÃO!: Técnicas impróprias
para afiar a corrente e/ou uma manutenção
incorrecta do indicador de profundidade
aumentam a probabilidade de ricochete, o que
pode provocar ferimentos graves.
ATENÇÃO!: Use luvas de protecção
quando manusear a corrente. A corrente é
afiada epode cortar mesmo que não estejaem
movimento.
Condições que indicam anecessidade de afiar
a corrente:
S Redução do tamanho das aparas de
madeira. O tamanho das aparas diminui à
medida que a corrente fica embotada até se
tornar praticamente em pó. Não se esqueça
que a madeira morta ou podre não produz
boas aparas.
S A serra corta para um lado ou num
determinado ângulo.
S É necessário forçar a serra ao longo do
corte.
Ferramentas necessárias:
S Lima redonda com 4,5 mm (3/16 pol) de
diâmetro e suporte da lima
S Lima plana
S Calibrador de profundidade
PARA AFIAR A CORRENTE:
1. Mova o interruptor ON/STOP para a po-
sição STOP.
2. Verifique se a corrente está bem esticada.
Ajuste a tensão da corrente, se ne-
cessário.
3. Afie as cortadores.
S Para afiar as cortadores, nivele o
suporte da lima (90° ) de modo a ficar
apoiado nas extremidades superiores
da cortador e do indicador de
profundidade.
NOTA: A corrente possui cortadores
no lado esquerdo e direito.
Indicador de
profundidade
Lima
Suporte da lima
Cortador
90°
S Alinheas marcas de 25° do suporte da
lima em paralelo com a barra e no
centro da corrente.
Cortador
Cortador
25°
Marca di suporte da lima
S Afie primeiro as cortadores num dos
lados da corrente. Afie do interior para
o exterior de cada cortador. Em
seguida, vire a motosserra e repita o
processo no outro lado da corrente.
S Afie apenas o curso de avanço. Use 2
ou 3 cursos por extremidade de corte.
S Mantenha todas as cortadores com o
mesmo comprimento quando limar.
S Lime o suficiente para retirar qualquer
imperfeição nasextremidades de corte
(parte lateral e parte superior da
cortador).
Todas las cortadores
com o mesmo
comprimento
Remover
imperfeição
Parte
superior
Parte
lateral
S Lime a corrente de acordo com as
especificações, como indicado.
25°
60°
60°
Canto
arredondado
0,65 mm
Certo
Ângulo de
gancho
