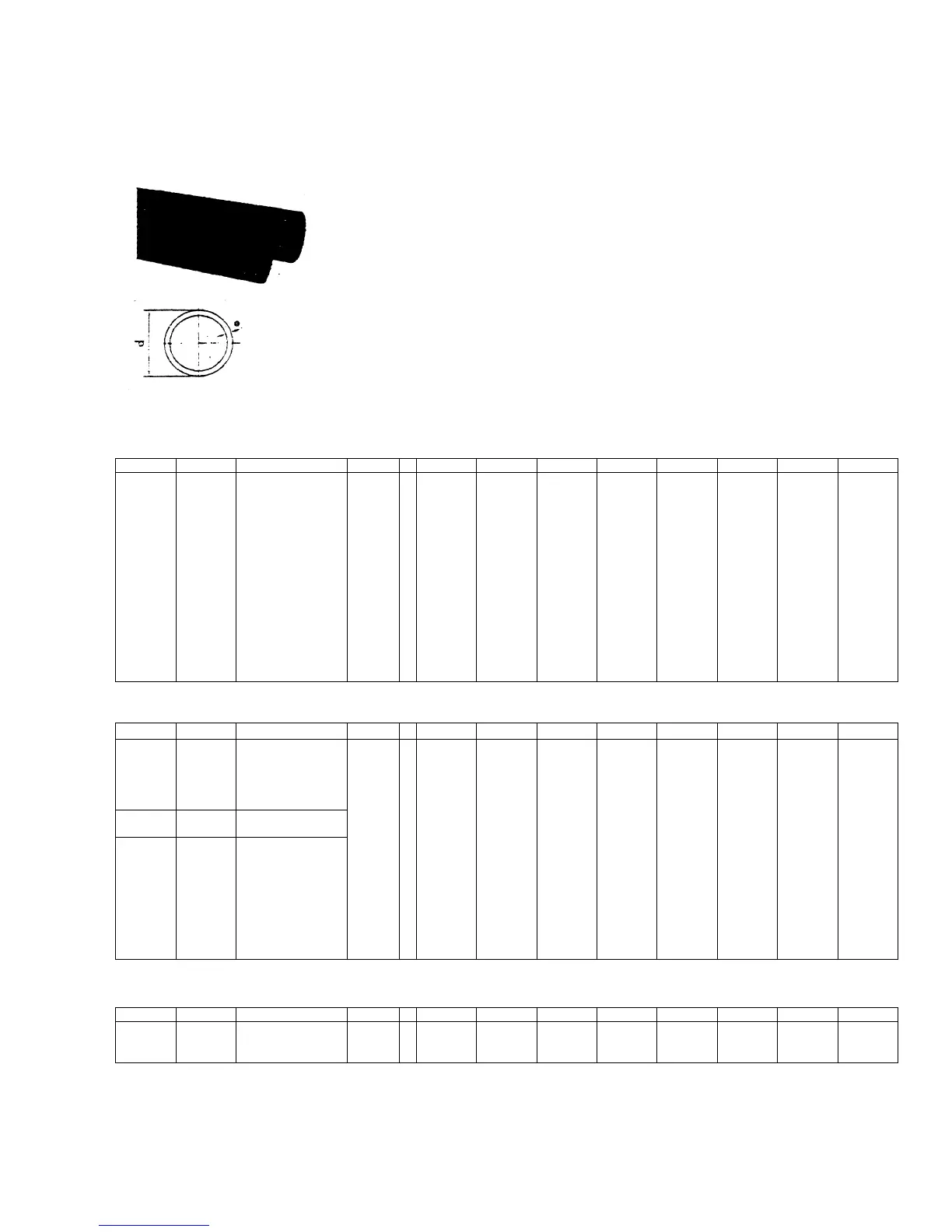

PVC-U Pipes
Material: PVC-U, Polyvinyl Chloride DIN 8061
Color: RAL 7011-dark-grey
Dimension: DIN 8062
Pipe length: 5m, with plain ends
Pipe serie – S 4, nominal pressure PN 10
d PIN Code e Kg/m
25 10 161 017 082 1.5 0.174
32 10 161 017 083 1.8 0.264
40 10 161 017 084 1.9 0.350
50 10 161 017 085 2.4 0.552
63 10 161 017 086 3.0 0.854
75 10 161 017 087 3.6 1.220
90 10 161 017 088 4.3 1.750
110 10 161 017 089 5.3 2.610
125 10 161 017 090 6.0 3.340
140 10 161 017 091 6.7 4.180
160 10 161 017 092 7.7 5.470
180 10 161 017 093 8.6 6.880
225 10 161 017 094 10.8 10.800
Pipe serie – S 6,25, nominal pressure PN16
d PN Code ℮t Kg/m
12 16 161 017 104 1.0 0.055
16 16 161 017 105 1.2 0.090
20 16 161 017 106 1.5 0.137
25 16 161 017 107 1.9 0.212
32 16 161 017 108 2.4 0.342
40 16 161 017 109 3.0 0.525
50 16 161 017 110 3.7 0.809
63 16 161 017 111 4.7 1.290
75 16 161 017 112 5.6 1.820
90 16 161 017 113 6.7 2.610
110 16 161 017 114 8.2 3.900
125 16 161 017 115 9.3 5.010
140 16 161 017 116 10.4 6.270
160 16 161 017 117 11.9 8.170
Pipe serie – S 4, nominal pressure PN 25
d PN Code ℮t Kg/m
6 25 161 017 126 1.0 0.025
8 25 161 017 127 1.0 0.035
10 25 161 017 128 1.2 0.053
Appendix 3
