MEGABRAS TR8703 - Descripción de Los Mandos

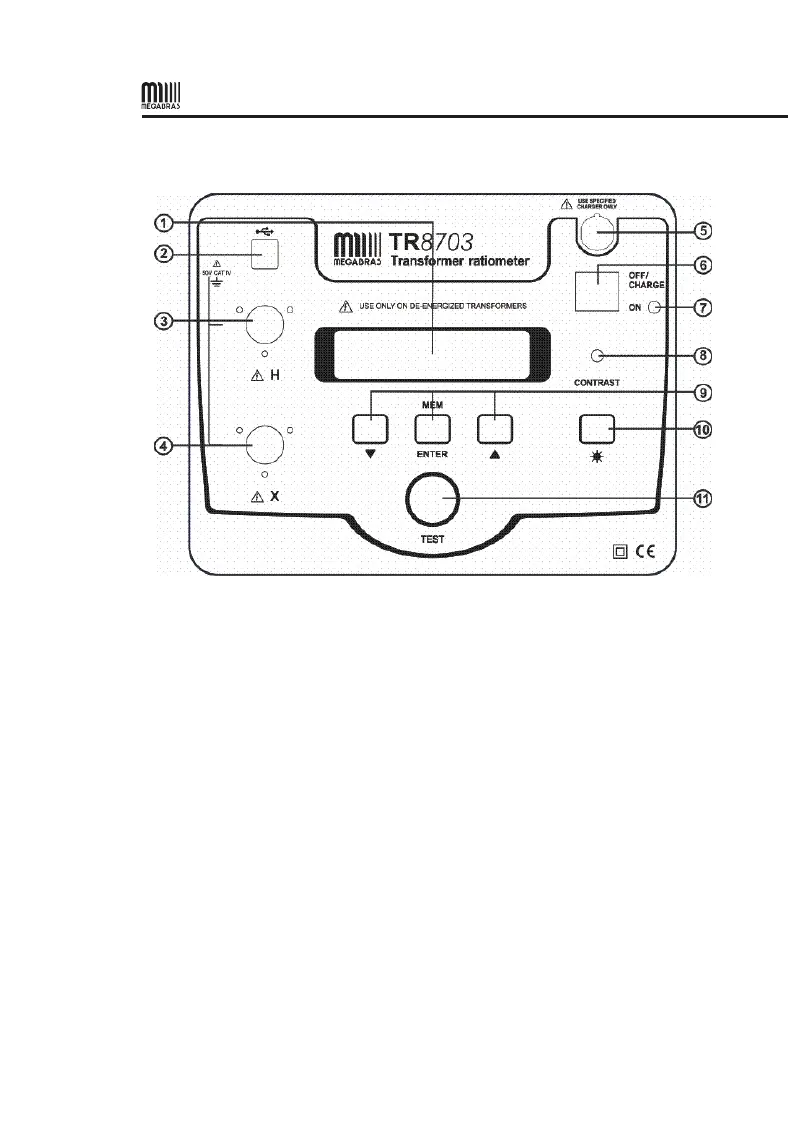

1.2. Descripción de los mandos
1. Pantalla: visualiza los resultados de medida, el estado y las
funciones de mando del instrumento.
2. Conector USB: Permite conectar el instrumento a un ordenador para
configurarlo y comprobar su estado, descargar los resultados
registrados con el software y de iniciar una prueba.
3. Conector del cable “H” superior (primario): Conexión del bobinado
primario del transformador.
4. Conector del cable “X” inferior (secundario): Conexión del
bobinado secundario del transformador.
5. Conector de entrada de carga de baterías: Permite al cargador
inteligente cargar las baterías.
6. Interruptor: enciende (ON) o apaga (OFF) el instrumento (si el
cargador no está conectado). Si el cargador está conectado, las
baterías se cargan en la posición OFF/CARGA.
