4.2. Ejecución de una prueba
4.2.1. Prueba VT/PT
Este párrafo ilustra un ejemplo de ejecución de una prueba utilizando la
siguiente configuración (véase el § 4.3 para saber cómo configurar el
instrumento):
 Configurar día y hora: 4 de julio de 2010. 18:00
 Valores de la placa de identificación:
Tensión primaria: 19.920; tensión secundaria: 7200
 Seleccionar el tipo de prueba: TV/TP
 Seleccione el modo de prueba: CONT/Ratio
 Modo memoria: Manual
 Seleccione el filtro: Normal
 Seleccione el idioma: español

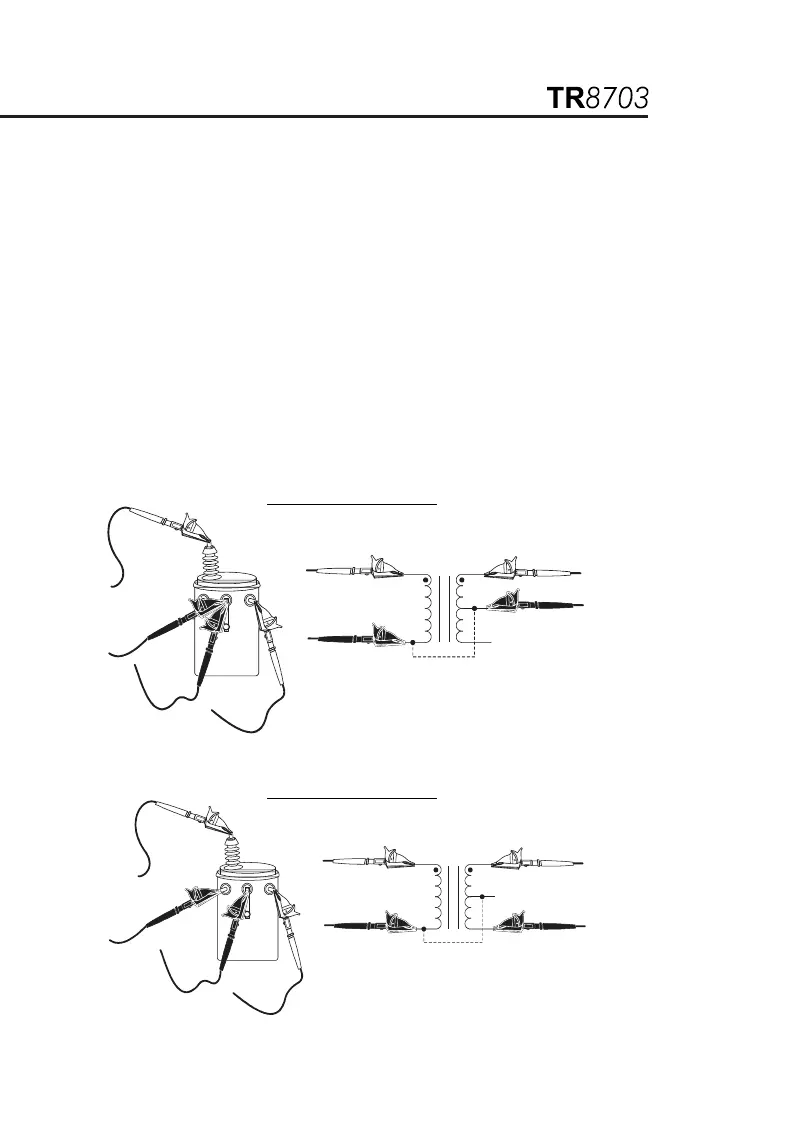

- Conexión típica
RELACIÓN 2.767 : 1
BOBINADO PRIMARIO BOBINADO SECUNDARIO
19920:7200CT
X ROJO
X NEGRO
H NEGRO
H ROJO
H ROJO
H NEGRO
X NEGRO
X ROJO
- Otra conexión posible
RELACIÓN 1.383 : 1
19920:7200CT
H NEGRO
X NEGRO
X NEGRO
H NEGRO
X ROJO
X ROJO
H ROJO
H ROJO
BOBINADO PRIMARIO BOBINADO SECUNDARIO
