DEUTSCH
13
AGefahr!
– Werkzeug zum Festschrauben
des Sägeblattes nicht verlän-
gern.
– Spannschraube nicht durch
Schläge auf das Werkzeug fest-
ziehen.

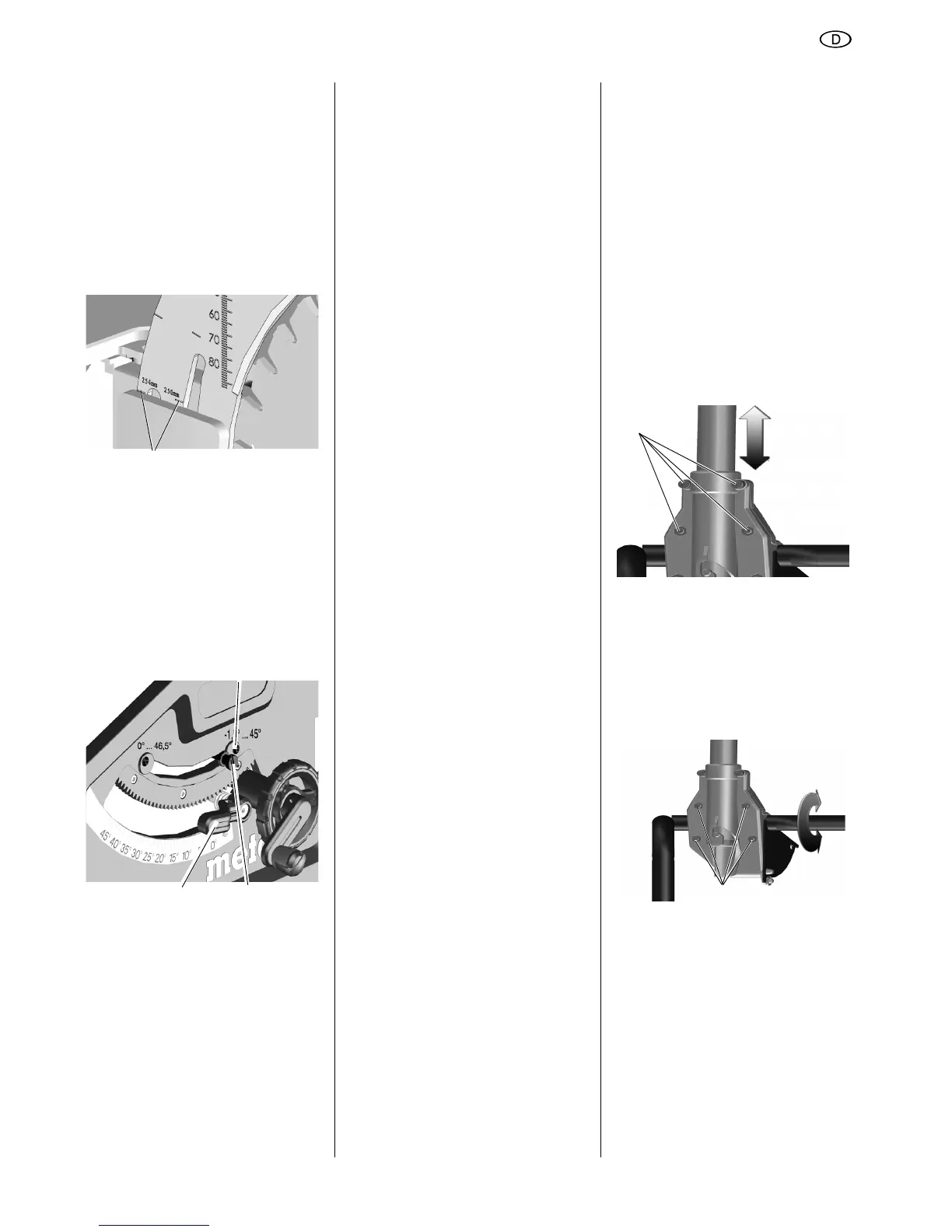

13. Spaltkeil entsprechend zur Säge-
blattgröße (69) einstellen.
(Spaltkeileinstellung siehe 5.1)
14. Tischeinlage befestigen.
15. Spanhaube befestigen.
8.2 Anschlagbegrenzung ein-
stellen
1. Anschlagbegrenzungshebel (71) für
den Winkelbebereich auf 0° / 45°
einstellen.
2. Eingestellten Neigungswinkel durch
Festsetzen des Klemmhebel (70)
arretieren.
3. Neigungswinkel prüfen:
– 0° = rechtwinklig zum Sägetisch
– 45° mit separatem Winkelmaß.
Werden diese Werte nicht genau er-
reicht:
4. Kreuzschlitzschraube (72) an der je-
weiligen Exzenterscheibe lösen und
die Exzenterscheibe verstellen, bis
der Neigungswinkel zum Sägetisch
in den Endpositionen genau 0°
(= rechtwinklig), beziehungsweise
45° beträgt.
5. Kreuzschlitzschraube an der Exzen-
terscheibe wieder festziehen.
6. Nach dem Verstellen der Anschlag-
begrenzung, Winkelskala an der
Vorderseite ggf. nachjustieren.
3Hinweis:
Um die Neigungsbegrenzung von -1,5°
bis 46,5° einzustellen, muss der An-
schlagsbegrenzungshebel herausgezo-
gen werden.
8.3 Maschine aufbewahren
AGefahr!
Bewahren Sie das Gerät außerhalb
der Reichweite von Kindern auf. Be-
wahren Sie das Gerät so auf, dass
es nicht von Unbefugten in Gang ge-
setzt werden kann und sich niemand
am stehenden Gerät verletzen kann.
AAchtung!
Gerät nicht ungeschützt im Freien
oder in feuchter Umgebung aufbe-
wahren.
8.4 Wartung
Säge reinigen
Sägespäne und Staub mit Staub-
sauger oder Bürste entfernen:
– Führungselemente für das Ver-
stellen des Sägeblattes;
– Lüftungsschlitze des Motors;
– Sägeblatt-Schutzkasten.
– Höhenverstellung
– Schwenkführung
Vor jedem Einschalten
Sichtprüfung, ob
– Abstand Sägeblatt – Spaltkeil 3 bis
5mm.
– Spaltkeil mit dem Sägeblatt fluchtet.
Sichtprüfung, ob Netzkabel und Netz-
stecker unbeschädigt; defekte Teile ggf.
durch Elektrofachkraft ersetzen lassen.
1x im Monat (bei täglichem
Ge b r a u c h )
Sägespäne mit Staubsauger oder Pin-
sel entfernen; Führungselemente leicht
ölen:
– Gewindestange und Führungsstan-
gen für Höhenverstellung;
– Schwenksegmente.
Alle 150 Betriebsstunden
Alle Schraubverbindungen prüfen, ggf.
festziehen.
Bei Bedarf:
Führungsbuchsen Tischbeine einstel-
len.
Innensechskantschrauben (73) im
Uhrzeigersinn drehen = Führung
schwergängig.
Innensechskantschrauben (73) ge-
gen Uhrzeigersinn drehen = Füh-
rung leichtgängig.
Führungsbuchsen der vorderen Bein-
halterung einstellen:
Innensechskantschrauben (74) im
Uhrzeigersinn drehen = Führung
schwergängig.
Innensechskantschrauben (74) ge-
gen Uhrzeigersinn drehen = Füh-
rung leichtgängig.
Führungsbuchsen der hinteren Beinhal-
terung einstellen:
Innensechskantschrauben (75) im
Uhrzeigersinn drehen = Führung
schwergängig.
Innensechskantschrauben (75) ge-
gen Uhrzeigersinn drehen = Füh-
rung leichtgängig.
