РУССКИЙ

146

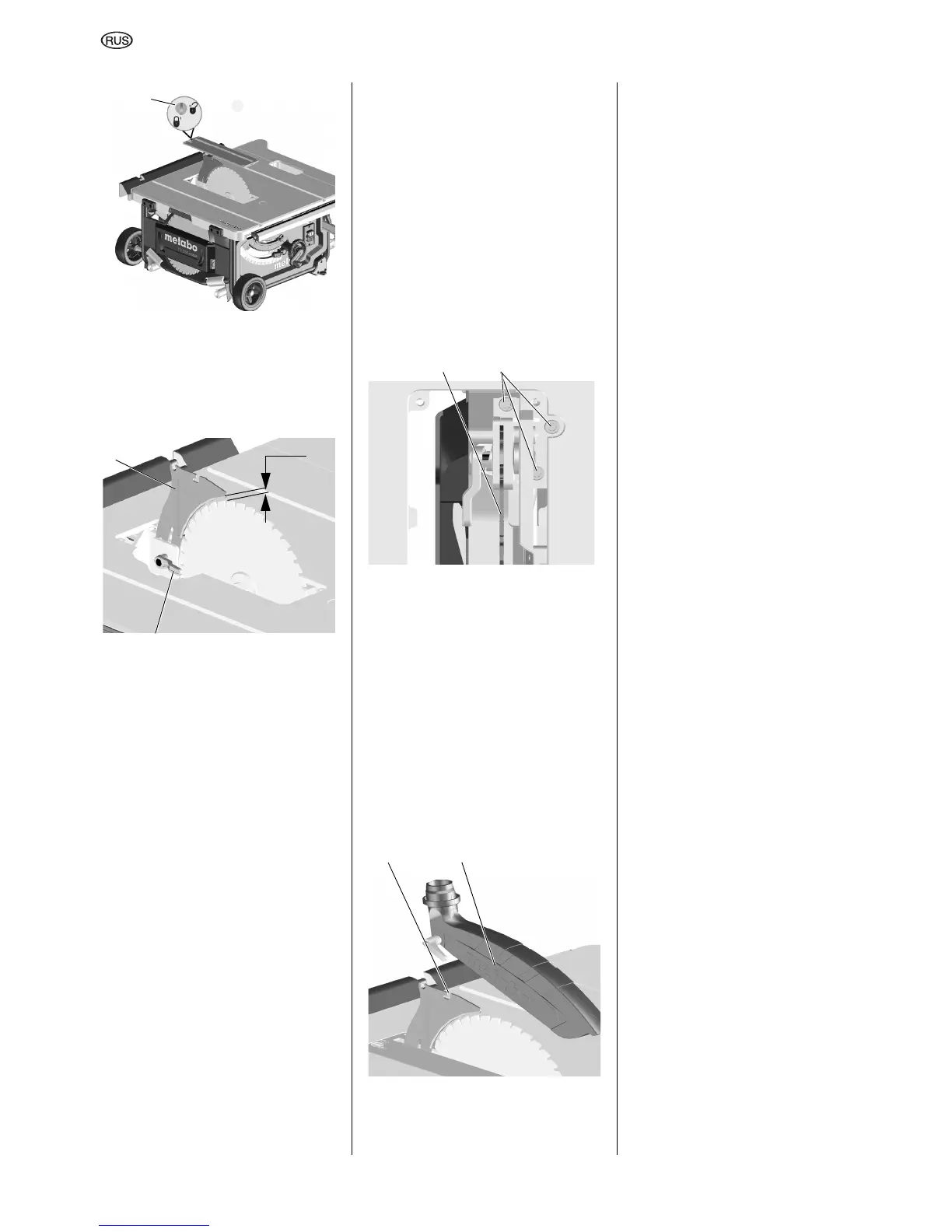

3. Разблокируйте стопорный рычаг

(41) (поверните против часовой

стрелки!).

4. Вытяните расклинивающий нож

(42) из нижнего положения для

транспортировки до упора вверх.

5. Проверка правильного положе-

ния расклинивающего ножа:

– Расстояние от наружной кром-

ки пильного диска до раскли-

нивающего ножа должно со-

ставлять от 3 до 5 мм.

– Расклинивающий нож должен

быть установлен

соосно с

пильным диском.

AОпасность!

Расклинивающий нож относится к

защитным приспособлениям и в

целях безопасной эксплуатации

инструмента должен быть уста-

новлен правильно.

При необходимости регулировки

положения расклинивающего ножа:

1. Разблокируйте стопорный рычаг

(41) (поверните против часовой

стрелки!).

2. Регулировка расклинивающего

ножа (42) по вертикали:

расстояние от наружной кромки

пильного диска до расклиниваю-

щего ножа должно составлять

от

3 до 5 мм.

3. Заблокируйте стопорный рычаг

(41) (поверните по часовой

стрелке!).

Боковая регулировка:

расклинивающий нож (43) и пильный

диск должны быть установлены соо-

сно друг другу.

4. Выверните три винта с внутрен-

ним шестигранником (44).

5. Выровняйте расклинивающий

нож (43) по одной оси с пильным

диском.

6. Затяните три винта с внутренним

шестигранником (44).

7. Закрепите вставку стола и зафик-

сируйте ее винтом (40).

Установка защитного кожуха

1. Поднимите пильный диск до упо-

ра вверх с помощью кривошипной

рукоятки.

2. Смонтируйте кожух (46) на пере-

днем креплении у расклиниваю-

щего ножа (45).

3. Затяните кожух с помощью за-

жимного рычага

5.2 Подключение к сети э/

питания

Опасность! Электрическое

напряжение

 Используйте инструмент толь-

ко в сухих помещениях.

 Подключайте инструмент толь-

ко к тому источнику питания,

который отвечает следующим

требованиям (см. также «Тех-

нические характеристики»):

– розетки надлежащим обра-

зом установлены, заземле-

ны и проверены;

– напряжение и частота сети

электропитания соответст-

вуют параметрам, указан-

ным на заводской табличке

инструмента;

– защита инструмента осу-

ществляется с помощью ав-

томата защиты

от тока утеч-

ки макс. на 30 мА.

3Указание:

в случае вопросов относительно

того, отвечает ли ваша бытовая

электросеть данным условиям,

обращайтесь в соответствующую

организацию энергосбыта или к

специалисту-электрику.

 Прокладывайте сетевой ка-

бель таким образом, чтобы он

не мешал при работе и не был

поврежден в ходе эксплуата-

ции инструмента.

 Предохраняйте кабель от на-

грева, воздействия агрессив-

ных жидкостей и контакта с

острыми кромками.

 В качестве удлинительного ка-

беля используйте только ка-

бель с резиновой изоляцией с

достаточным сечением (см.

«Технические характеристи-

ки»).

 При работах вне помещений

используйте только разрешен-

ные к эксплуатации удлини-

тельные кабели с соответству-

ющей маркировкой.

 При отсоединении сетевой

вилки от розетки электросети

не тяните за кабель.

 Не допускайте непреднамерен-

ного пуска: перед тем как вста-

вить вилку в розетку убеди-

тесь, что выключатель

инструмента выключен.

Макс.

45 46

Input power	2000 W
Cable length	3.1 m
Output power	1270 W
Idle speed	4200 RPM
Cutting speed	56 m/s
Uncertainty K	3 dB
Blade diameter	254 mm
Sound power level	112 dB
Sound pressure level	99 dB
Cutting height @ 45°	54 mm
Cutting height @ 90°	87 mm
Cutting width @ parallel guide/rip fence (max)	630 mm
Saw blade included	Yes
Placement supported	Tabletop
Material width @ miter fence (max)	200 mm

Depth	740 mm
Width	750 mm
Height	355 mm
Weight	33400 g
