РУССКИЙ
151
заменяйте поврежденные вставки
стола!

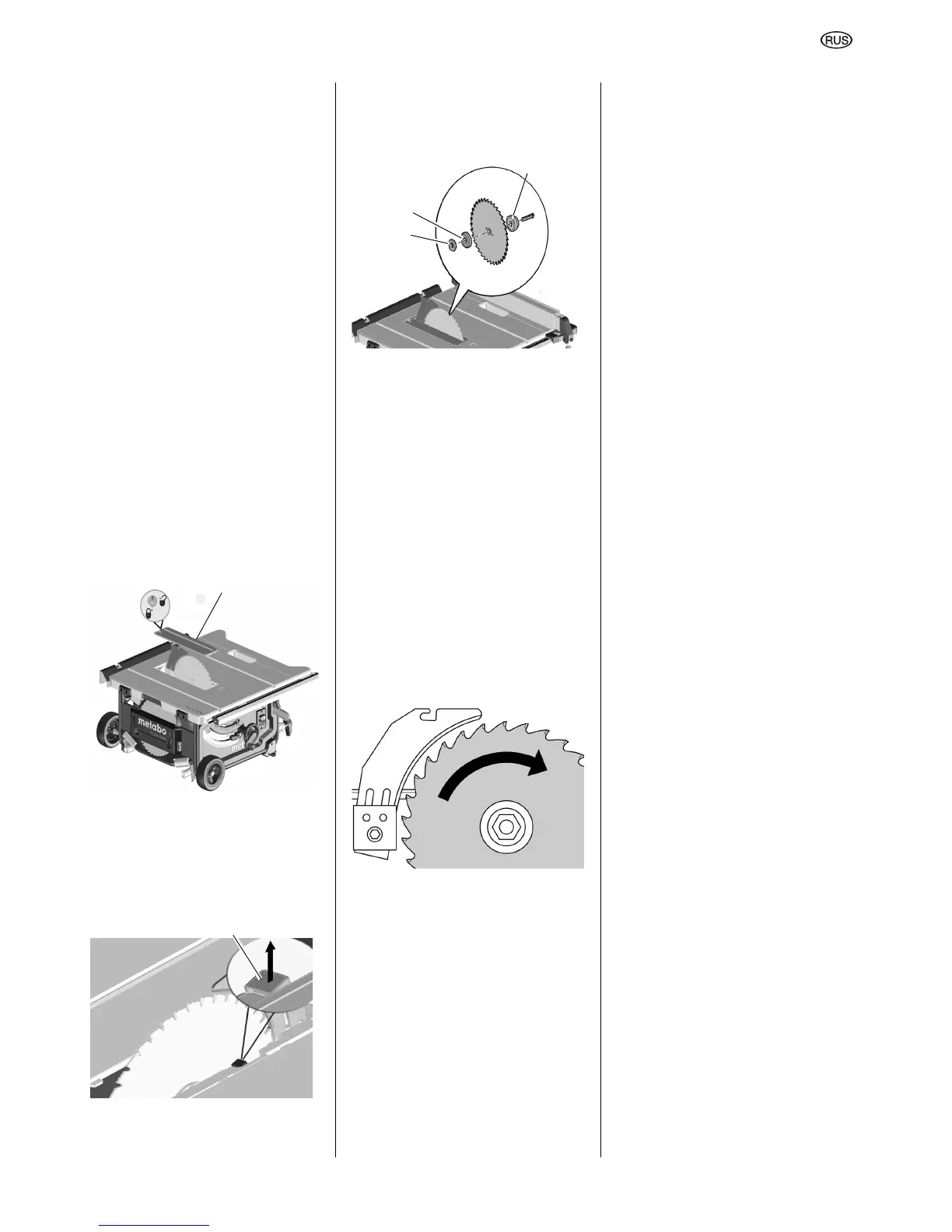

8.1 Замена пильного диска
AОпасность!
В течение короткого времени по-
сле завершения работы пильный
диск может оставаться сильно на-
гретым — опасность ожога! Дай-
те охладиться нагретому пильно-
му диску. Не очищайте пильный
диск горючими жидкостями.
Опасность травмирования (поре-
зов) существует и при неподвиж-
ном пильном диске. При замене
пильного диска носите защитные
перчатки.
При сборке
обязательно учиты-
вайте направление вращения
пильного диска!
1. Поднимите пильный диск до упо-
ра вверх с помощью кривошипной
рукоятки.
2. Снимите защитный кожух.
3. Разблокируйте и извлеките
вставку стола (64).
4. Поворачивайте зажимную гайку
(68) с помощью гаечного ключа и
одновременно тяните рычаг фик-
сации пильного диска (65) вверх
до тех пор, пока
он не зафикси-
руется.
5. Зажмите рычаг и отверните за-
жимную гайку в направлении по
часовой стрелке.
6. Снимите зажимную гайку (68),
наружный фланец для крепления
пильного диска (67) и пильный
диск с вала для пильного диска.
7. Очистите зажимные поверхности
(66) и (67) фланца для крепления
пильного диска и очистите пиль
-
ный диск.
AОпасность!
Не используйте средства очистки
(например, для удаления остатков
смолы), которые могут повредить
легкосплавные металлические де-
тали; в противном случае возмож-
но ухудшение эксплуатационной
надежности пилы.
8. Насадите внутренний фланец (66)
для крепления пильного диска на
вал двигателя.
9. Установите новый пильный диск
(соблюдайте направление враще-
ния!).
AОпасность!
Используйте только те пильные
диски, которые соответствуют па-
раметрам, указанным в техниче-
ских характеристиках и в стандар-
те EN 847-1 — в случае
использования неподходящих
или поврежденных пильных ди-
сков под действием центробеж-
ной силы возможно внезапное
разлетание осколков.
Запрещается использовать:
– пильные диски, максимально
допустимая частота вращения
которых ниже номинальной ча-
стоты
вращения вала пильно-
го диска на холостом ходу (см.
«Технические характеристи-
ки»);
– пильные диски из высоколеги-
рованной быстрорежущей ста-
ли (HS/HSS);
– пильные диски, ширина пропи-
ла которых меньше или толщи-
на полотна диска которых
больше толщины расклинива-
ющего ножа;
– пильные диски с видимыми по-
вреждениями;
– отрезные круги.
AОпасность!
– Монтируйте пильный диск
только с использованием ори-
гинальных деталей.
– Не используйте ослабленные
переходные кольца; в против-
ном случае пильный диск мо-
жет сорваться.
– Пильные диски должны быть
смонтированы таким образом,
чтобы они работали без дисба-
ланса и биения и не могли со-
рваться с места крепления в
ходе
работы.
10. Насадите внешний фланец (67)
для крепления пильного диска.
11. Наверните зажимную гайку (68)
(левая резьба!). Поворачивайте
зажимную гайку (68) с помощью
гаечного ключа и одновременно
тяните рычаг фиксации (65)
пильного диска вверх до тех
пор, пока он не зафиксируется.
12. Зафиксируйте рычаг и затяните
зажимную гайку против часовой
стрелки от руки.
AОпасность!
– Не удлиняйте инструмент, ис-
пользуемый для затягивания
пильного диска.
– Не затягивайте стяжной винт,
ударяя по инструменту.
13. Отрегулируйте расклинивающий
нож в соответствии с размером
пильного диска (69)
(описание регулировки расклини-
вающего ножа см. п. 5.1).
64
65
66
67
68

Metabo TS 254 Specifications

General

Input power	2000 W
Cable length	3.1 m
Output power	1270 W
Idle speed	4200 RPM
Cutting speed	56 m/s
Uncertainty K	3 dB
Blade diameter	254 mm
Sound power level	112 dB
Sound pressure level	99 dB
Cutting height @ 45°	54 mm
Cutting height @ 90°	87 mm
Cutting width @ parallel guide/rip fence (max)	630 mm
Saw blade included	Yes
Placement supported	Tabletop
Material width @ miter fence (max)	200 mm

Weight and Dimensions

Depth	740 mm
Width	750 mm
Height	355 mm
Weight	33400 g
