Metabo TS 254 User Manual

FRANÇAIS
32

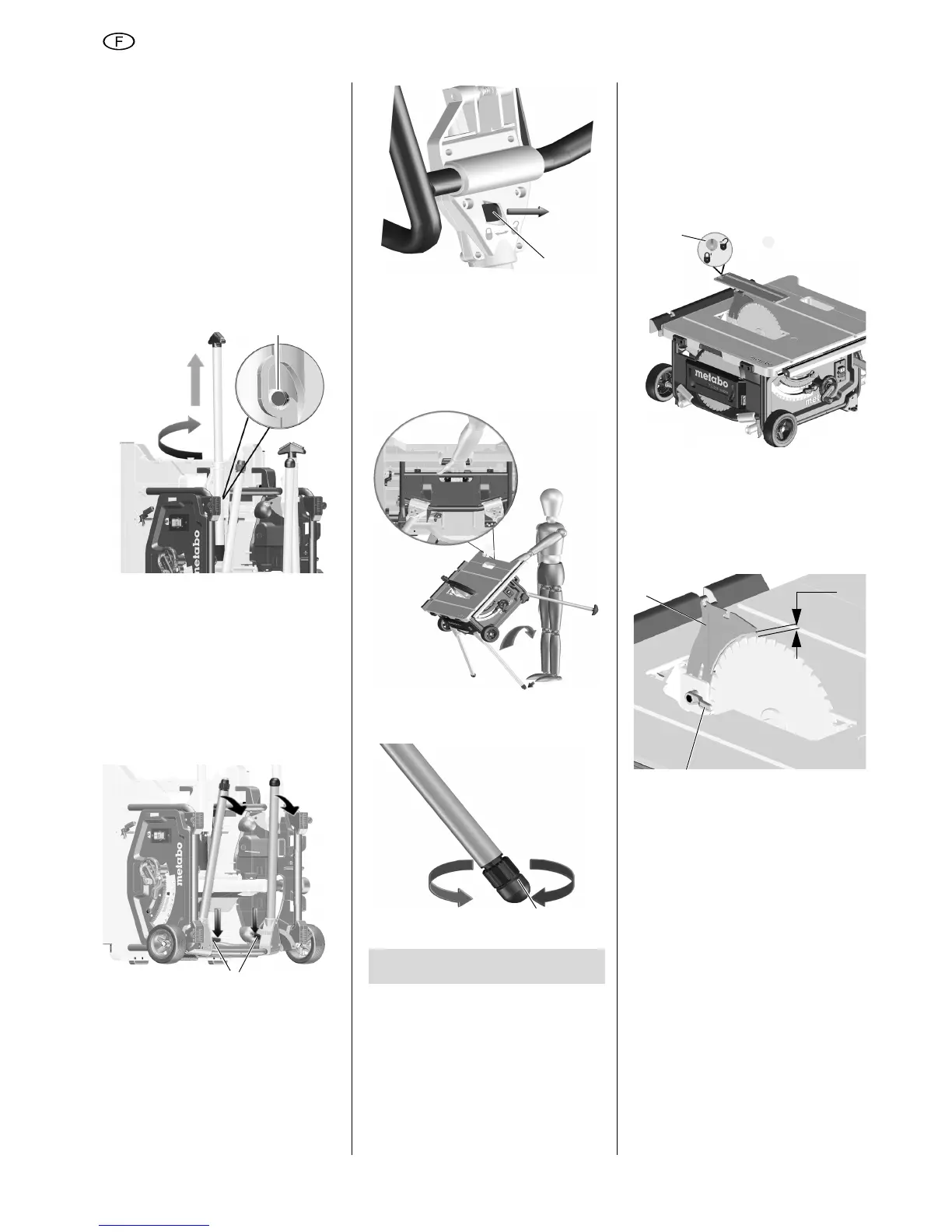

Installation avec support de
machine :
1. Soulever l'appareil hors de l'embal-
lage à l'aide d'une deuxième per-
sonne.
2. Poser l'appareil sur le sol.
3. Soulever l'appareil au niveau des
poignées et le redresser verticale-
ment sur le flanc
4. Retirer les poignées (36), les tour-
ner et les enclencher.
5. Déplier les deux pieds de table infé-
rieurs. Pour ce faire, presser le levier
pivotant rouge (37) vers le bas (ceci
est possible avec le pied ou avec la
main) et pivoter les pieds de la table
vers le bas.
6. Basculer l'appareil légèrement vers
l'arrière et presser les deux pieds de
table vers le bas. Les leviers pivo-
tants rouges (37) doivent s'engager.
7. Déplier les deux pieds de table su-
périeurs. Pour ce faire, pousser les
leviers pivotants rouges (38) vers la
droite et pivoter les pieds de table
vers le bas.
Les leviers pivotants rouges doivent
s'engager.
.
8. Saisir avec les mains la scie au
centre, au niveau du châssis de
cadre supérieur. Tirer la scie vers le
haut et la déposer (retenir le pied ré-
glable avec le pied, afin d'empêcher
un glissement de la scie lors de l'ins-
tallation).
9. Compenser les irrégularités du sol
avec le pied réglable (39).
5.1 Montage
Guide-lame
3Remarque :
Le guide-lame est déjà réglé correcte-
ment à la livraison. Un alignement lors
de la mise en service est uniquement
nécessaire si le guide-lame s'est déré-
glé durant le transport.
1. Remonter la lame de scie jusqu’en
haut en tournant la manivelle.
2. Tourner la vis (40) dans le sens in-
verse des aiguilles d'une montre,
soulever l'insert de table et le retirer.
3. Desserrer le levier de blocage (41)
(tourner dans le sens inverse des
aiguilles d'une montre !).
4. Tirer le guide-lame (42) de la posi-
tion de transport inférieure vers le
haut jusqu'en butée.
5. Contrôler l'alignement du guide-
lame :
– La distance entre le bord exté-
rieur de la lame de scie et le
guide-lame doit être de
3à5mm.
– Le guide-lame doit être aligné par
rapport à la lame de scie.
ADanger !
Le guide-lame fait partie des dispo-
sitifs de sécurité et doit être monté
correctement pour garantir un fonc-
tionnement sans danger.
Uniquement si un nouvel alignement du
guide-lame est nécessaire :
36
37
5. Mise en service
38
39
40
41
42
max. 5

Metabo TS 254 Specifications

General

Input power	2000 W
Cable length	3.1 m
Output power	1270 W
Idle speed	4200 RPM
Cutting speed	56 m/s
Uncertainty K	3 dB
Blade diameter	254 mm
Sound power level	112 dB
Sound pressure level	99 dB
Cutting height @ 45°	54 mm
Cutting height @ 90°	87 mm
Cutting width @ parallel guide/rip fence (max)	630 mm
Saw blade included	Yes
Placement supported	Tabletop
Material width @ miter fence (max)	200 mm

Weight and Dimensions

Depth	740 mm
Width	750 mm
Height	355 mm
Weight	33400 g
