FRANÇAIS
38
tiques techniques et la norme NE
847-1 – en cas d'utilisation de lames
de scie inappropriées ou endomma-
gées, la force centrifuge peut brus-
quement projeter les pièces.
Il est interdit d’employer :
– des lames de scie dont la vitesse
maximale admissible est infé-
rieure à la vitesse nominale à
vide de l'arbre porte-lame (voir
"Caractéristiques techniques") ;
– des lames de scie en acier rapide
(HS ou HSS) ;
– des lames de scie dont la largeur
de coupe est plus petite ou dont
l'épaisseur de lame est plus
grande que l'épaisseur du guide-
lame.
– des lames présentant des dom-
mages visibles ;
– des meules à tronçonner.
ADanger !
– Utiliser uniquement des pièces
d'origine pour monter la lame de
scie.
– Ne pas utiliser de bagues de ré-
duction libres ; la lame de scie
pourrait se défaire.
– La lame doit être montée de ma-
nière à tourner sans déséquilibre
ni à-coups et sans se défaire lors
du fonctionnement.
10. Engager la bride extérieure de la
lame de scie (67).
11. Visser l'écrou de serrage (68) (file-
tage à gauche !). Tourner l'écrou de
serrage (68) à l'aide de la clé à
fourche et tirer simultanément le le-
vier du dispositif de blocage de la
lame de scie (65) vers le haut , jus-
qu'à ce qu'il s'enclenche.
12. Retenir le levier et serrer à la main
l'écrou de serrage dans le sens in-
verse des aiguilles d'une montre.
ADanger !
– Ne pas rallonger l’outil servant à
serrer la lame.
– Ne pas frapper sur l'outil pour
serrer la vis de fixation.
13. Régler le guide-lame par rapport à la
taille de la lame de scie (69)
(réglage du guide-lame, voir 5.1)
14. Fixer l'insert de table.
15. Fixer le capot de protection.

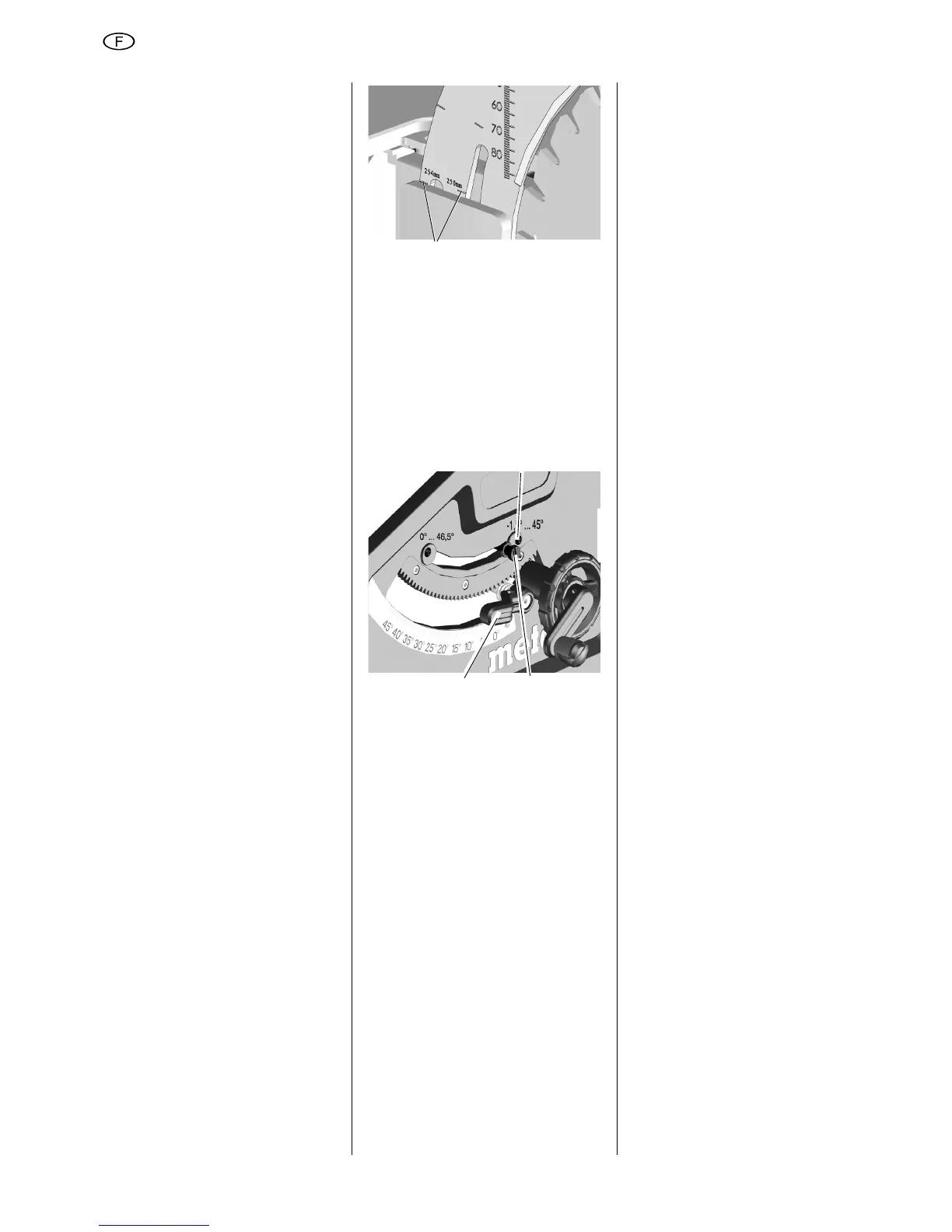

8.2 Réglage de la butée de
limitation
1. Régler le levier de limitation de bu-
tée (71) relatif à la plage angulaire
sur 0° / 45°.
2. Bloquer l'angle d'inclinaison réglé en
serrant le levier de blocage (70).
3. Contrôler l’angle d’inclinaison :
– 0° = perpendiculaire à la table de
sciage
– 45° avec cote angulaire.
Si ces valeurs ne sont pas respec-
tées précisément :
4. Desserrer la vis à tête cruciforme
(72) sur le disque d'excentrique cor-
respondant et décaler le disque
d'excentrique, jusqu'à ce que l'angle
d'inclinaison par rapport à la table
de sciage soit exactement de 0°
(= perpendiculaire), respectivement
45°, dans les positions finales.
5. Resserrer la vis à tête cruciforme sur
le disque d'excentrique.
6. Après le réglage de la limitation de
butée, réajuster le cas échéant
l'échelle d'angle sur la face avant.
3Remarque :
Pour régler la limitation d'inclinaison de -
1,5° à 46,5°, le levier de limitation de
butée doit être retiré.
8.3 Stockage de la machine
ADanger !
Conservez l'appareil hors de portée
des enfants. Conservez l'appareil de
manière à ce qu'il ne puisse pas être
mis en marche par des personnes
non autorisées et que personne ne
puisse se blesser au niveau de l'ap-
pareil en position debout.
AAttention !
Ne pas entreposer l'appareil en plein
air sans protection ni dans un en-
droit humide.
8.4 Maintenance
Nettoyage de la scie
Eliminer les sciures et les pous-
sières à l'aide d'un aspirateur ou
d'une brosse :
– éléments de guidage pour le ré-
glage de la lame de scie ;
– fentes d'aération du moteur ;
– carter de protection de la lame de
scie ;
– dispositif de réglage de la
hauteur ;
–guide pivotant.
Avant chaque mise en marche
Vérifier visuellement si
– la distance lame de scie – guide-
lame est de 3 à 5 mm,
– le guide-lame est aligné par rapport
à la lame de scie.
Contrôler visuellement le bon état du
câble d'alimentation et la fiche secteur ;
le cas échéant, faire remplacer les
pièces défectueuses par un électricien.
1 fois par mois (en cas d'utilisation
journalière)
Eliminer les sciures à l'aide d'un aspira-
teur ou d'un pinceau ; lubrifier légère-
ment les éléments de guidage :
– tige filetée et tiges de guidage pour
le réglage de la hauteur ;
– éléments de pivotement.
