DEUTSCH
7

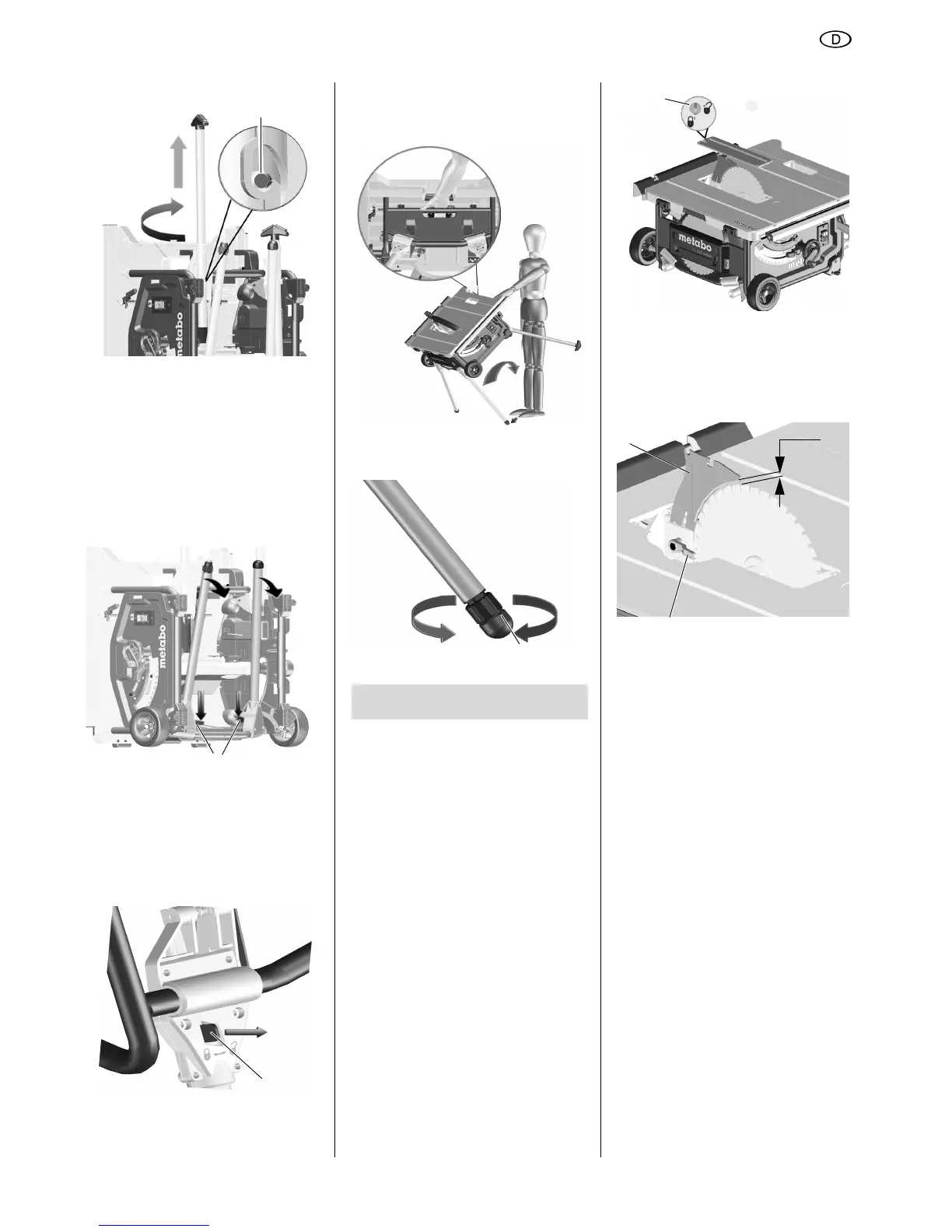

5. Die beiden unteren Tischbeine aus-
klappen. Dazu den roten Schwenk-
hebel (37) nach unten drücken (dies
ist mit Fuß oder Hand möglich) und
die Tischbeine nach unten schwen-
ken.
6. Gerät etwas nach hinten kippen und
beide Tischbeine nach unten drü-
cken. Die roten Schwenkhebel (37)
müssen einrasten.
7. Die beiden oberen Tischbeine aus-
klappen. Dazu die roten Schwenk-
hebel (38) nach rechts schieben
und Tischbeine nach unten schwen-
ken.
Die roten Schwenkhebel müssen
einrasten.
.
8. Die Säge am oberen Rahmengestell
mittig umgreifen. Säge hochziehen
und abstellen. (Stellfuß mit Fuß ge-
genhalten, um ein Verrutschen der
Säge beim Aufstellen zu verhin-
dern).
9. Bodenunebenheiten mit dem Stell-
fuß (39) ausgleichen.
5.1 Montage
Spaltkeil
3Hinweis:
Der Spaltkeil ist bei der Auslieferung be-
reits korrekt eingestellt. Eine Ausrich-
tung bei der Inbetriebnahme ist nur not-
wendig, wenn der Spaltkeil sich beim
Transport verstellt hat.
1. Sägeblatt ganz nach oben kurbeln.
2. Schraube (40) gegen den Uhrzei-
gersinn drehen, Tischeinlage anhe-
ben und herausnehmen.
3. Feststellhebel (41) lösen (gegen
den Uhrzeigersinn drehen!).
4. Spaltkeil (42) aus der unteren
Transportstellung bis zum Anschlag
nach oben ziehen.
5. Ausrichtung Spaltkeil überprüfen:
– Der Abstand zwischen dem äu-
ßeren Rand des Sägeblatts und
dem Spaltkeil muss 3bis5mm
betragen.
– Der Spaltkeil muss mit dem Sä-
geblatt fluchten.
AGefahr!
Der Spaltkeil gehört zu den Sicher-
heitseinrichtungen und muss für ei-
nen gefahrlosen Betrieb korrekt
montiert sein.
Nur wenn eine Neuausrichtung des
Spaltkeils notwendig ist:
1. Feststellhebel (41) lösen (gegen
den Uhrzeigersinn drehen!).
2. Spaltkeil (42) vertikal ausrichten:
Der Abstand zwischen dem äußeren
Rand des Sägeblatts und dem
Spaltkeil muss 3 bis 5 mm betragen.
3. Feststellhebel (41) festziehen (im
Uhrzeigersinn drehen!).
Seitliche Ausrichtung einstellen:
Spaltkeil (43) und Sägeblatt müssen ex-
akt fluchten.
36
37
38
5. Inbetriebnahme
39
40
41
42
max. 5

Metabo TS 254 Specifications

General

Input power	2000 W
Cable length	3.1 m
Output power	1270 W
Idle speed	4200 RPM
Cutting speed	56 m/s
Uncertainty K	3 dB
Blade diameter	254 mm
Sound power level	112 dB
Sound pressure level	99 dB
Cutting height @ 45°	54 mm
Cutting height @ 90°	87 mm
Cutting width @ parallel guide/rip fence (max)	630 mm
Saw blade included	Yes
Placement supported	Tabletop
Material width @ miter fence (max)	200 mm

Weight and Dimensions

Depth	740 mm
Width	750 mm
Height	355 mm
Weight	33400 g
