SVENSKA
84

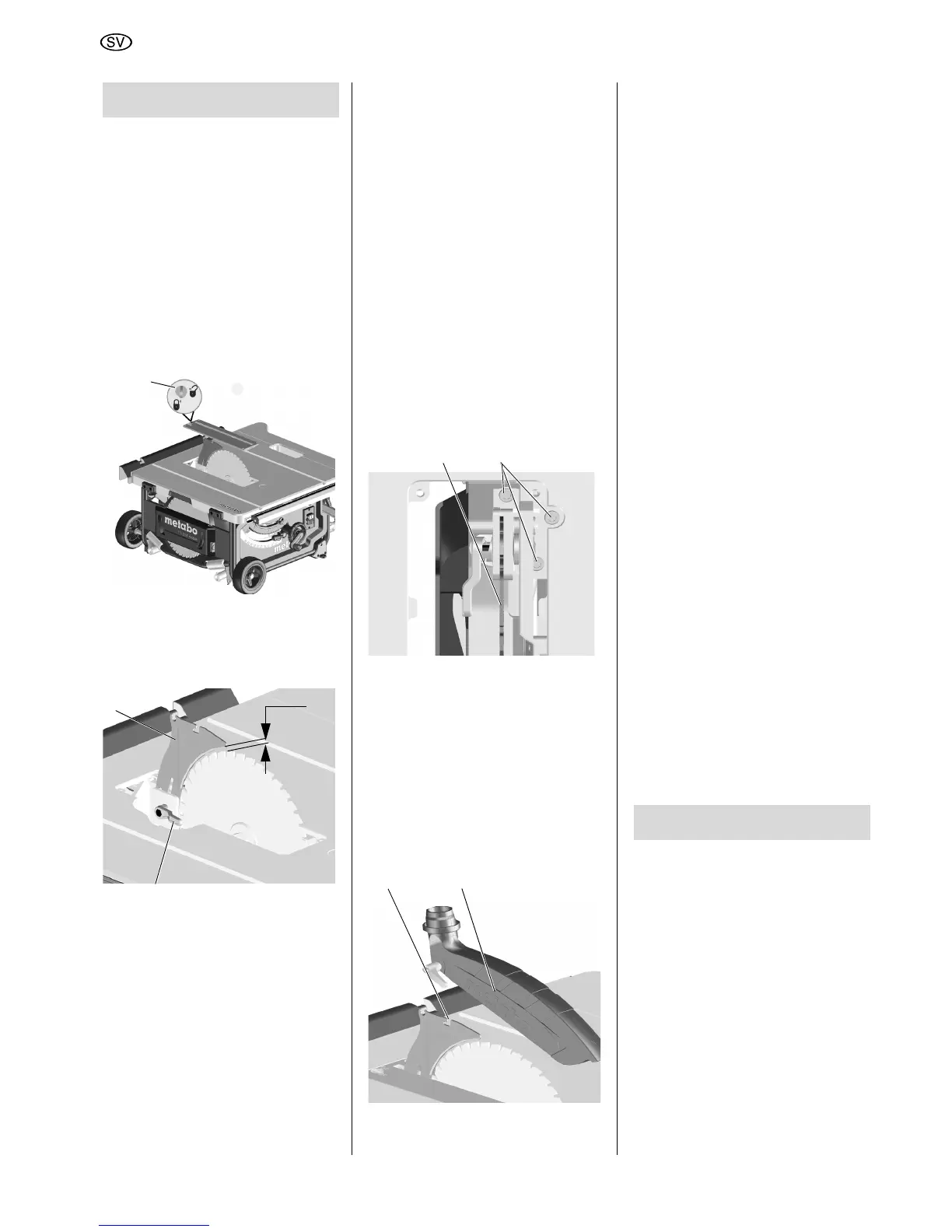

5.1 Montering
Klyvkil
3Obs!
Klyvkilen är redan rätt inställd vid leve-
ransen. Den behöver bara justeras före
driftstarten om den ändrat läge under
transporten.
1. Veva upp sågklingan till det översta
läget.
2. Vrid skruven (40) moturs, lyft och ta
ur bordsinsatsen.
3. Lossa låsspaken (41) (vrid mot-
urs!).
4. Dra upp klyvkilen (42) från det undre
transportläget till anslaget.
5. Kontrollera att klyvkilen sitter rätt:
– Avståndet mellan klingegg och
klyvkil ska vara 3 till 5 mm.
– Klyvkilen måste ligga i linje med
klingan.
AFara!
Klyvkilen hör till säkerhetsanord-
ningarna och kräver rätt montering
för att sågen ska gå att använda sä-
kert:
Bara om du måste justera klyvkilens lä-
ge:
1. Lossa låsspaken (41) (vrid mot-
urs!).
2. Ställa in klyvkilen (42) vertikalt:
avståndet mellan klingegg och klyv-
kil ska vara 3 till 5 mm.
3. Dra åt låsspaken (41) (vrid med-
urs!).
Ställa in riktningsanordning på sidan:
Klyvkil (43) och klinga måste ligga exakt
i linje med varandra.
4. Lossa 3 insexskruvar (44).
5. Ställ in klyvilen (43) parallellt med
sågklingan.
.
6. Dra åt 3 insexskruvar (44).
7. Fäst bordsinsatsen och lås med
skruven (40).
Montering av spånskyddet
1. Veva upp sågklingan till det översta
läget.
2. Sätt på spånhuven (46) på klyvki-
lens främre fäste (45).
3. Dra åt spånhuven med låsspaken.
5.2 Elanslutning
B
Varning! Elektrisk spänning
Använd endast maskinen i torr
omgivning.
Anslut bara maskinen anslutas
till strömkällor som uppfyller föl-
jande krav (se även Tekniska da-
ta):
– Alla kontakter skavara jorda-
de enligt föreskrift.
– Nätspänning och -frekvens
ska överensstämma med upp-
gifterna på maskinens typ-
skylt.
– Sågen ska vara avsäkrad med
jordfelsbrytare med felström
30 mA.
3Fråga din elleveratör eller
elinstallatör om du är osäker på om
din serviceledning uppfyller kraven.
Lägg nätkabeln på ett sådant sätt
att den inte är i vägen eller kan
skadas under arbetet.
Skydda nätkabeln för värme, frä-
tande vätskor och vassa kanter.
Använd bara gummisladd med
rätt ledningsarea som förläng-
ningssladd (se Teknisk data).
Ute använder du bara förläng-
ningssladdar avsedda och märk-
ta för utomhusbruk.
Dra inte ur stickkontakten genom
att dra i kabeln.
Undvik oavsiktliga starter: se till
så att strömbrytaren är av innan
du sätter i kontakten i uttaget.
AFara för olyckor!
Sågen får endast användas av en
person åt gången. Andra personer
som ska mata fram eller ta bort ar-
betsstycken ska stå på säkert av-
stånd från sågen.
Kontrollera följande innan arbetet
påbörjas:
– Nätkabel och stickpropp
– Strömbrytare för start/stopp
– Klyvkil
– Spånhuv
– Hjälpmedel för matning (påskju-
tare och handtag)
5. Före första användning
