SVENSKA
86
Strömbrytare
AV = tryck på den (52) undre bryta-
ren.
PÅ = tryck på den (53) övre brytaren
i 1 till 2 sekunder.

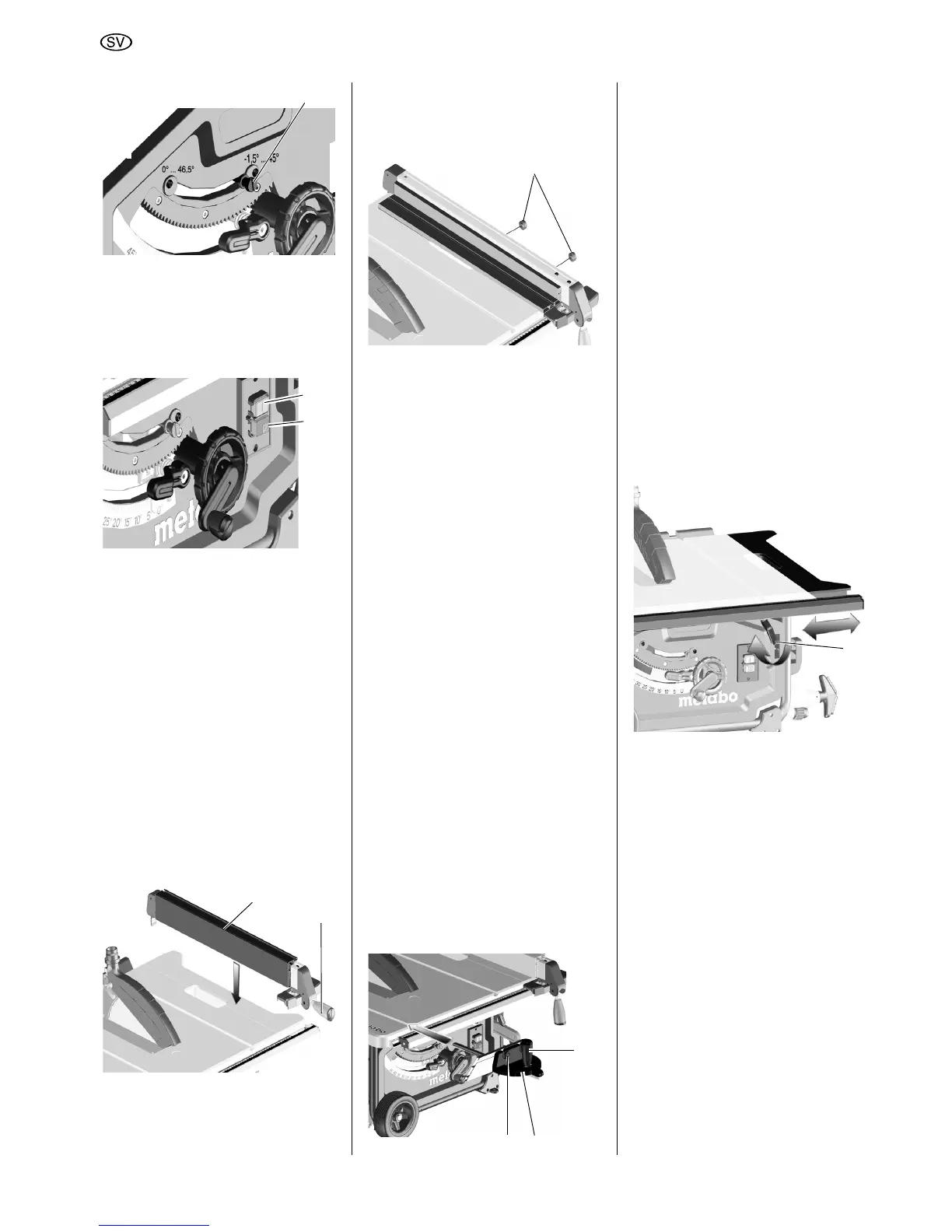

6.4 Ställa in parallellanslaget
Till parallellanslaget används den långa
anslagsprofilen (54). Montering görs på
styrprofilen på sågens framsida.
– Sätt parallellanslaget höger om såg-
klingan.
Markeringen i förstoringsglaset vi-
sar parallellanslagets inställda skal-
avstånd till sågklingan.
– Lossa låsspaken (55) på parallel-
lanslaget och flytta det tills marke-
ringen i förstoringsglaset det av-
stånd du vill ha till sågklingan.
Tryck ned låsspaken (55) , så låser
den.
– Anslagprofilen (54) måste stå paral-
lellt med klingan under sågningen
och vara spärrat (55) med låsarmen.
Tryck ned låsspaken, så låser den.
– Räfflade muttrar (56) för infästning
av anslagsprofil. Lossa de båda räff-
lade muttrarna, så går det att ta av
och flytta anslagsprofilen (56):
Låg stödkant :
– För sågning av platta arbetsstyck-
en;
– när sågklingan lutar.
Hög stödkant :
– för sågning av höga arbetsstyck-
en (max. 87 mm).
6.5 Justera visaren på paral-
lellanslaget
1. Rikta parallellanslaget mot klingan.
2. Lossa skruven på parallellanslagets
visare.
3. Nolla visaren på parallellanslaget
mot skalan, så att de stämmer över-
ens.
4. Dra åt visarskruven på parallel-
lanslaget igen.
3Obs!
Undvik att arbetsstycket nyper mot pa-
rallellanslaget vid sågning:
flytta parallellanslaget så långt åt höger
som möjligt och ställ sedan in den såg-
bredd du vill ha.
6.6 Ställa in tväranslaget
Tväranslaget (58) skjuts in i spåret
framme på sågbordet.
För vinkelsågning kan tväranslaget jus-
teras i 60° på båda sidorna.
För sågning i vinklar på 45° och 90°
finns motsvarande anslag.
För att ställa in en vinkel: Lossa spärrs-
paken (57) genom att vrida motsols.
ASkaderisk!
Under sågningen måste spärrspa-
ken vara fastspänd mot tväransla-
get.
Tillsatsprofilen kan flyttas och tas av
(59) genom att lossa den räfflade mut-
tern.
6.7 Ställa in bordsbredd-
ningen
Bordförlängningen ökar uppläggningsy-
tan så att även större arbetsstycken kan
hållas fast på ett säkert sätt.
För att ställa in bordsförlängningen
måste låsarmen (60) lossas.
ASkaderisk!
Spärrspaken måste vara ordentligt
åtdraget under sågningen.
Avläsning av skala vid arbeten med
parallellanslag
Vilken skala sågbredden ska avläsas på
beror på hur anslagsprofilen monterats
på parallellanslaget:
– Hög stödkant =
Skala med svart skrift på vit bak-
grund.
– Låg stödkant =
Skala med vit skrift på svart bak-
grund.
När sågbredden är kort dras inte ut-
dragsskivorna på bordet ut. Sågbred-
den avläses alltid på den högra skalan
på parallellanslagets visare:
