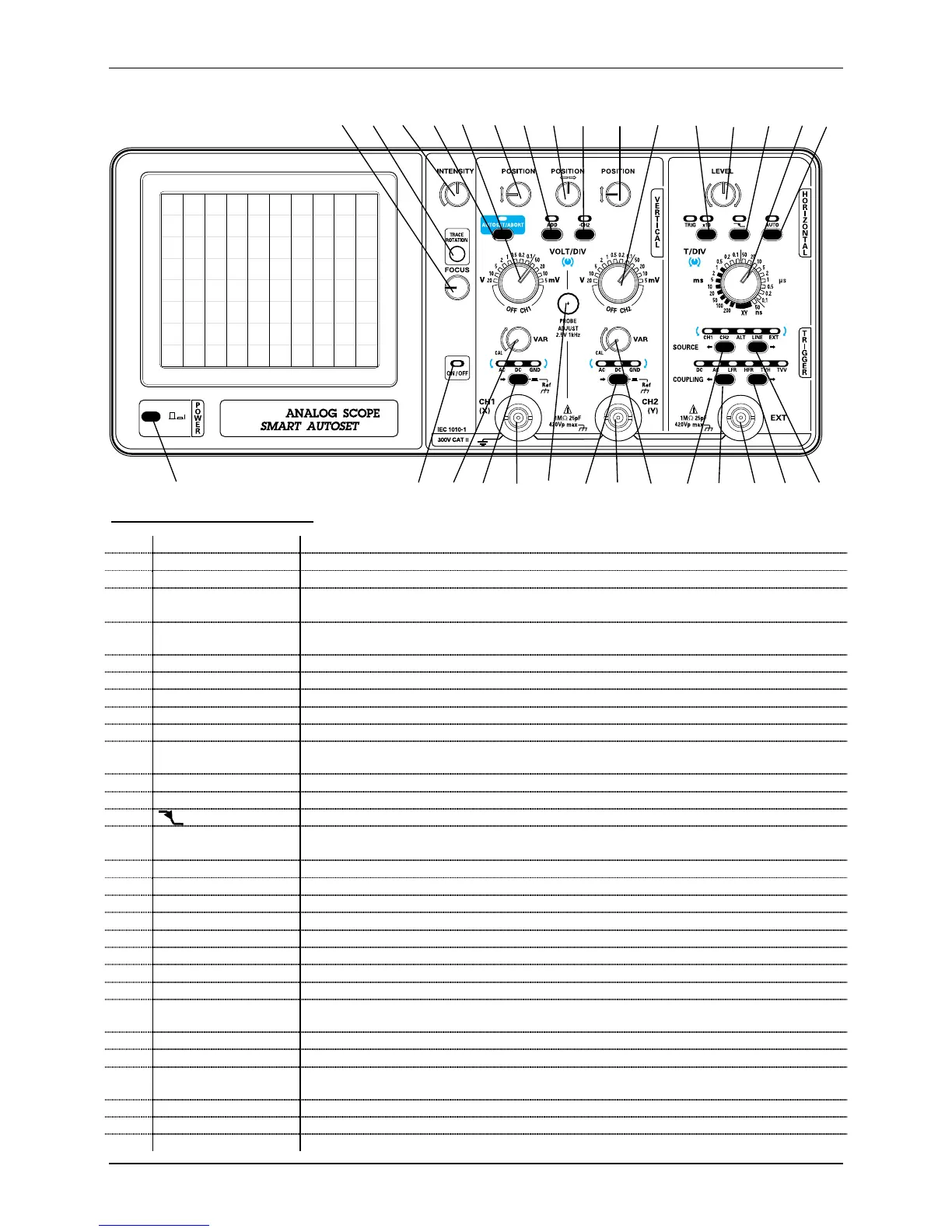

Descrizione dei riferimenti:
1 - FOCUS
Potenziometro di regolazione della focalizzazione della traccia
2 - TRACE ROTATION
Apertura di accesso al potenziometro di regolazione della rotazione della traccia
3 - INTENSITY
Potenziometro di regolazione dell’intensità della traccia
4 - AUTOSET/
ABORT
Tasto di avvio della funzione AUTOSET o annullamento (ABORT) del risultato
dell’AUTOSET
5 - VOLT/DIV CH1
Commutatore di selezione della sensibilità verticale o di disattivazione del canale CH1
(posizione OFF CH1)
6 - POSITION
Potenziometro di messa fuori scala verticale della traccia CH1
7 - ADD
Tasto di attivazione della modalità di aggiunta dei canali
8 - POSITION
Potenziometro di messa fuori scala orizzontale delle tracce CH1 e CH2
9 - -CH2
Tasto di selezione dell’inversione del canale CH2
10 - POSITION
Potenziometro di messa fuori scala verticale della traccia CH2
11 - VOLT/DIV CH2
Commutatore di selezione della sensibilità verticale o di disattivazione del canale CH2
(posizione OFF CH2)
12 - x10
Tasto di selezione dell’espansione orizzontale per 10
13 - LEVEL
Potenziometro di regolazione del livello di attivazione
14 -
Tasto di selezione della pendenza di attivazione
15 - T/DIV
XY
Commutatore di selezione del coefficiente di scansione orizzontale delle tracce
e di selezione della modalità XY
16 - AUTO
Tasto di selezione della modalità di scansione attivata o automatica
17 - SOURCE
Tasto di scansione/selezione sinistra/destra delle sorgenti di attivazione
18 - COUPLING
Tasto di scansione/selezione sinistra/destra dei filtri di attivazione
19 - EXT
Presa BNC d'ingresso di attivazione esterna
20 - COUPLING
Tasto di scansione/selezione destra/sinistra dei filtri di attivazione
21 - SOURCE
Tasto di scansione/selezione destra/sinistra delle sorgenti di attivazione
22 - VAR CH2
Potenziometro di regolazione del guadagno del canale verticale CH2
23 - CH2 (Y)
Presa BNC d'ingresso del canale CH2 (o del canale Y in modalità XY)
24 - COUPLING CH2
Tasto di scansione dell’accoppiamento d’ingresso o di selezione del riferimento del
canale CH2
25 - PROBE ADJUST
Apertura di accesso al segnale di calibrazione
26 - CH1 (X)
Presa BNC d'ingresso del canale CH1 (o del canale X in modalità XY)
27 - COUPLING CH1
Tasto di scansione dell’accoppiamento d’ingresso o di selezione del riferimento del
canale CH1
28 - VAR CH1
Potenziometro di regolazione del guadagno del canale verticale CH1
29 - ON/OFF
Spia di avvio/arresto
30 - POWER
Interruttore di avvio/arresto
