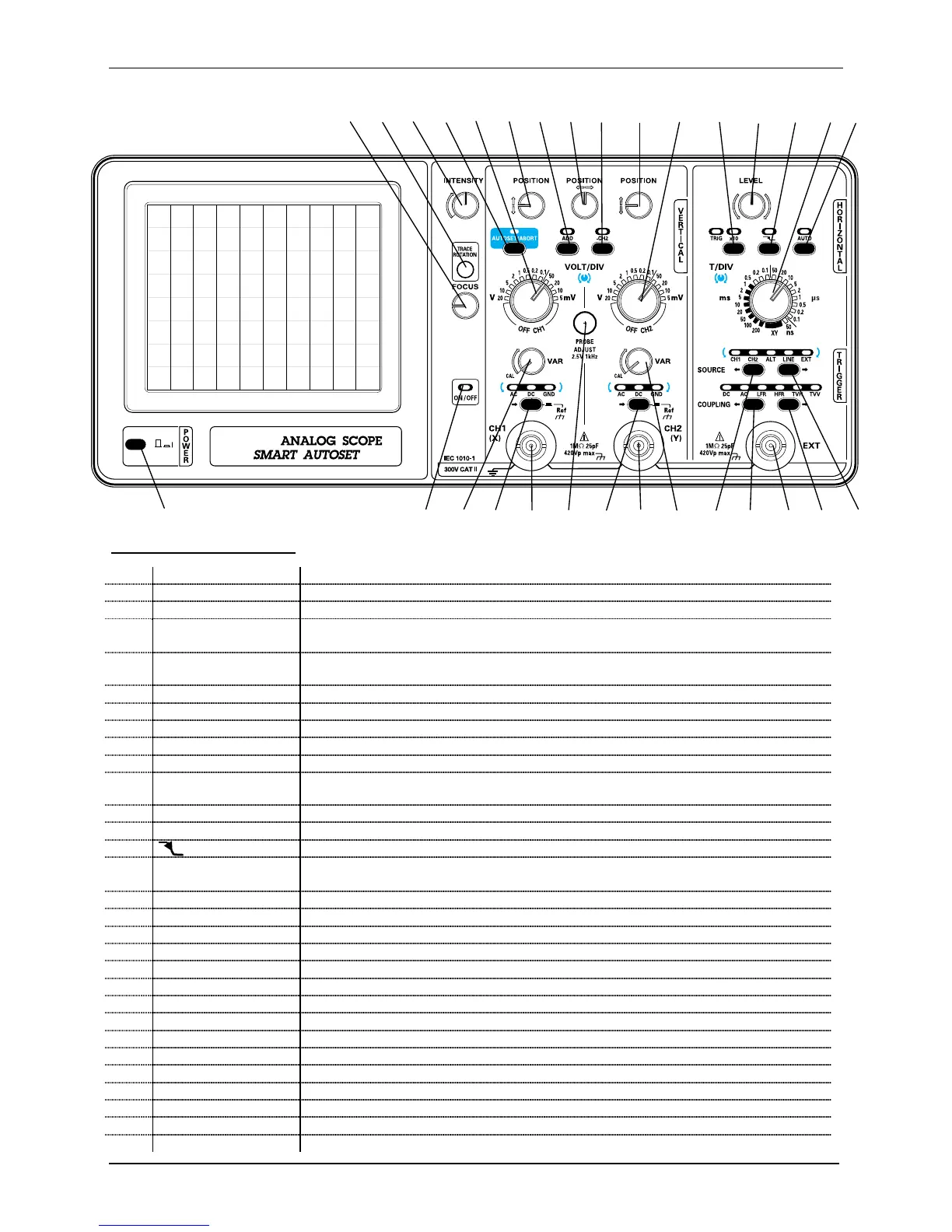

Description des repères :
1 - FOCUS
Potentiomètre de réglage de focalisation de la trace
2 - TRACE ROTATION
Puits d'accès au potentiomètre de réglage de rotation de la trace
3 - INTENSITY
Potentiomètre de réglage de l'intensité de la trace
4 - AUTOSET/
ABORT
Touche fugitive de lancement de la fonction AUTOSET ou annulation (ABORT) du
résultat de l'AUTOSET
5 - VOLT/DIV CH1
Commutateur de sélection de la sensibilité verticale ou de mise hors service de la
voie CH1 (position OFF CH1)
6 - POSITION
Potentiomètre de décadrage vertical de la trace CH1
7 - ADD
Touche d'activation du mode addition des voies
8 - POSITION
Potentiomètre de décadrage horizontal des traces CH1 et CH2
9 - -CH2
Touche de sélection de l'inversion de la voie CH2
10 - POSITION
Potentiomètre de décadrage vertical de la trace CH2
11 - VOLT/DIV CH2
Commutateur de sélection de la sensibilité verticale ou de mise hors service de la
voie CH2 (position OFF CH2)
12 - x10
Touche de sélection de l'expansion horizontale par 10
13 - LEVEL
Potentiomètre du réglage du niveau de déclenchement
14 -
Touche de sélection de la pente de déclenchement
15 - T/DIV
XY
Commutateur de sélection du coefficient de balayage horizontal des traces
et de sélection du mode XY
16 - AUTO
Touche de sélection du mode de balayage déclenché ou automatique
17 - SOURCE
Touche de scrutation/sélection gauche/droite des sources de déclenchement
18 - COUPLING
Touche de scrutation/sélection gauche/droite des filtres de déclenchement
19 - EXT
Fiche BNC d'entrée de déclenchement externe
20 - COUPLING
Touche de scrutation/sélection droite/gauche des filtres de déclenchement
21 - SOURCE
Touche de scrutation/sélection droite/gauche des sources de déclenchement
22 - VAR CH2
Potentiomètre de réglage du gain de la voie verticale CH2
23 - CH2 (Y)
Fiche BNC d'entrée de la voie CH2 (ou de la voie Y en mode XY)
24 - COUPLING CH2
Touche de scrutation du couplage d'entrée ou de sélection de la réf. de la voie CH2
25 - PROBE ADJUST
Puits d'accès au signal de calibration
26 - CH1 (X)
Fiche BNC d'entrée de la voie CH1 (ou de la voie X en mode XY)
27 - COUPLING CH1
Touche de scrutation du couplage d'entrée ou de sélection de la réf. de la voie CH1
28 - VAR CH1
Potentiomètre de réglage du gain de la voie verticale CH1
29 - ON/OFF
Voyant marche/arrêt
30 - POWER
Interrupteur marche/arrêt
