4.6. Autres fonctions
(25) PROBE ADJUST - Sortie d’un signal rectangulaire (2.5 V crête-à-crête ; 1 kHz).
Ce signal est utilisé pour la compensation des sondes de mesure ou le contrôle des
amplificateurs verticaux et de la base de temps.
(2) TRACE ROTATION - Réglage du parallélisme des traces par rapport aux axes
horizontaux (ce réglage s’effectue à l’aide d’un tournevis).
5. APPLICATIONS
5.1. Réglage des sondes avec le signal de calibration
• Raccorder la sortie PROBE ADJUST (25) à l’entrée CH1 (26) en utilisant une
sonde de mesure de rapport 1/10.
• Sélectionner les fonctions suivantes :
sensibilité CH1 (5) : 50 mV/div. (sonde 1/10)
coefficient de balayage (15) : 0.2 ms/div.
source de déclenchement (17) (21) : CH1
mode de déclenchement (16) : AUTO
• Effectuer, si nécessaire, un cadrage horizontal à l’aide de la commande
POSITION (8) et stabiliser la trace au moyen du potentiomètre LEVEL (13) :
• Agir sur la capacité de compensation de la sonde :

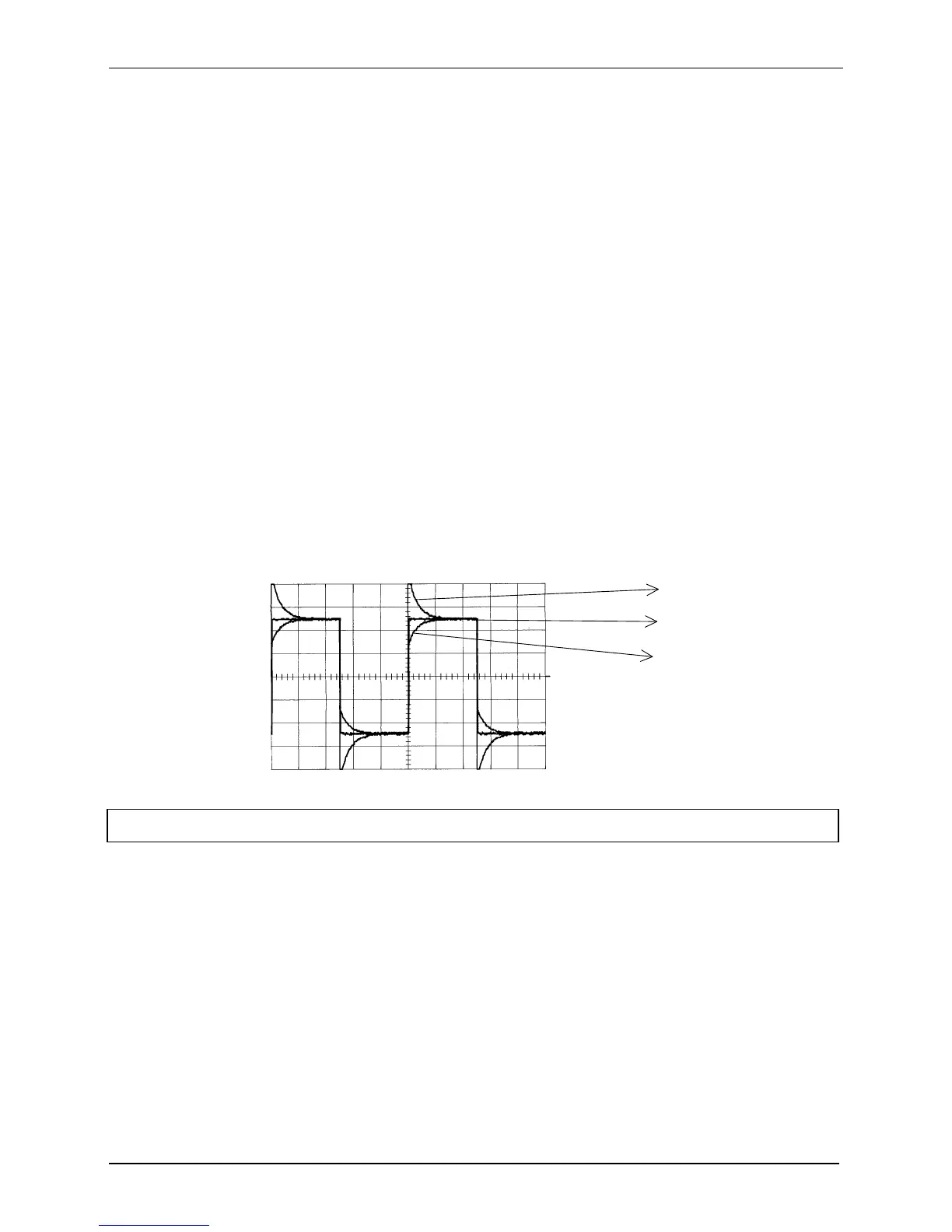

figure 1
5.2. Visualisation d'un signal video
5.2.1. Examen d'une ligne TV
• Sélectionnez : le mode d'affichage CH1
la source de déclenchement CH1
le couplage TVH
la pente de déclenchement positive (voyant éteint)
le coefficient de balayage 20 µs/div.
• Injectez sur la voie CH1 un signal TV vidéo composite présentant les caractéris-
tiques suivantes :
modulation positive
bandes verticales en échelle de gris.
Le signal de calibration peut être également visualisé sur la voie CH2.
sonde sur-compensée
sonde compensée
sonde sous-compensée
