PORTUGUESE
Evolution
3 — 2
86-81700-00 A01
3.4 Desligamento do no break
3.5 Controle remoto do no break
Conexão e teste por controle remoto
4. Ligue o plugue (7) na parte traseira do no break.
5. Conecte e reinicie o no break, conforme os procedimentos descritos anteriormente.
6. Ative o contacto externo de desligamento remoto, para testar a função.
Aviso: Este conector somente deve ser conectado a circuitos SELV (Voltagem segura extra-baixa).
Contato aberto: Desligamento do no break
Contato fechado: Patida do no break (no break conectada à
fonte de alimentação AC e a fonte de alimentação AC está
disponível).
Nota: O controle local LIGAR/DESLIGAR usando o botão
(10) substitui a função de controle remoto.
Contacto aberto: No break desligado, LED(14) per-
manece aceso.
Para voltar para o modo normal de operação, desative o
contato remoto externo (o LED (14) se apaga) e reinicie o
no break pressionando o botão (10).
1. Confirme que o no break esteja DESLIGADO (OFF) e desconectado da fonte de alimentação AC.
2. Retire o conector (7) após soltar os parafusos.
3. Conecte um contato sem voltagem normalmente fechado (60 V DC / 30 V AC máx., 20 mA máx., seção transversal do
cabo de 0,75 mm
2
) entre os dois pinos do conector (7) (consulte o diagrama).

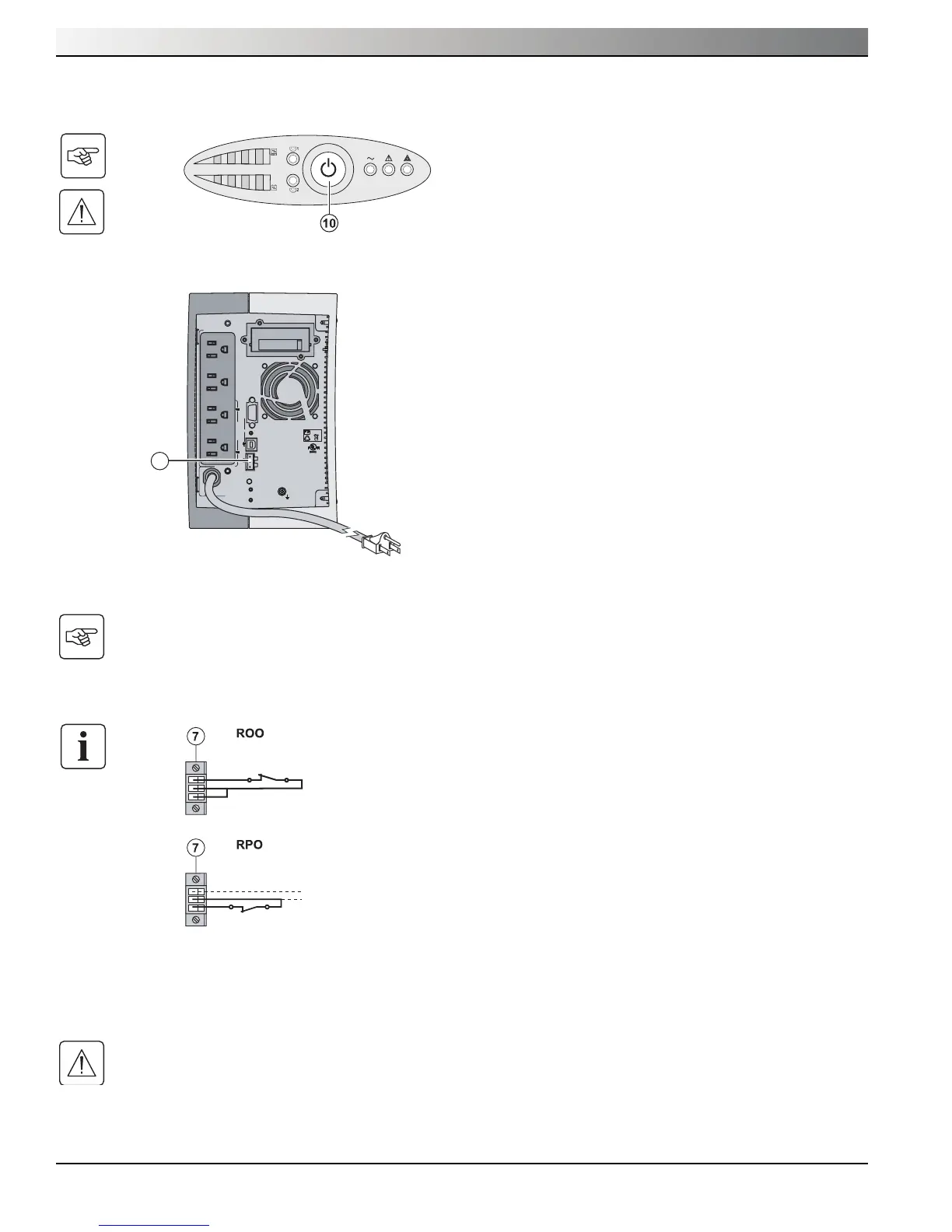

O Evolution permite a escolha entre funções de controle
remoto.
◗ O RPO (desligamento remoto) permite que se use um
contato remoto para desconectar todos os equipa-
mentos conectados as no break. A reinicialização do
no break exige intervenção manual.
◗ O LIGAMENTO/DESLIGAMENTO remoto permite o
acionamento remoto do botão (10) para desligar o no
break
Essas funções são obtidas abrindo-se o contato
conectado entre os pinos apropriados do conector (7) no
painel traseiro do no break (consulte as figuras abaixo).
