MGE UPS Systems Evolution 1550 - Painéis Traseiros; Painel de Controle

PORTUGUESE
1 — 2
86-81700-00 A01

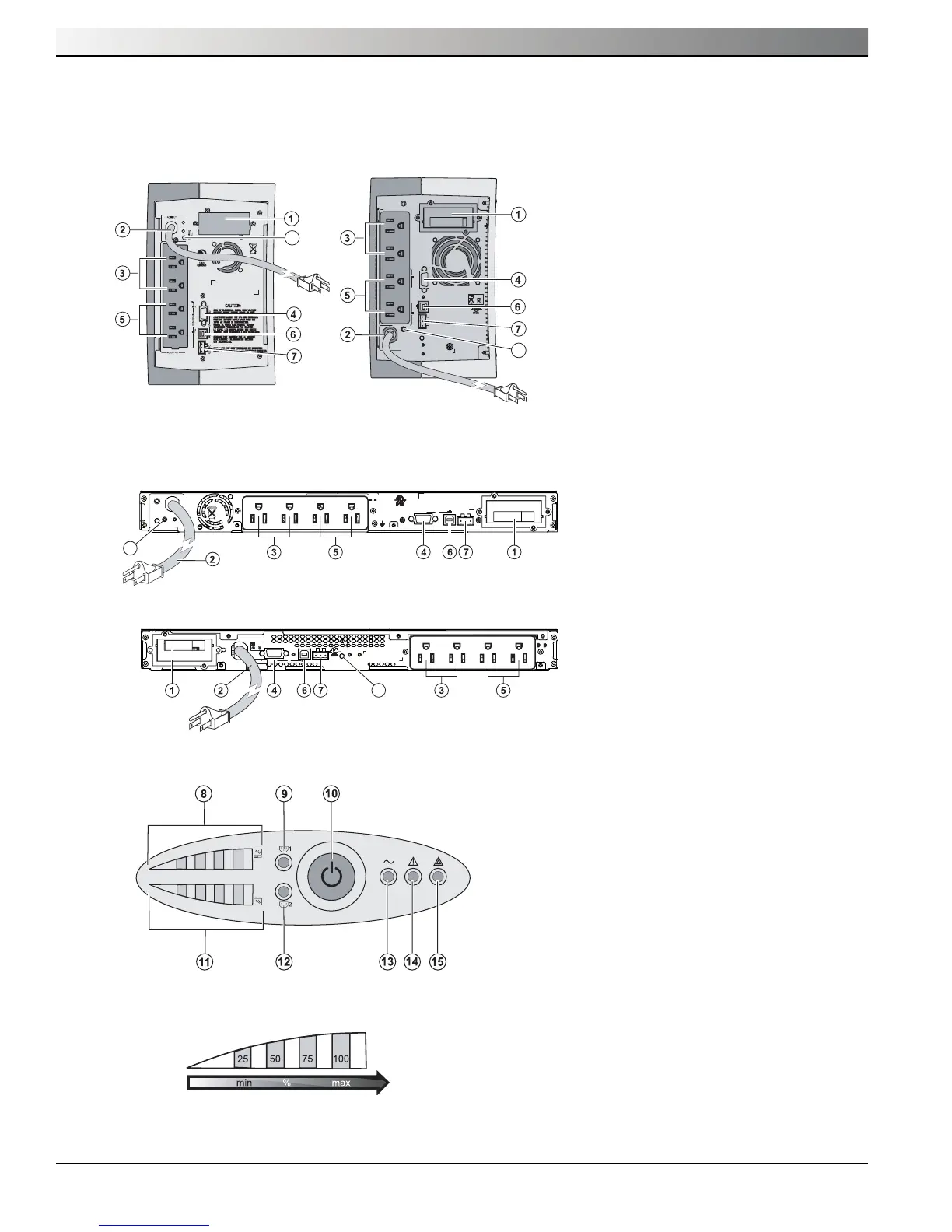

1.2 Painéis traseiros
Evolution 650/850/1150/1550
Evolution 650/850/1150/1550 Rack
Evolution 650/850/1150 Rack
Evolution 1550 Rack
1.3 Painel de controle
Gráficos de barra (8) e (11)
(8) Gráfico de barras indicando a porcentagem da carga
(9) É fornecida a tomada programável 1
(10) Botão LIGAR/DESLIGAR para o no break e tomadas
(11) Gráfico de barras indicando o nível da carga da
bateria
(12) É fornecida a tomada programável 2
(13) LED de carga protegida
(14) LED de funcionamento reduzido
(15) LED de carga não protegida
RS232
RPO ROO
36Vdc, 9Ah
Pb
Volt 120V~1OAC Input
W/VA 1100W/1440VA
Volt 100/120/127V~1O
Amps 12A MAX
Hertz 50/60 Hz
Hertz 50/60 Hz
AC Output
AC INPUT
12
Programmabl e
AC OUTPUT
SITE WIRING
FAULT
U.S. PAT. No. 6,094,363
55K6
U.P.S.
R
or
I max 12A
Amps 12.96/12/11.34A
a
AC INPUT
RS232
Site wiring fault
AC OUTPUT
Programmable
2
1
Pb
55K6
(E87247)
RPO ROO
or
a
(1) Encaixe para placa de comunicação opcional
(2) Cabo de força de entrada de 6 pés conectado,
com plugue 5-15P, de 15A
(3) 2 NEMA 5-15R para conexão de equipamentos
(4) Porta de comunicação RS232
(5) 2 NEMA 5-15R para tomadas programáveis
(6) Porta de comunicação USB
(7) Conector para RPO/ROO remoto (Ligar remoto
/ LIGAR/DESLIGAR remoto)
(a) LED de alarme indicador de falha na fiação
local com botão de restauração
55K6
55K6
U.P.S.
U.P.S.
R
AC OUTPUT
AC OUTPUT
I max 12A
I max 12A
AC INPUT
AC INPUT
FAULT
FAULT
SITE WIRING
SITE WIRING
U.S. PAT. NO. 6,094,363
U.S. PAT. NO. 6,094,363
36Vdc, 9Ah
36Vdc, 9Ah
Pb
Pb
2
1
Programmable
Programmable
or
or
RS232
RS232
ROO RPO
ROO RPO
a
a
Evolution
Apresentação
