2.6 Conexões do equipamento
Certifique-se de que todas as indicações da plaqueta de identificação localizada na traseira do no break corresponde às
especificações da fonte de alimentação e do real consumo de eletricidade na carga total.
1. Conecte o cabo de alimentação de energia à tomada AC.

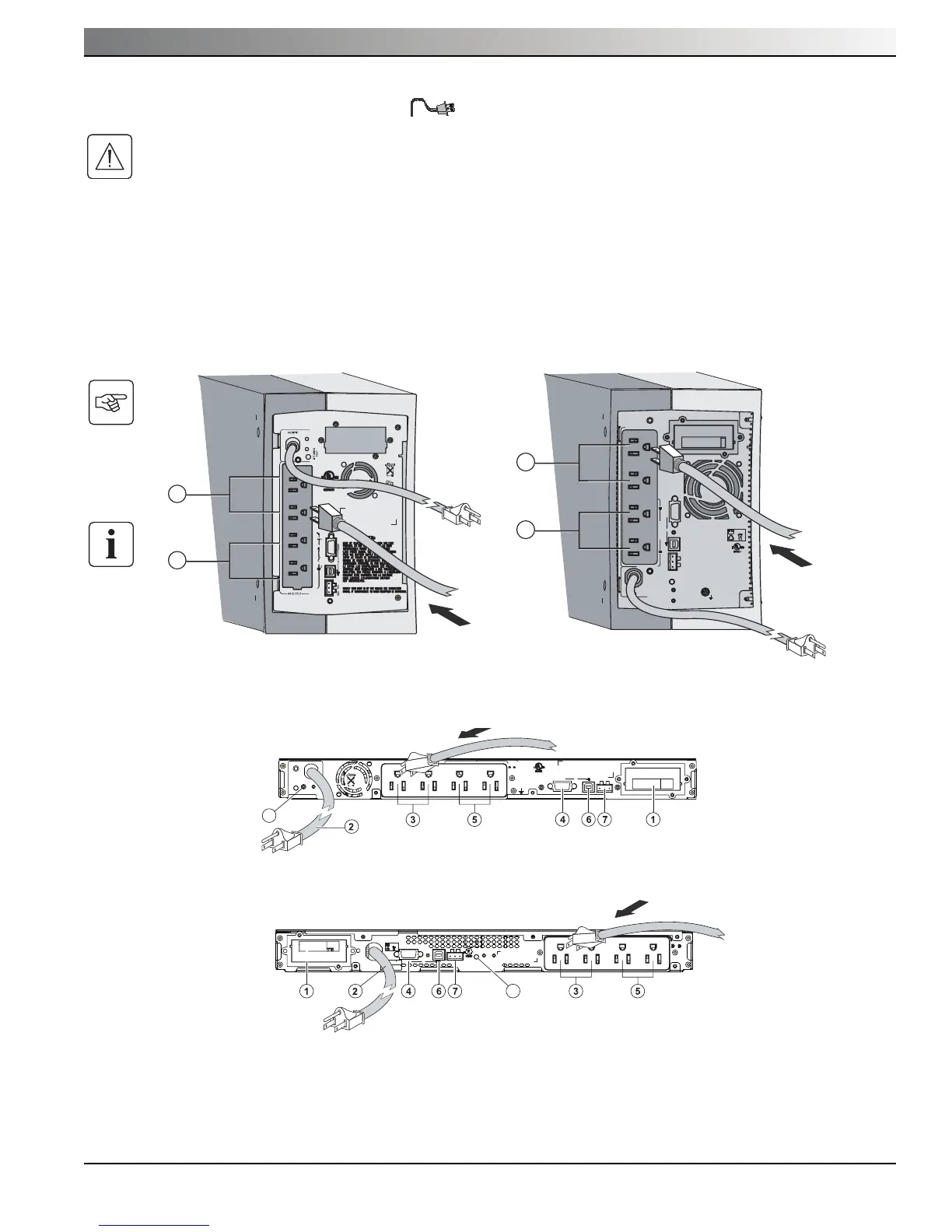

2. Conecte as cargas às tomadas do no break conforme mostrado. É preferível conectar as cargas com prioridade às
duas tomadas marcadas com o número (3) e as cargas sem prioridade à tomada programável marcada com o
número (5).
Para programar o desligamento da tomada (5) durante o funcionamento da energia da bateria e dessa forma otimizar o
tempo de reserva disponível, é necessário o software de comunicação MGE Office Protection Systems.
