Nettoyage/Maintenance de la pièce à main
faible vitesse de Midmark suite...
Instructions pour l’installation et la maintenance du coupleur à articulation
(uniquement applicable au modèle 002-1277-00 à faible vitesse avec articulation
0 - 5 000 tours/minute)
• Pour fixer le coupleur à articulation à la tubulure de distribution dentaire, saisissez le coupleur à
articulation par la « tige » qui sort de la partie avant du coupleur à articulation, alignez les tuyaux d’air
d’entraînement et d’échappement sur les sorties correctes dans le réceptacle du tuyau de distribution
et filetez l’écrou de la tubulure sur le coupleur à articulation. Serrez à la main l’écrou de la tubulure
de distribution sur la carcasse du coupleur à articulation.
• Pour fixer le coupleur à articulation au moteur, tirez sur le collet de déverrouillage et insérez
l’articulation fermement dans le connecteur du moteur. Lâchez le collet. Vérifiez que le collet reprend
sa position normale et s’appuie sur la carcasse du moteur. Il ne doit pas y avoir d’espace vide entre
le moteur et le collet de déverrouillage.
• Pour retirer le moteur du coupleur à articulation, tirez sur le collet de déverrouillage jusqu’à ce que
l’articulation sorte du connecteur du moteur.
• Les joints toriques du coupleur à articulation et la bague d’articulation du moteur doivent être lubrifiés
quotidiennement avec un conditionneur pour pièce à main. Pour la bague d’articulation du moteur, le
lubrifiant doit être appliqué sur le joint entre la bague d’articulation et le moteur. Séparez la pièce à
main/le moteur du coupleur à articulation à la fin de chaque journée et préalablement à toute période
prolongée durant laquelle ces composants ne seront pas utilisés.
• Le coupleur à articulation peut être stérilisé dans un sac aux mêmes températures que les autres
composants faible vitesse de Midmark. Laissez-le refroidir après la stérilisation avant de l’utiliser.
Pour installer ou retirer le coupleur
à articulation, tenez fermement la
tige du coupleur à articulation tout
en la fixant à la tubulure.

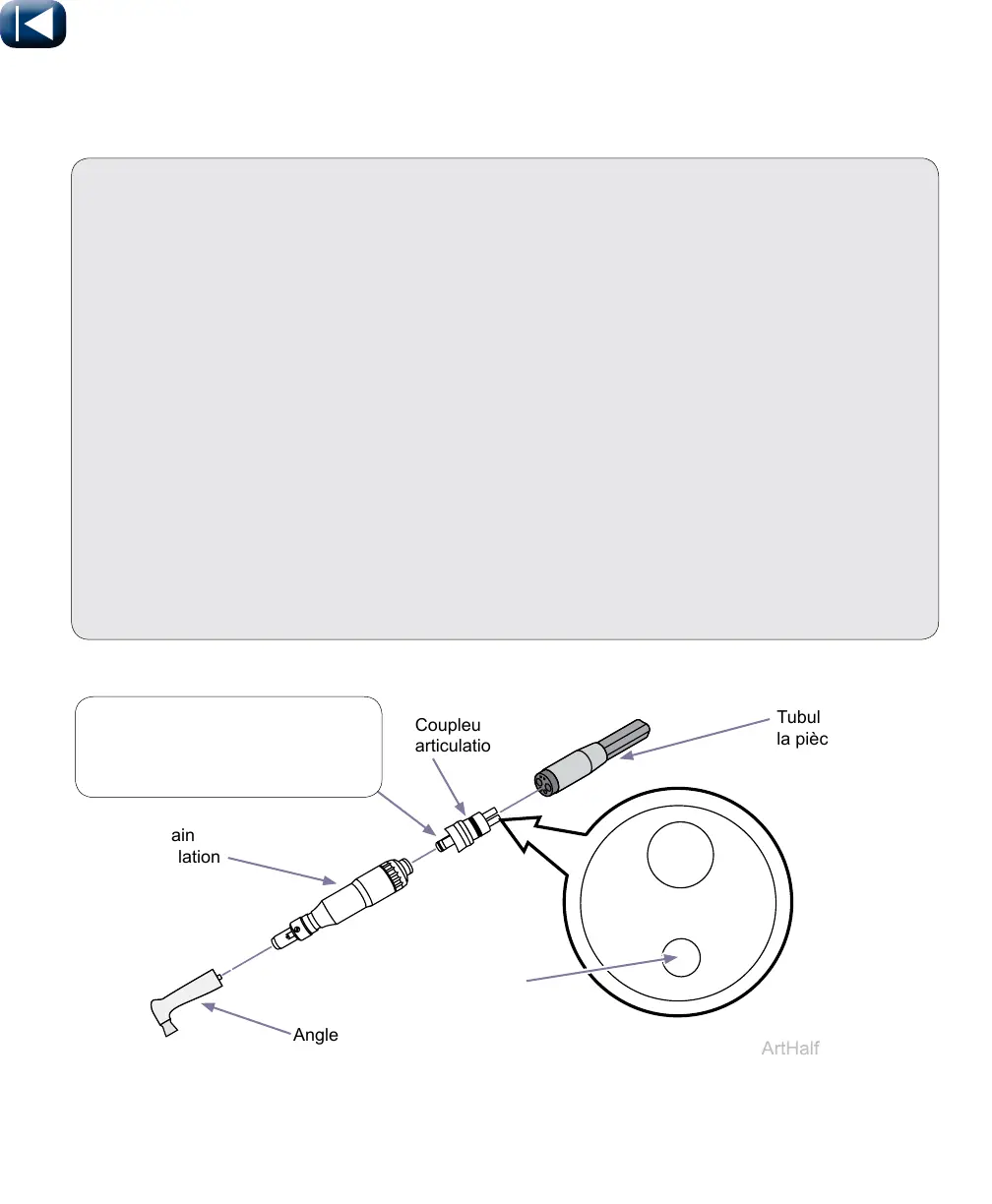

Coupleur à
articulation
Pièce à main
avec articulation
Tubulure de
la pièce à main
Angle à prophylaxie
Sortie de l’air d’entraînement -
Appliquez le nettoyant/
conditionneur ici
