3.3.5 Installation électrique
Afin de fonctionner en toute sécurité et de maintenir l'intégrité du système électrique, l'appareil
doit être connecté à une source d'alimentation universelle conformément aux dispositions
suivantes:
• En amont, l'alimentation générale doit être protégée par un interrupteur différentiel de 30mA.
• Conformément aux normes et réglementations en vigueur dans le pays où le système est
installé, la pompe à chaleur doit être connectée à un disjoncteur à courbe D approprié.
• Le câble d'alimentation doit correspondre à la puissance nominale de l'appareil et à la
longueur de câblage requise pour l'installation. Les câbles doivent être adaptés à une
utilisation extérieure.
• Pour les systèmes triphasés, il est essentiel de connecter les phases dans le bon ordre. Si la
phase est inversée, le compresseur de la pompe à chaleur ne fonctionnera pas.
• Dans les lieux ouverts au public, un bouton d'arrêt d'urgence doit être installé à proximité de
la pompe à chaleur.
Modèle
Électricité
Spécifications
208-230V~/60Hz
AWG 12
AWG 10
3.3.6 Branchements électriques
Avertissement: la pompe à chaleur doit être déconnectée avant de fonctionner.
Veuillez suivre les instructions ci-dessous pour raccorder la pompe à chaleur.
Étape 1: Retirez le panneau latéral électrique avec un tournevis pour vous rapprocher du bornier
électrique.
Étape 2: Branchez le câble dans le port de l'unité de pompe à chaleur.

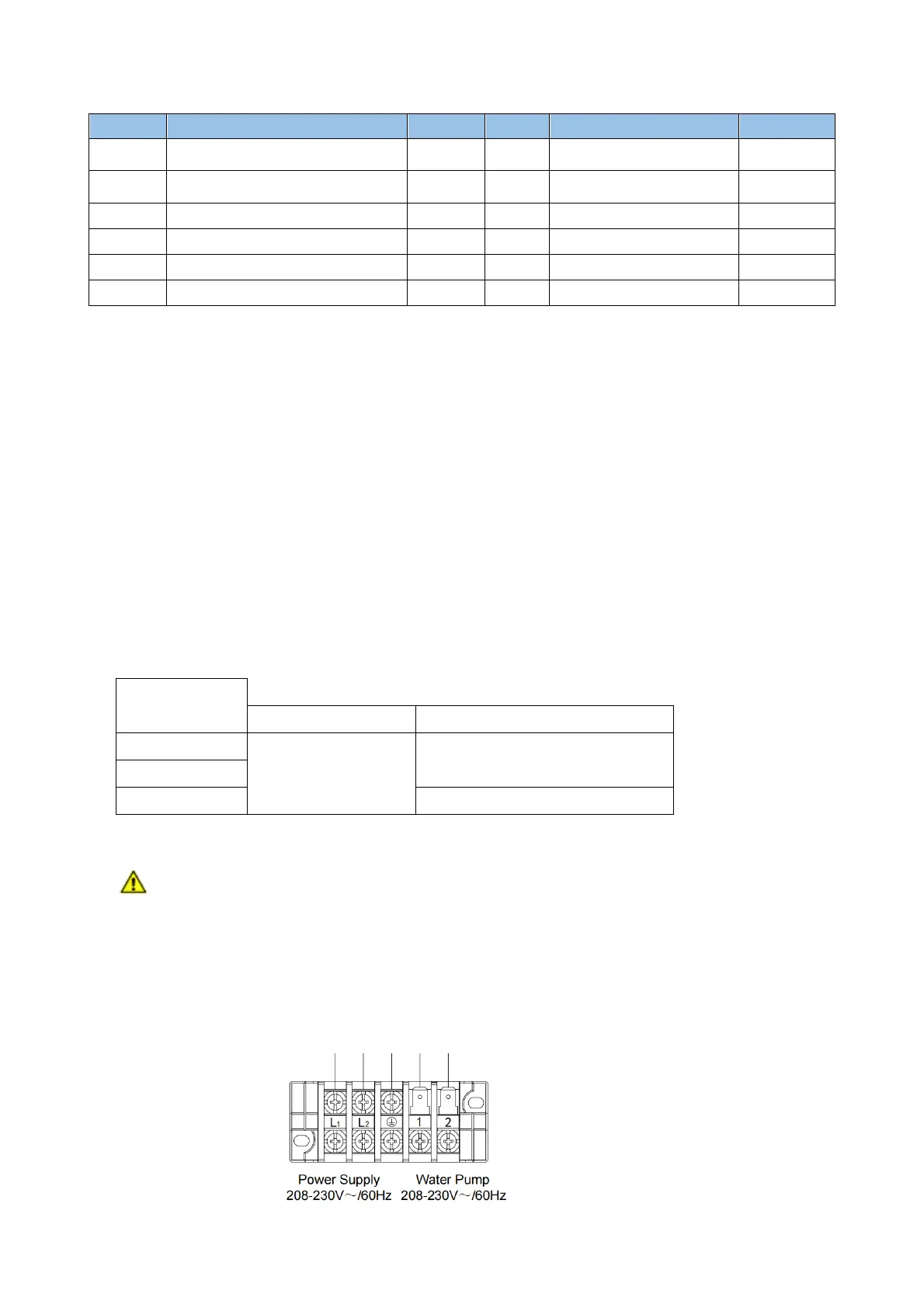

Étape 3: Connectez le cordon d'alimentation au bornier conformément à la figure ci-dessous.
N°1
Point Nombre
N°1
Point Nombre
1 Unité de pompe de natation 1 7 Régulateurs de PH 1
2 Filtre de type Y 1 8 Filtre à bac à sable 1
3 Clapet anti-retour 1 9 Floculant 1
4 Pompe à eau en circulation 1 10 Stérilisateurs 1
5 Collecteur de cheveux 1 11 Pompes doseuses 3
6 Robinets à soupape 7
