MS ENERGY ATOM a1 - Postavljanje Prednjeg Kotača

HRV
16

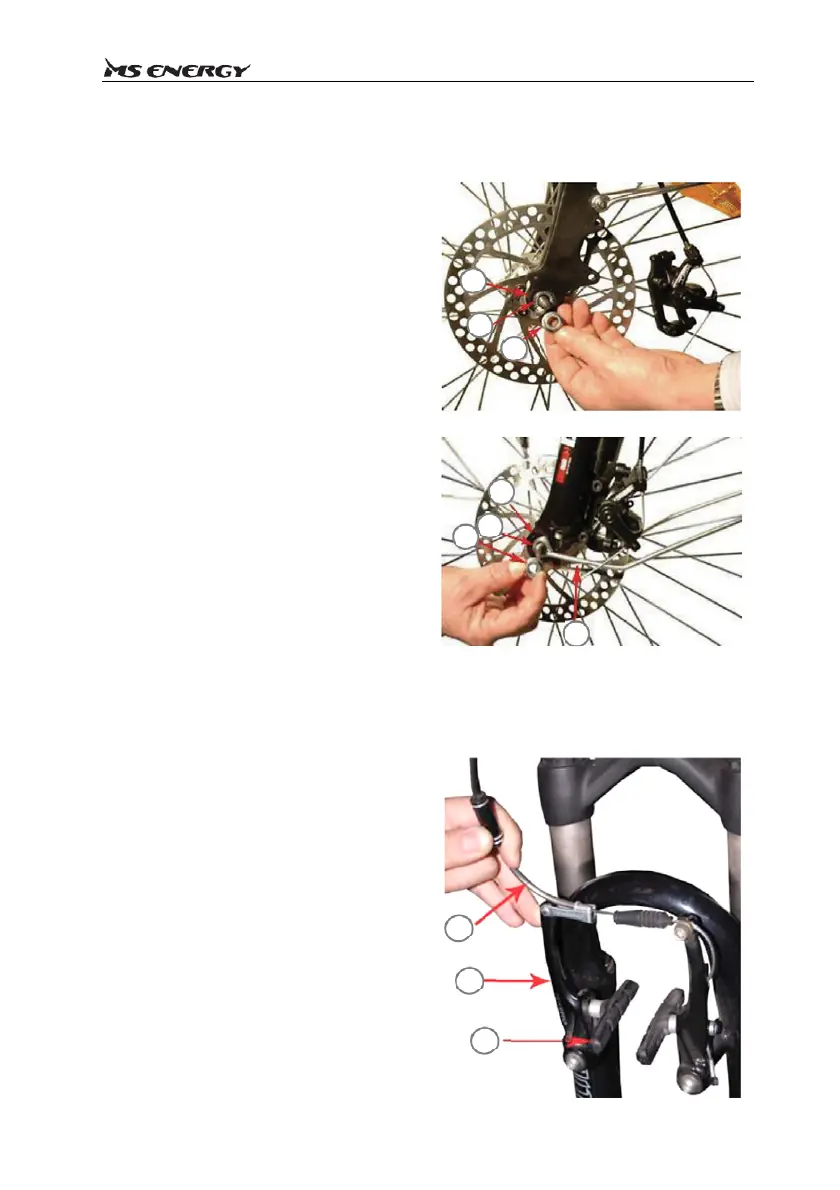

Postavljanjeprednjegkotača

1. Izvaditeprednjikotačiotpustite
maticuiručicuzapritezanjena
osoviniprednjegkotača;
2. Uklonite crni plastični okvir ispod
prednje vilice i postavite osovinu
prednjeg kotača u utore prednje
vilice;
3. Postavite držač blatobrana u
osovinu prednjeg kotača (ukoliko
držačblatobranazahtjevatakavtip
montaže), te pritegnite maticu s
15mmključemsmomentomsileod
18Nmtestavitezaštitnukapicuna
maticu.
Pri učvršćivanju matice osovine prednjeg
kotača,snažnopritisniteprednjuvilicudabi
osovina prednjeg kotača ispravno sjela na
utore vilice i poravnajte kotač da ima isti
razmak od rubova vilice i zatim zategnite
osovinu.

Napomena: neki modeli držača prednjeg
blatobranamorajubitipostavljeninaosovinuprednjegkotača.

BrzovađenjeprednjegkotačaiotpuštanjaprednjeVkočnice*

1. Izvadite prednji kotač i zaokrenite
ručku brzog otpuštanja osovine u
punim krugovima u smjeru
suprotnom od smjera kazaljke na
satu;
2. Za umetanje kotača: Uklonite crni
plastičniokvirispod prednje vilicei
izvaditeizVkočnicecijevVkočnice
(2) (sada je kočnica otvorena).
Postaviteosovinuprednjegkotačau
prednjuvilicu;

3. Zavađenjekotača:Odviniteručicuza
brzo pričvršćenje kotača kako bi
oslobodili kotač od vilice; Izvucite
kotačizvilice.
2
3
1
2
3
4
1
1
2
3
