MS ENERGY ATOM a1 - Postavljanje Prednjeg Točka

SRB
16

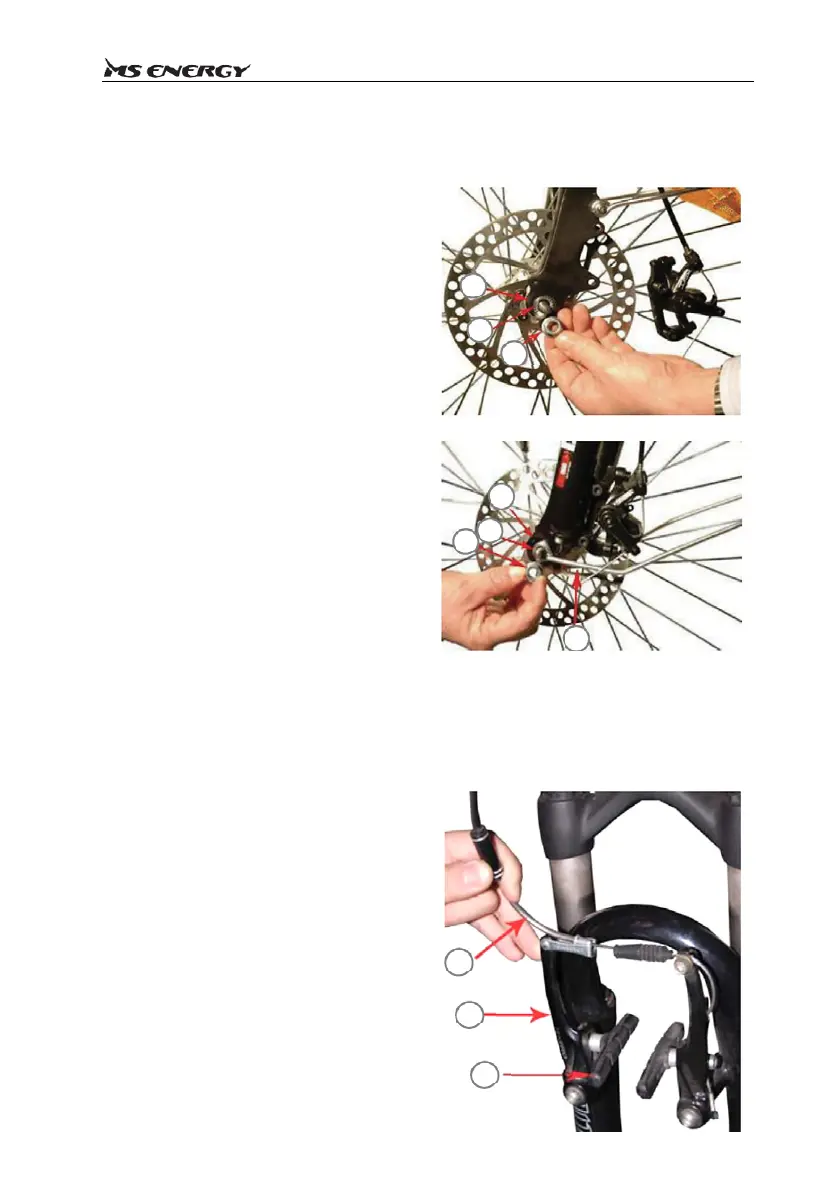

Postavljanjeprednjegtočka

1. Izvaditeprednjitočakiotpustite
maticu i kukuna osovini prednjeg
točka;
2. Uklonite crni plastični okvir ispod
prednjeviljuškeipostaviteosovinu
prednjeg točka u otvore prednje
viljuške;
3. Postavite držač blatobrana u
osovinu prednjeg točka (ukoliko
držačblatobranazahtevatakavtip
montaže)ipritegnitematicu
pomoću15mmključa,smomentom
sileod18Nm.Zatimstavitezaštitnu
kapicunamaticu.
Pri učvršćivanju matice osovine prednjeg
točka,snažnopritisniteprednjuviljuškuda
biosovinaprednjegtočkaispravno„sela“na
otvoreviljuškeiporavnajtetočakdaimaisti
razmak od rubova vilice i zatim zategnite
osovinu.

Napomena:nekimodelidržačaprednjegblatobranamorajubitipostavljenina
osovinuprednjegtočka.

BrzovađenjeprednjegtočkaiotpuštanjaprednjeVkočnice*

1. Izvadite prednji točak i zaokrenite
ručku brzog otpuštanja u punim
krugovima u smeru suprotnom od
smerakazaljkenasatu;
2. Za umetanje točka:Uklonitecrni
plastičniokvirispodprednjeviljuške
iizvaditeizVkočnicecevVkočnice
(2) (sada je kočnica otvorena).
Postavite osovinu prednjeg točka u
prednjuviljušku;

3. Zavađenjetočka:Odviniteručicuza
brzo pričvršćenje točka kako biste
oslobodilitočakodviljuške;izvucite
točakizviljuške.
