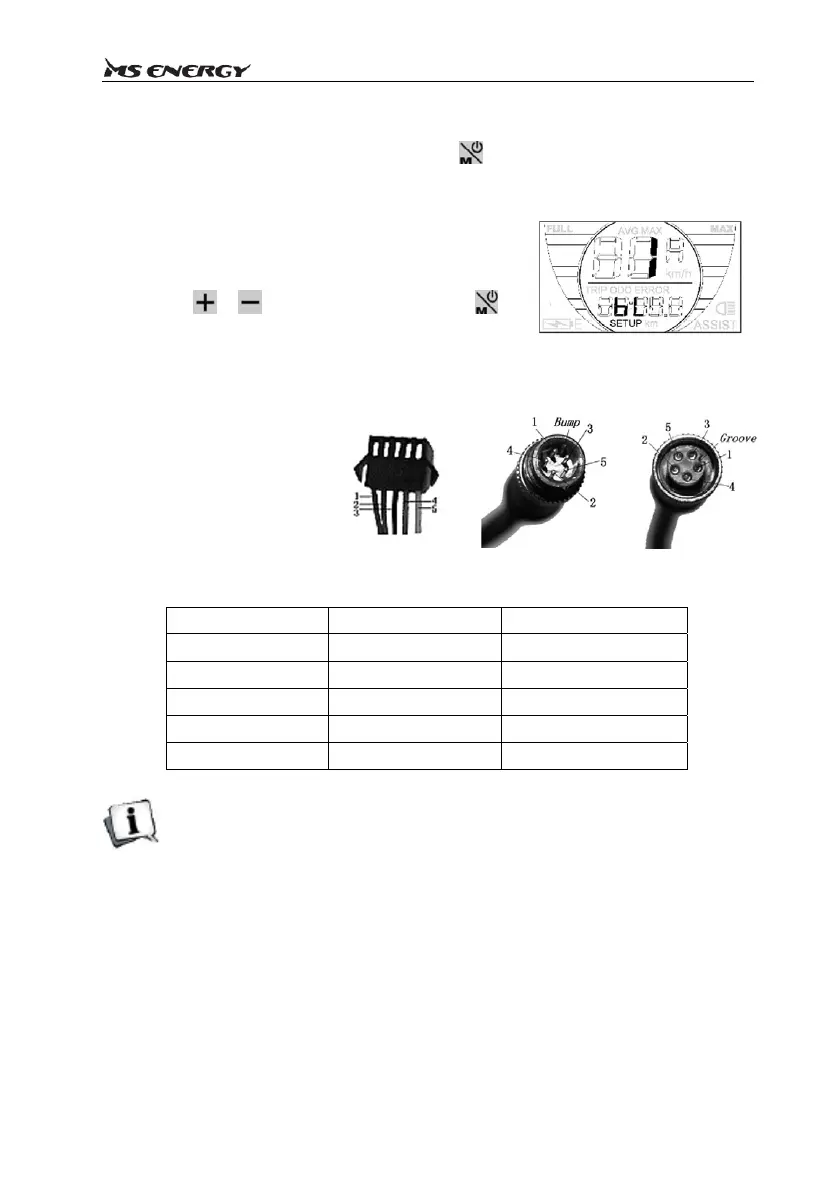

MS ENERGY ATOM a1 - Page 55

SRB
14
željenevrednostiazatimpritisnitetaster zapotvrduvrednostiizaulazu
sledećepodešavanje.
Podešavanjapozadinskogsvetla
“bL”označavajačinupozadinskogsvetla.Nanivou
1svetlojenajtamnije,ananivou3 najsvetlije.
Pred‐podešenajačinajenanovou1.
Pritisnite ili dapodesitenivosvetlai za
potvrdu.

Povezivanje
Sledeći su priključci za
povezivanje ekrana sa
upravljačem.
Ekran sa upravljačem je
vodootporan i upravljač
jevodootporan

Tablicaskonekcije


Linija Boja Funkcija
1 Crvena(VCC) Snaga+
2 Plava(K) Prekidač
3 Crna(GND) Tlo
4 Zelena(RX) Primljenipodaci
5 Žuta(TX) Prenesenipodaci


Neki kablovi koriste vodootporne priključke, korisnici ne mogu da vide
unutrašnjubojuuovomslučaju.

Ovajpriručnikzasnovanjenasoftveruopšteprimene(V1.0).
S obzirom na to, neke od opcija neće biti moguće, u zavisnosti od verzije
software‐aivrstiEbicikla.

