Vue d’ensemble des composants
Important
y
Le connecteur JRGB1/JRGB2 supporte des rubans LED RGB (12V/G/R/B) de type
5050 avec une puissance nominale maximale de 3A (12V).
y
Veuillez garder la longueur du ruban LED inférieure à 2 mètres pour éviter la
gradation des couleurs.
y
Avant d’installer ou de retirer le ruban LED, veillez à toujours éteindre
l’alimentation et à débrancher le câble d’alimentation de la prise électrique.
y
Veuillez utiliser un logiciel MSI dédié pour contrôler le ruban d’extension LED.

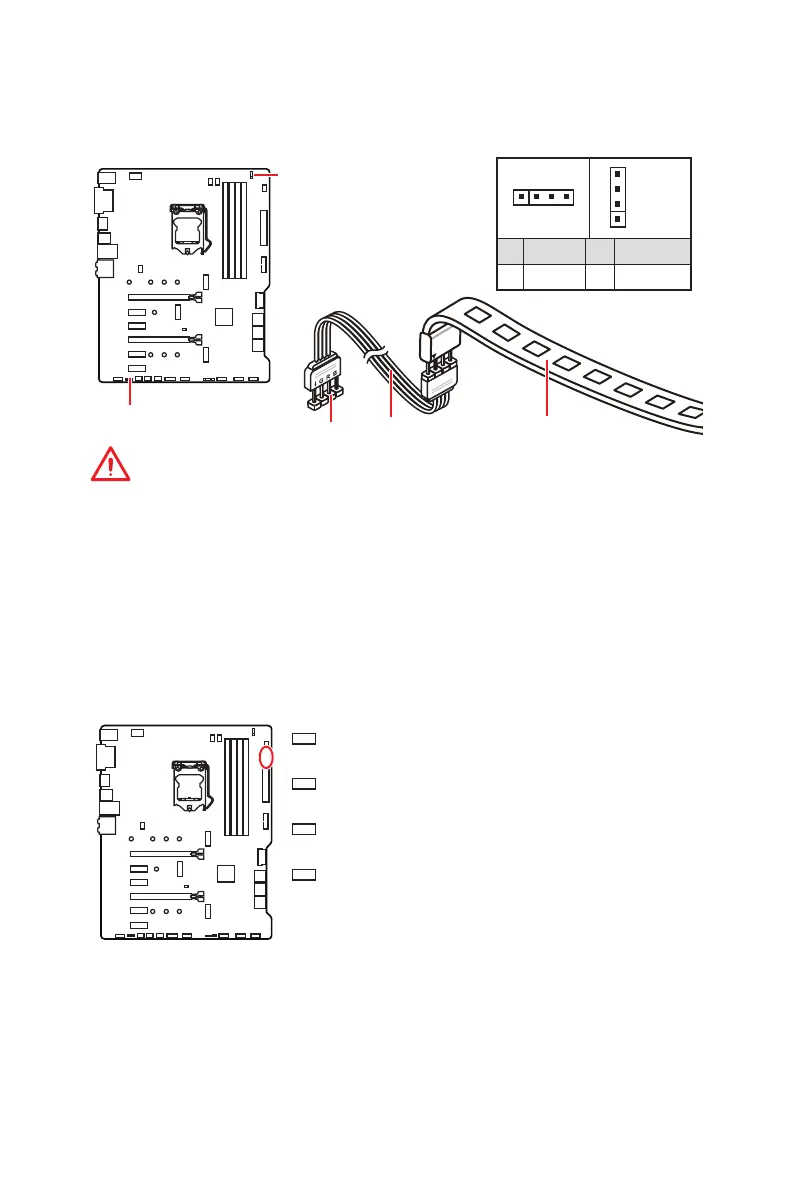

JRGB1, JRGB2: Connecteurs LED RGB
Le connecteur JRGB1/JRGB2 vous permet de connecter un ruban LED RGB de type
5050 12V.
1
JRGB1/ 2
JRGB1
JRGB2
Câble d’extension
Ruban LED RGB de type
5050, sortie 12V
1
JRGB1
1
JRGB2
1 +12V 2 G
3 R 4 B
EZ Debug LED
Ces LEDs indiquent l’état de débogage de la carte mère.
CPU - indique que le CPU n’est pas détecté ou que
son initialisation a échoué.
DRAM -indique que la mémoire DRAM n’est pas
détectée ou que son initialisation a échoué.
VGA - indique que le GPU n’est pas détecté ou que
son initialisation a échoué.
BOOT - indique que le périphérique de démarrage
n’est pas détecté ou que son initialisation a
échoué.
