MSI MPG GAMING PLUS Z390 User Manual

15

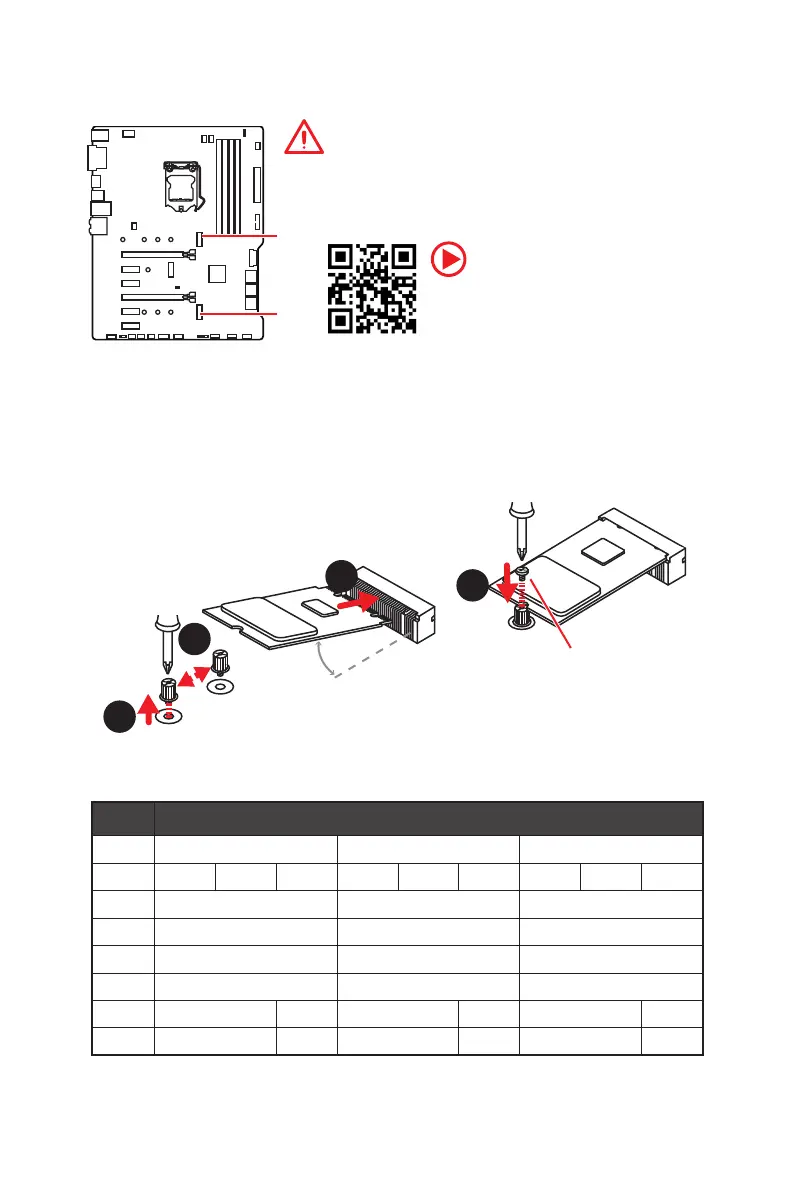

Vue d’ensemble des composants
M2_1~2 : Slots M.2 (Touche M)
M2_1
M2_2
Important
y La technologie Intel
®
RST supporte seulement un SSD
M.2 PCIe avec une mémoire ROM UEFI.
y Intel
®
Optane™ Memory Ready.
Installation du SSD M.2
1
2
3
30°
1. Desserrez la vis M.2 de la carte mère.
2. Déplacez et fixez la vis M.2 à
l’emplacement approprié pour votre SSD
M.2.
3. Insérez votre SSD M.2 dans le slot M.2 à
un angle de 30 degrés.
4. Fixez le SSD M.2 avec la vis M.2
fournie.
4
Vis M.2 fournie
Vidéo de démonstration
Référez-vous à la vidéo d’instruction
sur l’installation du SSDM.2.
http://youtu.be/JCTFABytrYA
Tableau de combinaison M.2 et SATA
Slot Connecteurs SATA disponibles
M2_1 PCIe SATA Vide
M2_2 PCIe SATA Vide PCIe SATA Vide PCIe SATA Vide
SATA1 ✓ ✓ ✓
SATA2 ✓ ─ ✓
SATA3 ✓ ✓ ✓
SATA4 ✓ ✓ ✓
SATA5 ─ ✓ ─ ✓ ─ ✓
SATA6 ─ ✓ ─ ✓ ─ ✓
(SATA: M.2 SATA SSD, PCIe: M.2 PCIe SSD, ✓: disponible, ─: indisponible)

MSI MPG GAMING PLUS Z390 Specifications

General

Chipset	Intel Z390
Form Factor	ATX
Memory Slots	4
Maximum Memory	64 GB
Memory Type	DDR4
PCIe x16 Slots	2
PCIe x1 Slots	4
SATA Ports	6
M.2 Slots	2
USB 3.1 Gen2 Type-A Ports	1
USB 3.1 Gen2 Type-C Ports	1
USB 3.1 Gen1 Ports	4
USB 2.0 Ports	6
Audio	Realtek ALC892
LAN	Intel I219-V
CPU Socket	LGA 1151
RAID Support	0, 1, 5, 10
