Übersicht der Komponenten
M2_1~2: M.2 Steckplätze (Key M)
M2_1
M2_2
Wichtig
y Intel
®
RST unterstützt nur PCIe M.2 SSD mit UEFI ROM.
y Intel
®
Optane
™
Technik.

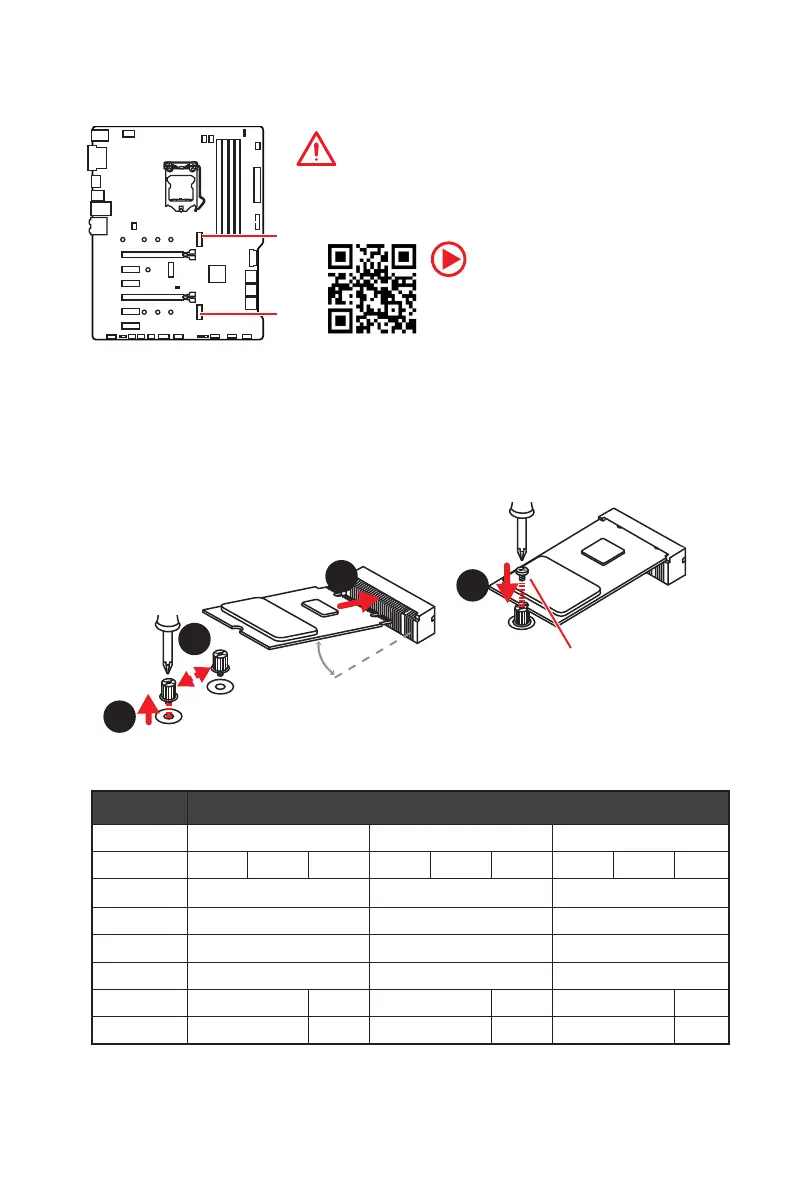

Installation eines M.2 Geräts
1
2
3
30°
1. Lösen Sie die M.2-Schraube aus dem
Motherboard.
2. Platzieren Sie die M.2-Schraube an der
geeigneten Position für Ihre M.2 SSD.
3. Stecken Sie eine M.2-SSD im 30-Grad-
Winkel in den M.2-Steckplatz.
4. Schrauben Sie die M.2-SSD mit
der mitgelieferten M.2-Schraube
fest.
4
Mitgelieferte M.2-Schraube
Video-Demonstration
Eine anschauliche Darstellung zur
Installation eines M.2 Moduls finden
Sie im Video.
http://youtu.be/JCTFABytrYA
Tabelle der M.2- & SATA-Gerätekombination
Steckplatz Verfügbare SATA Anschlüsse
M2_1 PCIe SATA Leer
M2_2 PCIe SATA Leer PCIe SATA Leer PCIe SATA Leer
SATA1 ✓ ✓ ✓
SATA2 ✓ ─ ✓
SATA3 ✓ ✓ ✓
SATA4 ✓ ✓ ✓
SATA5 ─ ✓ ─ ✓ ─ ✓
SATA6 ─ ✓ ─ ✓ ─ ✓
(SATA: M.2 SATA SSD, PCIe: M.2 PCIe SSD, ✓: Verfügbar, ─: Nicht verfügbar)

MSI MPG GAMING PLUS Z390 Specifications

General

Chipset	Intel Z390
Form Factor	ATX
Memory Slots	4
Maximum Memory	64 GB
Memory Type	DDR4
PCIe x16 Slots	2
PCIe x1 Slots	4
SATA Ports	6
M.2 Slots	2
USB 3.1 Gen2 Type-A Ports	1
USB 3.1 Gen2 Type-C Ports	1
USB 3.1 Gen1 Ports	4
USB 2.0 Ports	6
Audio	Realtek ALC892
LAN	Intel I219-V
CPU Socket	LGA 1151
RAID Support	0, 1, 5, 10
