14
Übersicht der Komponenten
BAT1

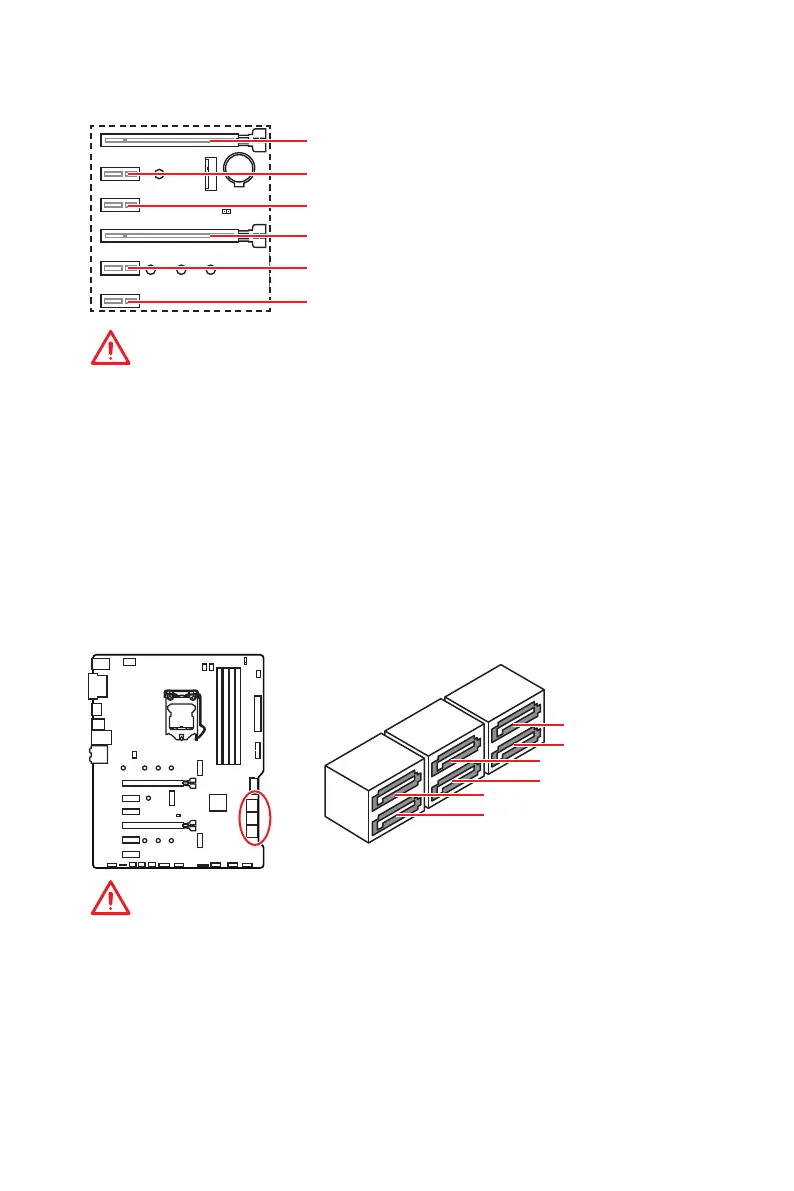

PCI_E1~6: Erweiterungssteckplätze
PCI_E1: PCIe 3.0 x16 (CPU Lanes)
PCI_E2: PCIe 3.0 x1 (PCH Lanes)
PCI_E3: PCIe 3.0 x1 (PCH Lanes)
PCI_E5: PCIe 3.0 x1 (PCH Lanes)
PCI_E4: PCIe 3.0 x4 (PCH Lanes)
PCI_E6: PCIe 3.0 x1 (PCH Lanes)
Wichtig
y
Wenn Sie eine große und schwere Grafikkarte einbauen, benötigen Sie einen
Grafikkarten-Stabilisator (Graphics Card Bolster) der das Gewicht trägt und eine
Verformung des Steckplatzes vermeidet.
y
Für die Installation einer einzelnen PCIe x16 Erweiterungskarte mit optimaler
Leistung, empfehlen wir den PCI_E1 Steckplatz zu verwenden.
y
Achten Sie darauf, dass Sie den Strom abschalten und das Netzkabel aus der
Steckdose herausziehen, bevor Sie eine Erweiterungskarte installieren oder
entfernen. Lesen Sie bitte auch die Dokumentation der Erweiterungskarte, um
notwendige zusätzliche Hardware oder Software-Änderungen zu überprüfen.
SATA1~6: SATA 6 Gb/s Anschlüsse
Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle SATA 6 Gb/s. Pro
Anschluss kann ein SATA Gerät angeschlossen werden.
Wichtig
y
Knicken Sie das SATA-Kabel nicht in einem 90° Winkel. Datenverlust könnte die
Folge sein.
y
SATA-Kabel haben identische Stecker an beiden Enden. Es wird empfohlen den
flachen Stecker auf dem Motherboard einstecken.
y
SATS2 wird nicht zur Verfügung, wenn Sie ein M.2 SATA Gerät im M2_1-Steckplatz
installieren.
y
SATA5 & SATA6 werden nicht zur Verfügung, wenn Sie ein M.2 PCIe/ SATA Gerät im
M2_2-Steckplatz installieren.
SATA1
SATA3
SATA2
SATA4
SATA5
SATA6
