MSI MPG GAMING PLUS Z390 User Manual

15

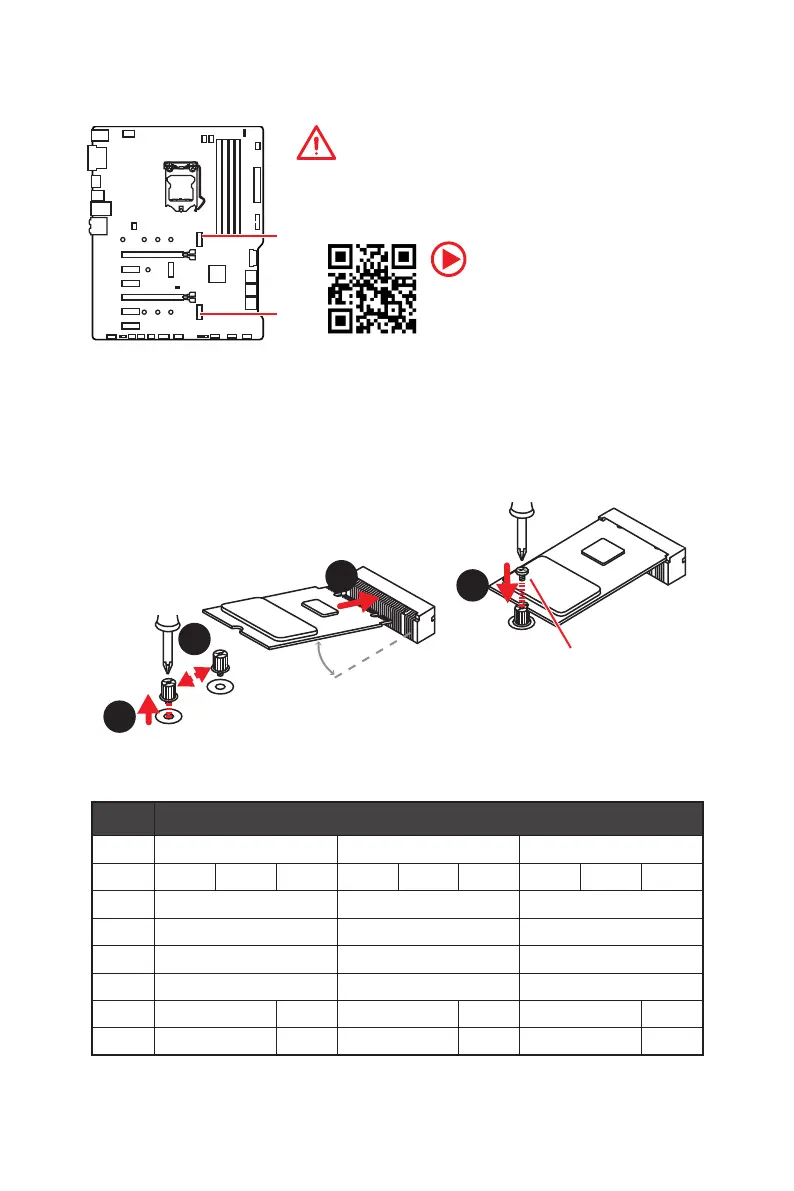

Компоненты материнской платы
M2_1~2: Разъемы M.2 (Ключ M)
M2_1
M2_2
Внимание!
y Intel
®
RST только поддерживает PCIe M.2 SSD с
UEFI ROM.
y Поддержка памяти Intel
®
Optane™.
Установка устройства M.2
1
2
3
30°
1. M.2 модуля из материнской платы.
2. Закрутите стойку для крепления M.2
модуля в подходящее отверстие, в
соответствии с длиной вашего M.2
SSD.
3. Вставьте M.2 SSD в разъем М.2 под
углом 30 градусов.
4. Закрепите M.2 SSD с
помощью прилагаемого
винта для M.2.
4
Винт для M.2
Видео Инструкция
Смотрите видео, чтобы узнать как
установить модуль M.2.
http://youtu.be/JCTFABytrYA
Рекомендации по установке устройств M.2 и SATA
Слот Доступные разъемы SATA/ M.2
M2_1 PCIe SATA Пусто
M2_2 PCIe SATA Пусто PCIe SATA Пусто PCIe SATA Пусто
SATA1 ✓ ✓ ✓
SATA2 ✓ ─ ✓
SATA3 ✓ ✓ ✓
SATA4 ✓ ✓ ✓
SATA5 ─ ✓ ─ ✓ ─ ✓
SATA6 ─ ✓ ─ ✓ ─ ✓
(SATA: M.2 SATA SSD, PCIe: M.2 PCIe SSD, ✓: доступно, ─: недоступно)

MSI MPG GAMING PLUS Z390 Specifications

General

Chipset	Intel Z390
Form Factor	ATX
Memory Slots	4
Maximum Memory	64 GB
Memory Type	DDR4
PCIe x16 Slots	2
PCIe x1 Slots	4
SATA Ports	6
M.2 Slots	2
USB 3.1 Gen2 Type-A Ports	1
USB 3.1 Gen2 Type-C Ports	1
USB 3.1 Gen1 Ports	4
USB 2.0 Ports	6
Audio	Realtek ALC892
LAN	Intel I219-V
CPU Socket	LGA 1151
RAID Support	0, 1, 5, 10
