Übersicht der Komponenten
Wichtig
y Der JRGB1/JRGB2 Anschluss unterstützt 5050 RGB LED-Streifen (12V/G/R/B) mit
der maximalen Leistung von 3 A (12 V).
y Beachten Sie bitte, dass die Länge des LED-Streifens maximal 2 Meter betragen darf
um eine Verdunkelung der LED zu verhindern.
y Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie
die RGB-LED-Streifen ein- und ausbauen.
y Bitte verwenden Sie die MSI-Software zur Steuerung des LED-Leuchtstreifens.

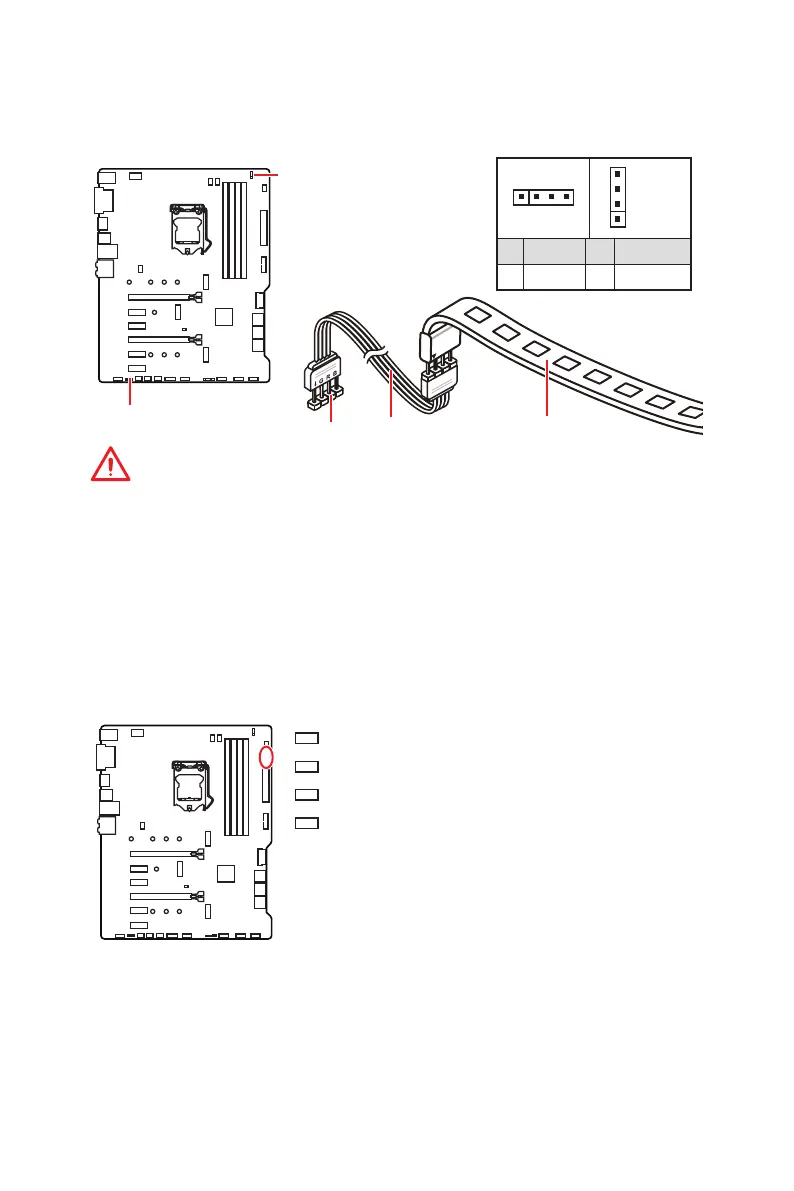

JRGB1, JRGB2: RGB LED Anschlüsse
Mit dem JRGB1/JRGB2 Anschluss können Sie den 5050 RGB-LED-Streifen (12 V)
anschließen.
1
JRGB1/ 2
JRGB1
JRGB2
Verlängerungskabel
5050 RGB-LED-Streifen 12 V
1
JRGB1
1
JRGB2
1 +12V 2 G
3 R 4 B
EZ Debug LED
Diese LEDs zeigen den Debug-Status des Motherboards an.
CPU - CPU wird nicht erkannt oder ist fehlerhaft.
DRAM - DRAM wird nicht erkannt oder ist fehlerhaft.
VGA - GPU wird nicht erkannt oder ist fehlerhaft.
BOOT - Boot-Gerät wird nicht erkannt oder ist
fehlerhaft.

MSI MPG GAMING PLUS Z390 Specifications

General

Chipset	Intel Z390
Form Factor	ATX
Memory Slots	4
Maximum Memory	64 GB
Memory Type	DDR4
PCIe x16 Slots	2
PCIe x1 Slots	4
SATA Ports	6
M.2 Slots	2
USB 3.1 Gen2 Type-A Ports	1
USB 3.1 Gen2 Type-C Ports	1
USB 3.1 Gen1 Ports	4
USB 2.0 Ports	6
Audio	Realtek ALC892
LAN	Intel I219-V
CPU Socket	LGA 1151
RAID Support	0, 1, 5, 10
