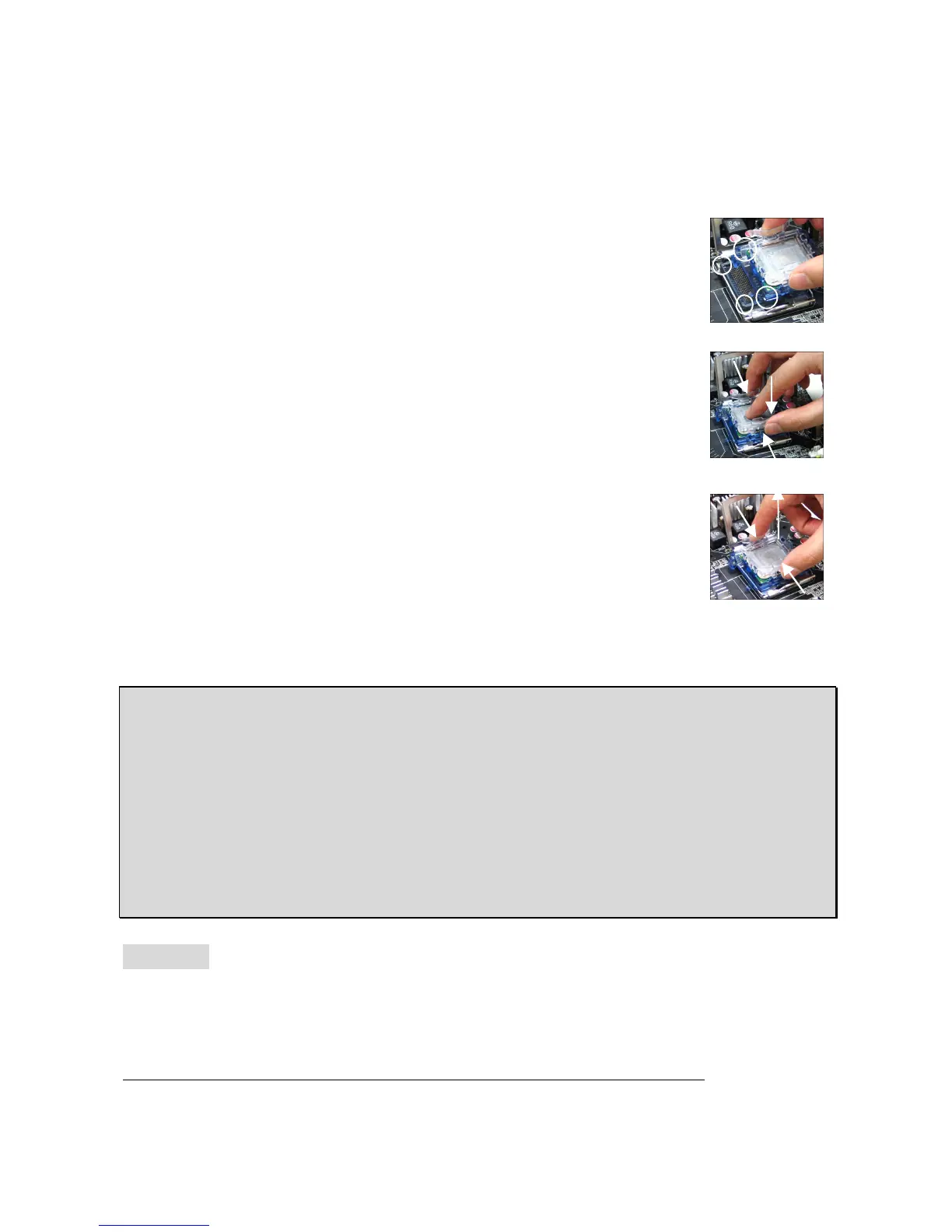

2. Prendre le CPU Clip bleu de MSI et le faire tourner afin qu’il s’aligne avec le socket.
3. Il faut ensuite retirer la protection qui se trouve sur le socket de la carte mère. Veuillez ne
pas toucher aux broches du socket.
4. Aligner les indicateurs de couleur jaune (triangle sur le CPU & sur le clip), et utiliser le clip
MSI pour fixer le processeur sur le socket en pratiquant de la façon indiquée sur la photo.
5. Le CPU possède un capot plastique le protégeant. Ne jamais retirer le capot avant que le
CPU ne soit installé.
6. Retirer la protection socket. Les broches du socket sont visibles.
7. Tirer le levier et ouvrir le plateau.
8. Aligner correctement les marques (clip + CPU).
9. Utilisez vos doigts pour assurer la connexion du CPU sur le socket
10. Le CPU est bien installé sur le socket.
11. Regarder si le CPU est bien positionné dans le socket. Sinon, retirez
le CPU et installez le de nouveau. Refermer le plateau.
12. Abaisser le levier, puis le sécuriser en l’attachant au mécanisme de
rétention.
13. Aligner les trous de la carte mère avec le ventilateur. Appuyer sur le
ventilateur jusqu’à ce que les clips soient dans les trous de la carte.
14. Appuyer sur les 4 parties (comme indiqué) puis effectuer une rotation
(se référer aux marques) pour sécuriser.
15. Retourner la carte mère pour s ‘assurer que les clips sont bien
installés.
Noter: Si vous désirez retirer le processeur, aligner les 4 points comme ndiqué précédemment,
et utiliser le clip pour retirer le CPU.
MSI Vous Rappelle...
1.Vérifier la connexion du ventilateur de CPU avant de démarre le PC.
2.Vérifier les informations dans le BIOS PC Health Status du H/W Monitor au sujet de la
température du CPU.
3.Ne pas toucher les broches du CPU pour éviter de les endommager.
4.Le CPU possède un capot plastique le protégeant. Ne jamais retirer le capot avant que le CPU
ne soit installé pour éviter les dommages.
5.Attention, vous ne pouvez installer/retirer qu’un nombre de fois limitée à environ 20 cycles, par
conséquent veuillez ne pas effectuer cette opération trop souvent.
Mémoire
La carte mère possède deux slots (184 broches) pour modules de mémoire DDR333 / DDR400
DDR SDRAM, et supporte un maximum de mémoire jusqu’à 2GB. Pour fonctionner
correctement, il faut au moins installer un module de mémoire DIMM. (Pour les dernières mises
à jours de mémoire supportées, merci de visiter
http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_trp_list.php )
Installer au moins un module DIMM sur les slots. L’installation des modules de mémoires n’a pas
de sens particulier. Vous pouvez installer soit des modules simples ou doubles faces selon vos
