20

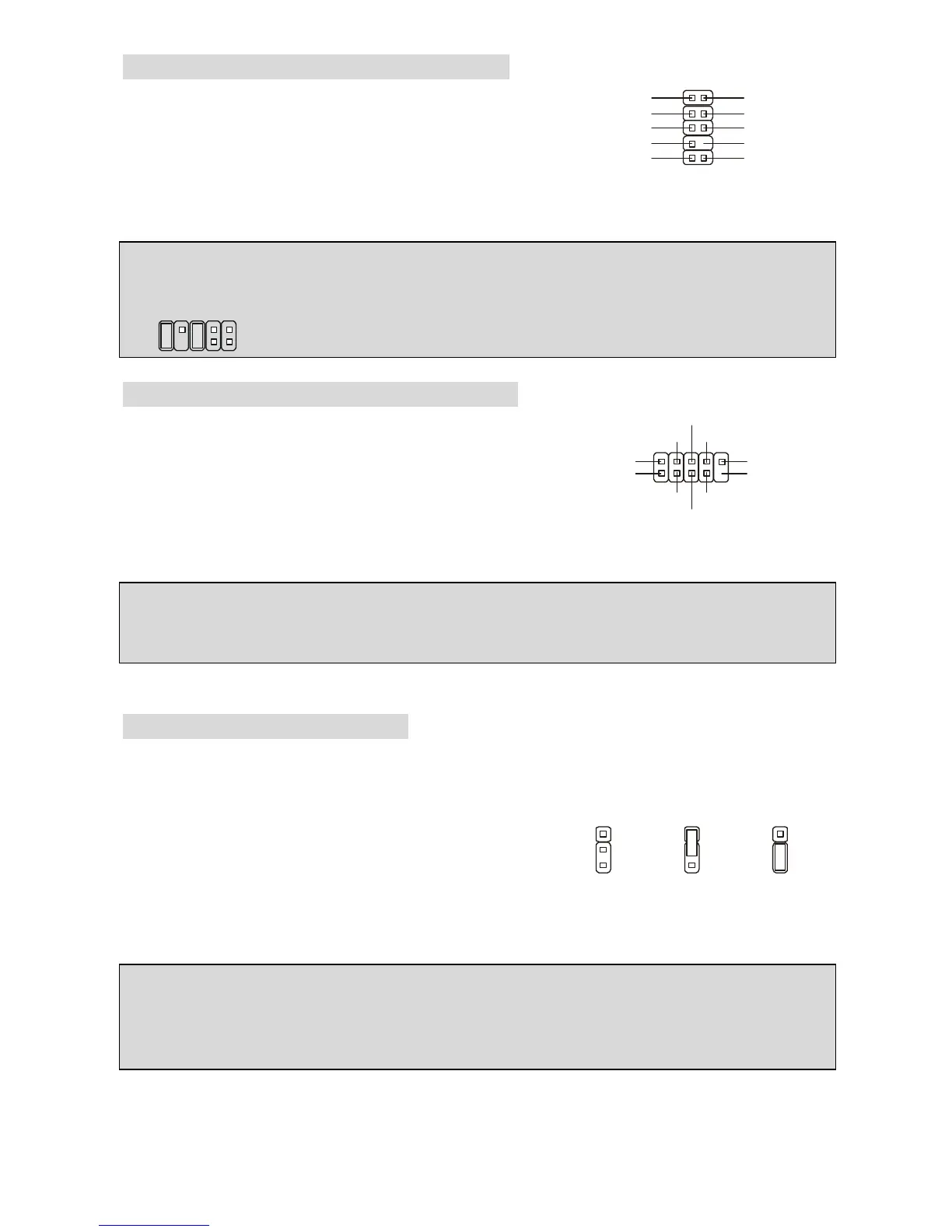

Connecteur Audio Front Panel : JAUD1
Le connecteur audio JAUD1 vous permet de connecter
l’audio en façade et est compatible avec lntel
®
Front
Panel I/O Connectivity
MSI Vous rappelle...
Si vous ne voulez pas connecter l’audio en façade à l’aide des broches 5 & 6, 9 & 10 doivent être
recouvertes par un cavalier pour envoyer le signal vers les ports audio à l’arrière. Autrement le
connecteur Line-Out à l’arrière ne fonctionnera pas.
.
1
2
9
10
Connecteurs Front USB: JUSB1/ JUSB2
La carte mère procure deux connecteurs standard 2.0
JUSB1&JUSB2. La technologie USB 2.0 accroît le taux de
transfert jusqu’à 480Mbps, ce qui est 40 fois plus rapide que
l’ USB 1.1. Idéal pour connecter des périphériques
gourmand en bande passante (appareil photo numérique,
caméra numérique etc).
MSI Vous Rappelle...
A noter que les broches VCC et GND doivent être correctement connecter afin d’éviter tout
endommagement.
Cavalier Clear CMOS: JBAT1
La CMOS RAM intégré possède reçoit une alimentation d’une batterie externe qui permet de
garder les données de configuration du système. Avec la CMOS RAM, le système peut
automatiquement booter avec les paramètres personnalisés du BIOS à chaque fois que le PC
est allumé. Si vous voulez effacer la configuration du
système, utilisez le CLR_CMOS1 (Cavalier Clear CMOS)
pour effacer les données. Suivez les instructions de l’image
pour effacer les données
MSI Vous Rappelle...
Vous pouvez effacer les données en positionnant le cavalier sur les broches 2-3 quand le PC
n’est pas allumé. Puis il faut remettre le cavalier en position 1-2. Ne surtout pas effacer les
données (Position 2-3) lorsque le PC est en fonction, cela endommagera la carte mère.
(2)VCC
USB1- GND
GND
USB0-
