MSI Vous Rappelle...
Si vous voulez installer deux disques durs, vous devez configurer le second en Esclave en
configurant le cavalier. Se référer à la documentation du disque dur pour les instructions.

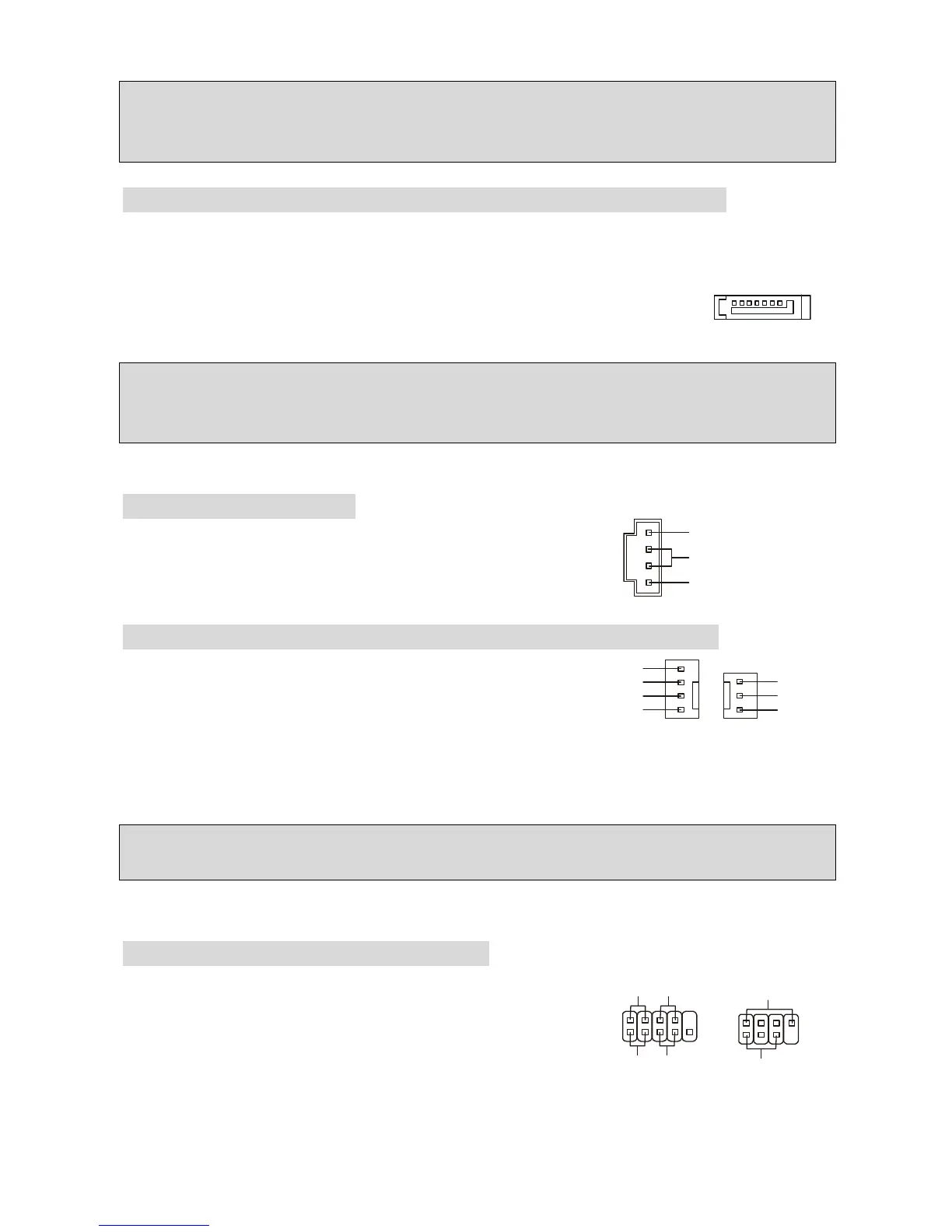

Connecteurs Serial ATA contrôlés par Intel ICH6: SATA1/2/3/4
Le Southbridge de cette carte est Intel ICH6, qui supporte quatre connecteurs de série SATA1 ~
SATA4. SATA1 ~ SATA4 sont deux ports d’interface dual high-speed Serial ATA. Chacun
supporte la 1e génération de serial ATA (taux de transfert 150 MB/s).
Ces quatre connecteurs sont entièrement compatibles avec le Serial ATA 1.0.
Chaque connecteur peut être connecté à un disque dur.
MSI Vous Rappelle...
Ne pas tordre le câble à 90° afin de ne pas l’endommager et éviter les pertes de données lors du
transfert.
Connecteur CD-In: CD1
Le connecteur est destiné au branchement audio du CD-ROM
Connecteurs d’alimentation ventilateur: CPUFAN1/SYSFAN1
Le CPUFAN1 4 broches (ventilateur de processeur) et
SYSFAN1 (system fan) 3 broches supportent le +12V.
CPUFAN1 peut supporter 3 ou 4 broches. Lors de la
connexion du câble, assurez-vous que le fil rouge soit connecté au +12V et le fil noir connecté
au “GND“. Si la carte mère possède un système de gestion intégré, vous devez utiliser un
ventilateur ayant ces caractéristiques si vous voulez contrôler le ventilateur du CPU.
MSI Vous rappelle...
Il faut toujours consulter votre revendeur au sujet du ventilateur.
Connecteurs Front Panel: JFP1/JFP2
La carte mère procure 2 connecteurs pour les branchements
électriques (LED disque dur…). JFP1 est compatible avec le
Design Intel Front Panel I/O Connectivity.
