54

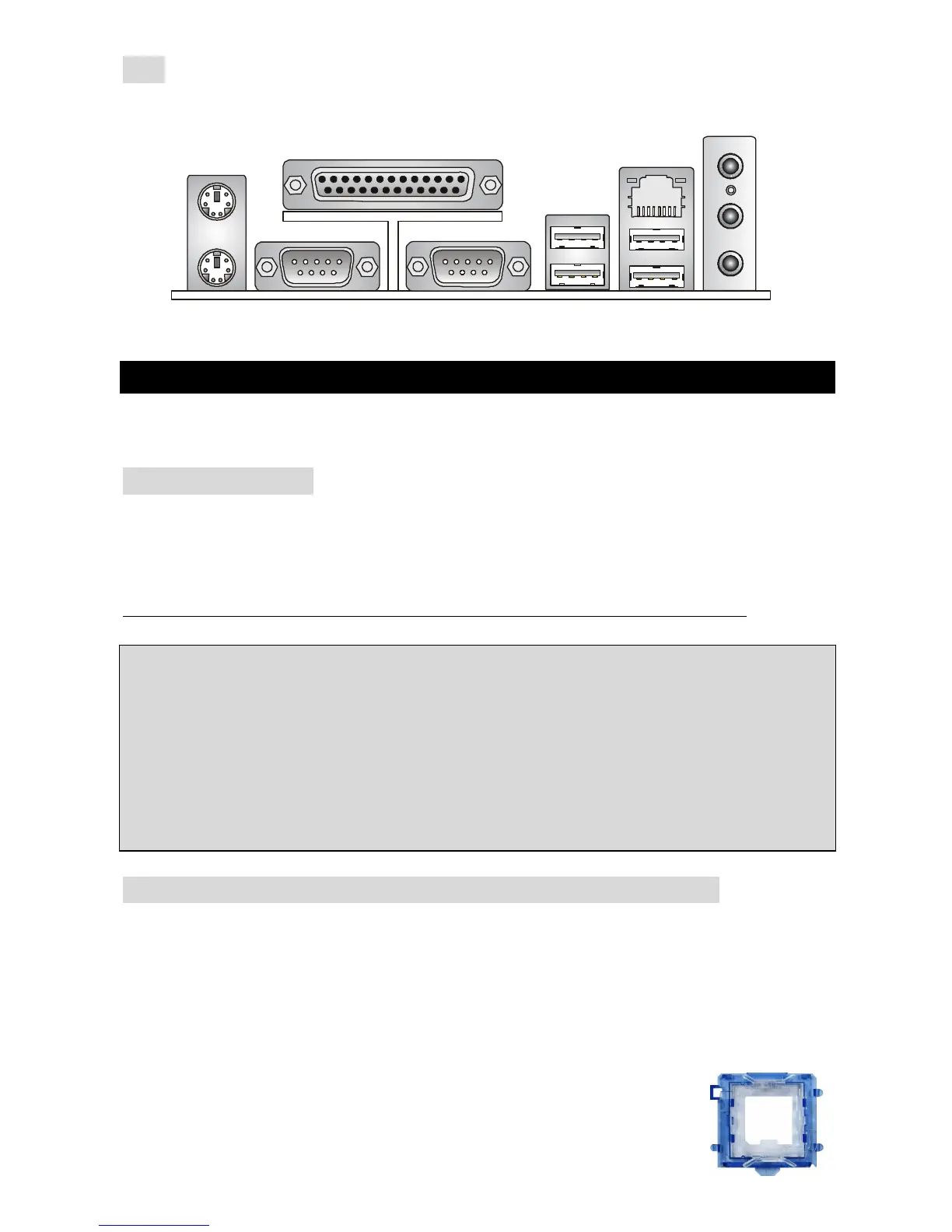

背板
主機板後面的背板提供下列各項連接器：
硬體安裝
本章將教您安裝中央處理器、記憶體模組、擴充卡及設定主機板上的跨接器，附帶並告訴您如何連
接滑鼠鍵盤等週邊裝置，進行安裝時請小心處理零組件並遵守安裝步驟。
中央處理器（CPU）
本主機板支援 Intel Pentium 4 Prescott 處理器，所使用的 CPU 插槽稱之為 LGA775。當您在安裝
CPU 時，請確認附有散熱器與冷卻風扇以防止 CPU 過熱。如果沒找到散熱器與冷卻風扇，請洽詢
經銷商購買，並在啟動電腦之前，將散熱器正確地安裝在您的主機板上。
有關最新的 CPU 訊息，請您至微星科技網站：
http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_cpu_support.php.
MSI 提醒您...
溫度過高
溫度過高將會嚴重損壞您的
CPU
及系統，請確保您的散熱風扇可以正常運作，以保護
CPU
，避免
發生過熱的情形。
超頻使用
本主機板儘管設計成為可超頻運作。然而當您將其調整為超頻運作時，請確認您的系統元件及週邊
是可以忍受如此非正常的設定。任何在非本產品規格建議下的運作方式，我們將不保證其造成的損
壞及運轉時的風險。
安裝 LGA775 規格的中央處理器及風扇(CPU 扣環是選擇性備配)
當您在安裝 CPU 時，請確認附有散熱器與冷卻風扇以防止 CPU 過熱。如果沒找到散熱器與冷卻
風扇，請洽詢經銷商購買，並在啟動電腦之前，將散熱器正確地安裝在您的主機板上。同時，別忘
了在處理器(CPU)上均勻的塗上散熱器所附的散熱膏以提昇散熱的效果。
下列步驟將會正確地引導您 CPU 散熱風扇的安裝，錯誤的安裝方式將導致您主機板及 CPU 的損
壞。
1. 在主機板的 CPU 底座上有一個方蓋子保護著 CPU 底座的接腳避免受損。把第一腳指示器（黃
色的三角形）翻轉至左方底部，如此一來方能便於 CPU 的安裝。
2. 取出 CPU 所附的環扣(如右圖所示) 然後將其轉至與 CPU 相同的方向(第
一腳指示器是在左方底部)。
平行埠
