58

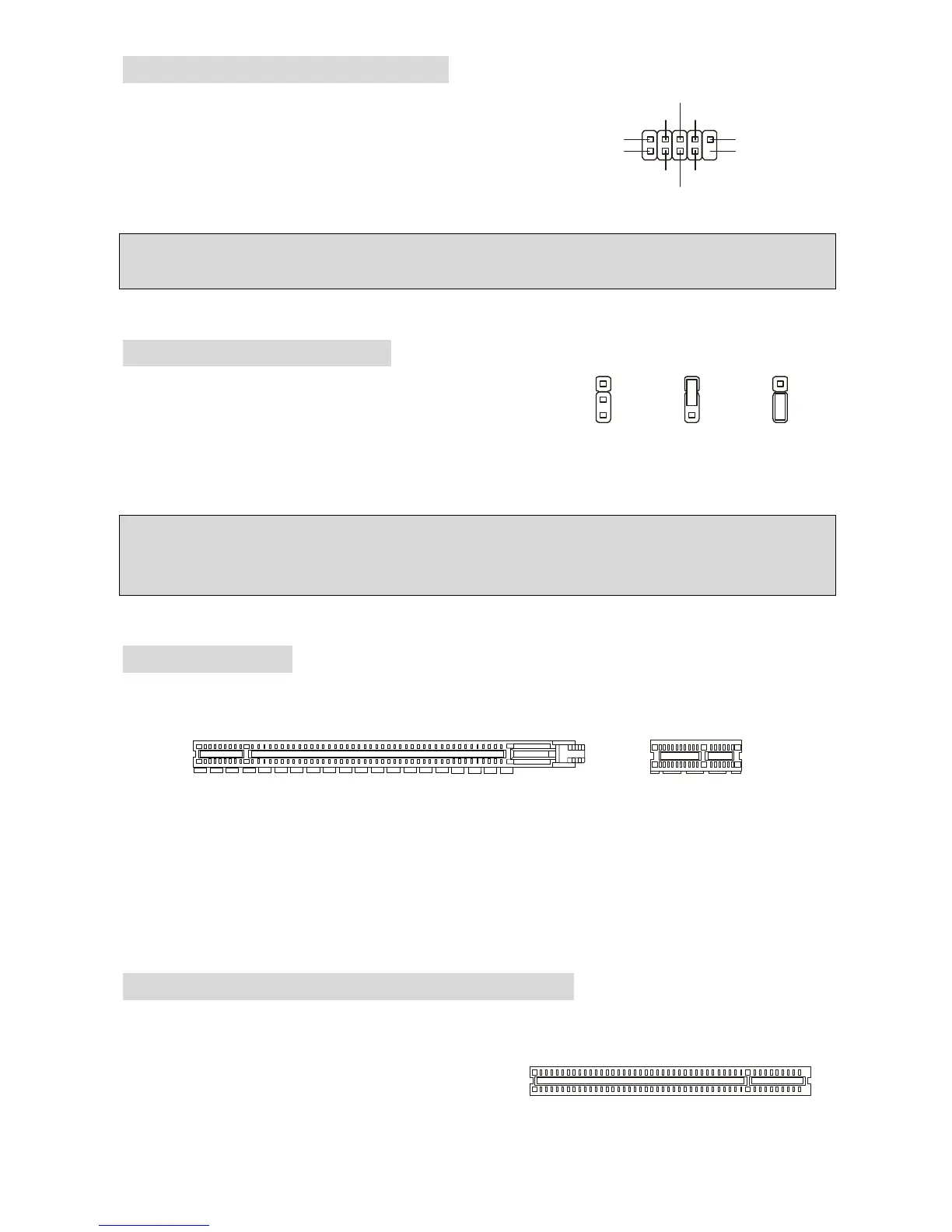

面板 USB 連接器：JUSB1/ JUSB2
主機板提供二個面板 USB2.0 標準的連接器接頭 JUSB1 &
JUSB2。USB2.0 技術可大幅提昇資料傳輸速率，最高可達
480Mbps，為 USB1.1 的 40 倍，適用於高速 USB 介面的週
邊裝置，例如：USB 硬碟、數位相機、MP3 播放器、印表
機、數據機及相關週邊裝置。
MSI 提醒您...
請您注意，
VCC
及
GND
的針腳位置必須正確的連接，否則可能造成損壞。
清除 CMOS 跨接器：JBAT1
主機板上有一個 CMOS RAM，它是利用主機板上的水銀電池
來保存 BIOS 的設定。CMOS RAM 可以讓系統在每次開機的
時候，依照使用者設定的 BIOS 來開機。如果你想要將 BIOS
回復到原廠的設定值，可以使用 JBAT1 跨接器，請依右圖所
指示的方法，清除 CMOS 的資料。
MSI 提醒您...
當系統關閉時，您可以將
2-3
腳位短路以清除
CMOS
資料，然後再放回
1-2
腳位。請避免在系統開
機的狀態下進行資料的清除，否則將可能導致主機板受損。
PCI Express 插槽
PCI Express 插槽，乃是一高寬頻、低針腳數、串列、交互連接的技術，支援 Intel Pentium 4 處理
器(超緒技術)。
PCI Express 架構提供了高效能的 I/O 基礎，可將傳輸效能拉昇至每秒 2.5Giga，特別是在 Gigabit
的乙太網路、TV 視訊轉換、1394 控制器及一般高速的 I/O。再者，PCI Express 架構在設計時，
是專門針對視訊、圖形處理、多媒體及其它複雜的應用而生的。更甚者，PCI Express 架構提供了
高效能的繪圖基礎，是 AGP 架構的繪圖卡兩倍的效能，每秒達 4.0 GB 的傳輸量，而 PCI
Express_x1 亦有每秒 250 MB 的傳輸量。
您可在其上安置您所需的擴充卡，當您要增加或移除擴充卡時，請務必確認您已拔掉了電源線。
PCI (Peripheral Component Interconnect)插槽
此插槽可以讓您安裝各類擴充卡，以滿足您的使用需求，當您要安裝或是移除擴充卡時，請先確認
電源已切斷。另外，請詳讀擴充卡的使用說明，以確認在使用擴充卡時所需要變更的硬體或軟體設
定，例如跨接器、開關或 BIOS 的組態與設定。
(2)VCC
USB1- GND
GND
USB0-
