57

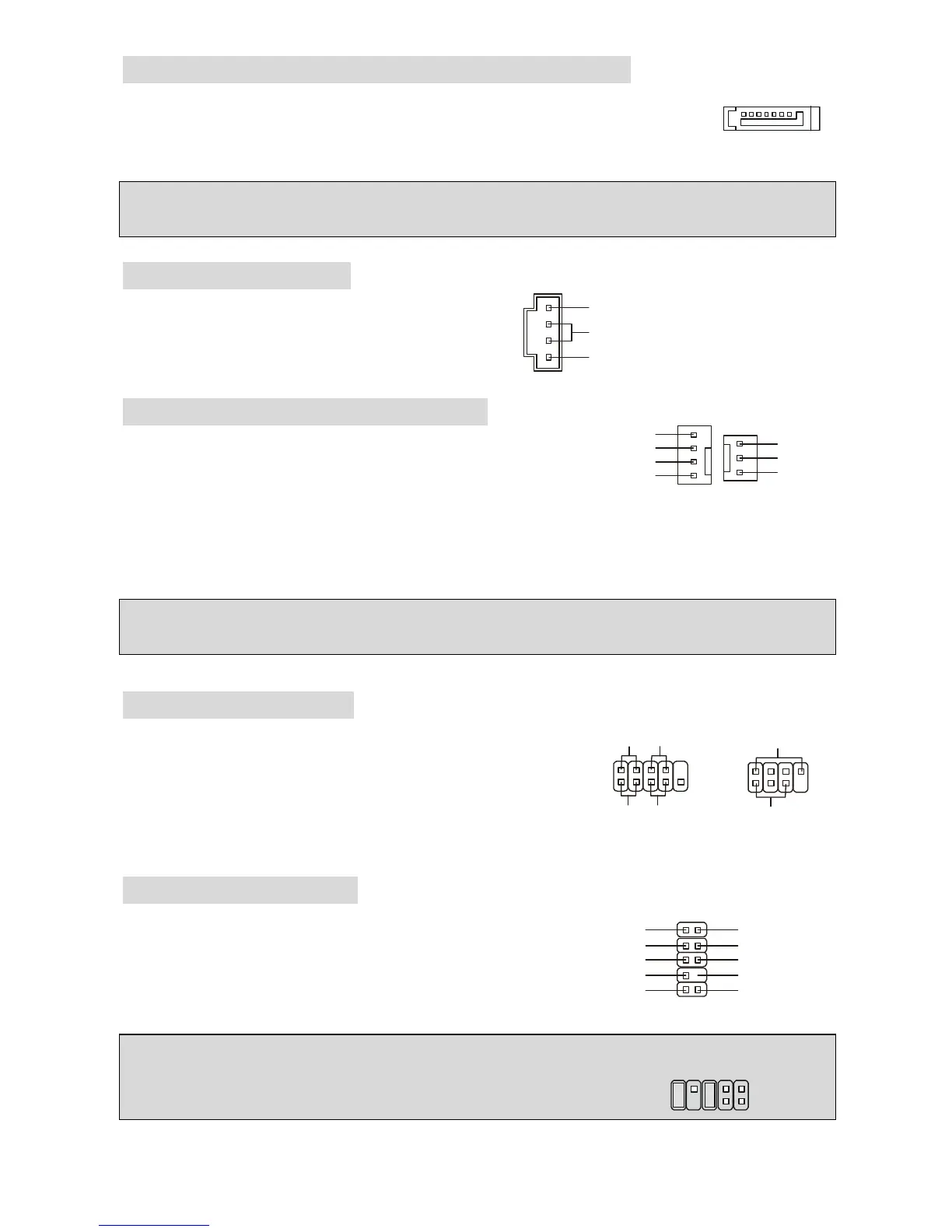

Intel ICH6 的串列式 ATA 連接器(SATA)：SATA1/2/3/4
本主機的南橋晶片(Intel ICH6)支援四個串列式 ATA 連接器，SATA1~4 是雙通道
高速介面埠，均支援第一代的 SATA 介面規格，每秒逹 150 MB 的傳輸速度。所
有的 SATA 均完全符合 Serial ATA 1.0 版的規格，每一個 SATA 連接器均可連接一個硬碟設備。
MSI 提醒您...
請勿將
SATA
的排線轉折超過
90
度以上，否則會導致資料傳輸上的錯誤。
CD-In 輸入連接器：CD1
此連接器是供光碟機的音訊連接器使用。
冷卻風扇連接器：CPUFAN1/SYSFAN1
在 4 針腳的 CPUFAN1 (處理器冷卻風扇)及 3 針腳 SYSFAN1
(系統冷卻風扇)這兩個連接器以+12V 的電壓供應電力給系統的
冷卻風扇。CPUFAN1 支援 3 針或 4 針的接頭。當您將電線連
接到連接器時，請務必記得紅色線是正極，一定要連接到+12V，而黑色線是接地線，必須要連接
到 GND。假如主機板上內建有系統硬體監控器晶片組，你必須使用具有速度感應器的特殊設計冷
卻風扇才能夠使用 CPU 冷卻風扇控制功能。
MSI 提醒您...
請洽詢供應商選擇合適的
CPU
風扇。
面板連接器：JFP1/JFP2
主機板提供兩個面板連接器，連接到面板開關及 LED 指示燈。
JFP1 的規格符合 Intel 面板輸入/輸出設計指南。
面板音效連接器：JAUD1
面板音效連接器可讓您連接到面板音效，其規格符合
Intel
®
面板輸入／輸出設計指南。
MSI 提醒您...
如果您不想連接到此面板音效連接器，則必須用跨接器將連接器上的第
5
、
6
、
9
及
10
腳短路，
以將音訊輸出導引至背板音效埠。否則，背板音效埠將會失去其功能。
1
2
9
10
