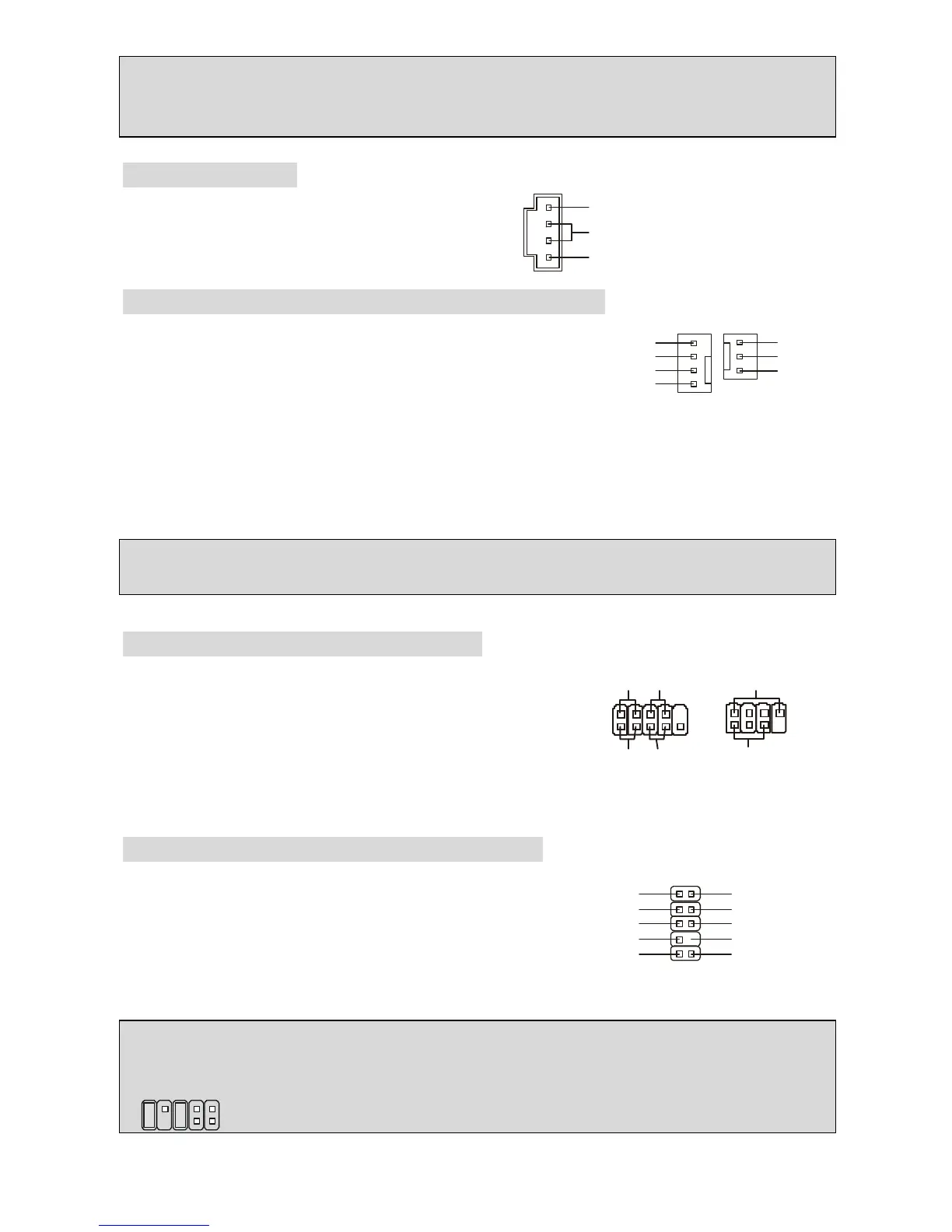

32
MSI weist darauf hin...
Bitte falten Sie das Serial ATA Kabel nicht in einem Winkel von 90 Grad, da dies zu
Datenverlusten während der Datenübertragung führt.
CD-Eingang: CD1
Hier kann das Audiokabel des CD-ROM
Laufwerkes angeschlossen werden.
Stromanschlüsse für Lüfter: CPUFAN1/SYSFAN1
Der vierpolige Anschluss CPUFAN1 (Prozessorlüfter) und der
dreipolige Anschluss SYSFAN1 (Systemlüfter) unterstützen
aktive Systemlüfter mit + 12V. CPUFAN1 kann drei- und
vierpolige Stecker unterstützen.
Wenn Sie den Stecker mit dem Anschluss verbinden, sollten Sie immer darauf achten, dass der
rote Draht der positive Pol ist und mit +12V verbunden werden sollte, der schwarze Draht ist der
Erdkontakt und sollte mit GND verbunden werden. Ist Ihr Mainboard mit einem Chipsatz zur
Überwachung der Systemhardware und Steuerung der Lüfter versehen, dann brauchen Sie
einen speziellen Lüfter mit Tacho, um diese Funktion zu nutzen.
MSI weist darauf hin...
Bitten Sie stets Ihren Händler bei der Auswahl des geeigneten CPU Kühlers um Hilfe.
Frontpaneel Anschlüsse: JFP1/JFP2
Das Mainboard verfügt über zwei Anschlüsse für das
Frontpaneel, diese dienen zum Anschluss der Schalter und
LEDs des Frontpaneels. JFP1 erfüllt die Anforderungen des
Intel Front Panel I/O Connectivity Design Guide.
Audioanschluss des Frontpaneels: JAUD1
Der Audio Vorderanschluss ermöglicht den Anschluss
von Audioein- und -ausgängen eines Frontpaneels.
Der Anschluss entspricht den Richtlinien des Intel
®
Front Panel I/O Connectivity Design Guide.
MSI weist darauf hin...
Wenn Sie die vorderen Audioanschlüsse nicht verwenden, müssen die Pins 5 & 6 und 9 & 10 mit
sog. Jumpern gebrückt werden, um die Signalausgabe auf die hinteren Audioanschlüsse
umzuleiten. Andernfalls ist der Line -Out Ausgang im hinteren Anschlussfeld ohne Funktion.
1
2
9
10
GND
+12V
Sensor
Control
GND
+12V
NC
L
R
GND
AUD_GND
AUD_VCC
AUD_RET_R
Key
AUD_RET_L
1
9
2
10
AUD_MIC
AUD_MIC_BIAS
AUD_FPOUT_R
HP_ON
AUD_FPOUT_L
JFP2
System
LED
Lautsprecher
1
7
2
8
JFP1
System
LED
Fest
-
platten
LED
Reset
Schalter
System
Schalter
1
9
2
10
