2 Présentation de la machine
2�1 Description générale
Ce pont est composé de deux colonnes reliées entre elles par une plaque, d’un chariot, de deux bras de levage, de cylindres et
d’un moteur, etc.
Il est actionné par un système électro-hydraulique. La pompe fournit de l’huile hydraulique au cylindre et pousse le piston vers le
haut. Le piston entraîne une chaîne pour faire monter le chariot et les bras de levage.
Pendant le processus de levage, le taquet de sécurité va automatiquement s’engager dans la partie dentée sur la colonne.
Ainsi, si le système hydraulique tombe en panne, le pont ne s’abaissera pas brusquement.

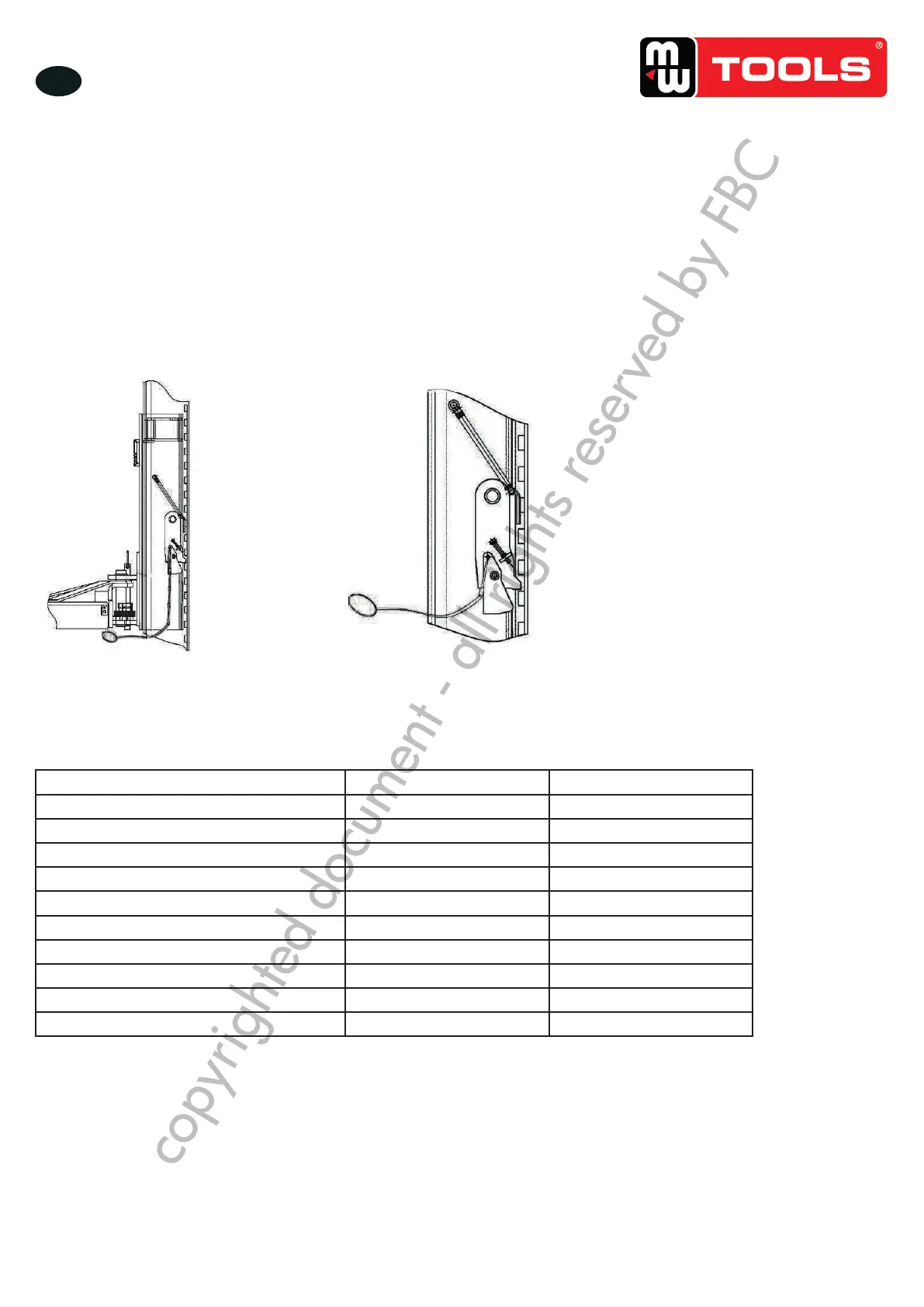

Fig� 1 Structure de sécurité
2�2 Données techniques
Modèle HB240 HB240M
Capacité de levage 4 tonnes 4 tonnes
Puissance 2,2 kW 2,2 kW
Tension 3 x 400 V 230 V
Hauteur maximale 1930 mm 1930 mm
Hauteur minimale 110 mm 110 mm
Largeur maximale du véhicule 2576 mm 2576 mm
Durée de levage 55 s 55 s
Durée de la descente 26 s 26 s
Poids 630 kg 630 kg
Dimensions (largeur x profondeur x hauteur) 3426 x 700 x 2824 mm 3426 x 700 x 2824 mm
OVERVIEW OF THE LIFT
2.1 General descriptions
This floor plate two posts lift is composed of posts, carriages, lifting arms, cylinders and motor unit, etc.
It is driven by an electro-hydraulic system. The gear pump delivers hydraulic oil to oil cylinders and pushes upwards its piston. The
piston drives the chain to raise the carriage and the lifting arms. During lifting process,
the safety latch will automatically and firmly bite with the safety teeth block in the posts. Therefore, no slipping will happen in
case the hydraulic system beaks down.
Safety structure
2.2 Technical data
Model Lifting capacity Full rise time Full rise Height Width Inside columns
Two post lift 4000kg 50s 1930mm 2824mm 3365mm 2780mm
2.3 Construction of the lift
